产品深度介绍
PHOENIX CONTACT QUINT‑DIODE‑40（2938963）是菲尼克斯 QUINT 系列高性能 24V DC 电源冗余模块，专为工业控制系统设计，解决单电源故障风险。内部集成高效功率二极管，支持双路 20A 输入或单路 40A 输入，自动隔离故障电源，确保负载不间断供电。
采用低损耗二极管设计，压降仅 0.5V，效率超 97%，满负载功耗约 20W，节能高效。标准 DIN 导轨安装，螺钉端子适配 0.5–16mm² 导线，具备反极性保护、过压抑制，宽温运行（‑25℃至 + 70℃），符合 EN 61000‑6‑2，适用于 PLC、DCS、伺服系统等关键设备供电。

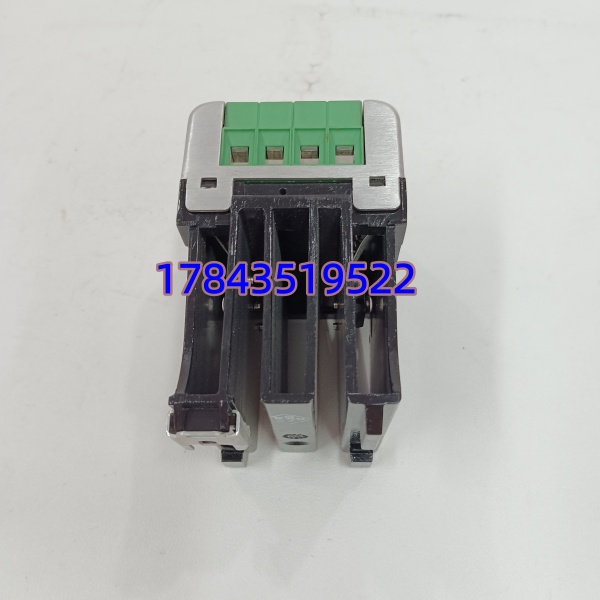

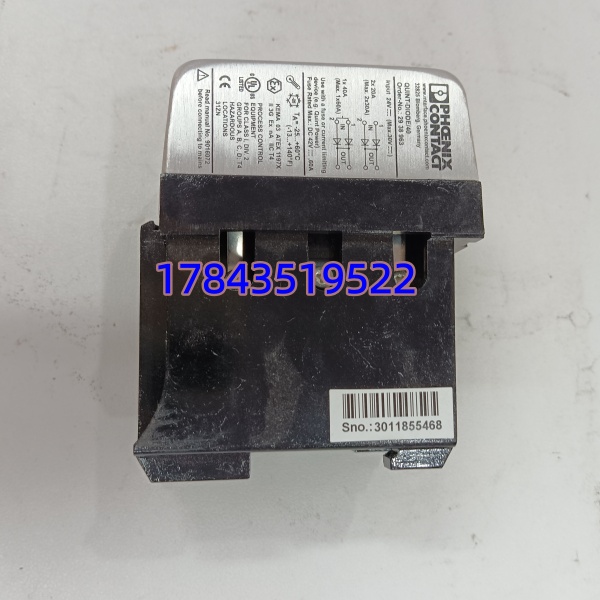

PHOENIX CONTACT QUINT-DIODE-40 2938963
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | QUINT‑DIODE‑40（2938963） |
| 品牌 / 系列 | PHOENIX CONTACT QUINT 冗余模块 |
| 输入电压 | 0–30V DC（额定 24V DC） |
| 输入电流 | 单路 40A；双路各 20A |
| 输出电压 | 24V DC（跟随输入） |
| 输出电流 | 最大 40A |
| 二极管压降 | 0.5V（典型值） |
| 效率 | >97%（额定负载） |
| 功耗 | 约 20W（满负载） |
| 电气隔离 | 输入 / 输出‑接地 1kV AC |
| 工作温度 | ‑25℃至 + 70℃（>60℃降额 2.5%/K） |
| 存储温度 | ‑40℃至 + 85℃ |
| 防护等级 | IP20（端子侧） |
| 安装方式 | 35mm DIN 导轨（NS 35） |
| 端子连接 | 螺钉端子，0.5–16mm² 导线 |
| 认证 | CE、UL、EN 61000‑6‑2 |
技术避坑指南
1. 双路输入电压不一致
- 问题：两路 24V 电源电压差 > 0.5V，导致二极管长期导通不均、过热烧毁。
- 避坑：两路输入电压差控制在 ≤0.2V；选用同型号同批次电源。
- 案例：某机柜两路 24V 差 1V，运行 1 个月后模块过热损坏，更换并校准电压后正常。
2. 负载电流超 40A
- 问题：总负载 > 40A，模块过流烧毁，冗余失效。
- 避坑：严格控制总负载 ≤40A；超负载选多模块并联或更高功率冗余方案。
3. 极性接反
- 问题：输入正负极接反，反极性保护触发，模块无输出甚至内部损坏。
- 避坑：严格按 “IN+、IN−，OUT+、OUT−” 接线；上电前万用表核对极性。
4. 高温不降额
- 问题：柜内 > 60℃，未降额，二极管过热提前老化。
- 避坑：>60℃时，每升高 1℃降额 2.5%；70℃时最大电流≤32A。
5. 端子虚接
- 问题：扭矩不足发热，长期导致断路或起火。
- 避坑：扭矩控制在0.6–0.8N·m；定期巡检端子温度，红外测温 < 50℃。

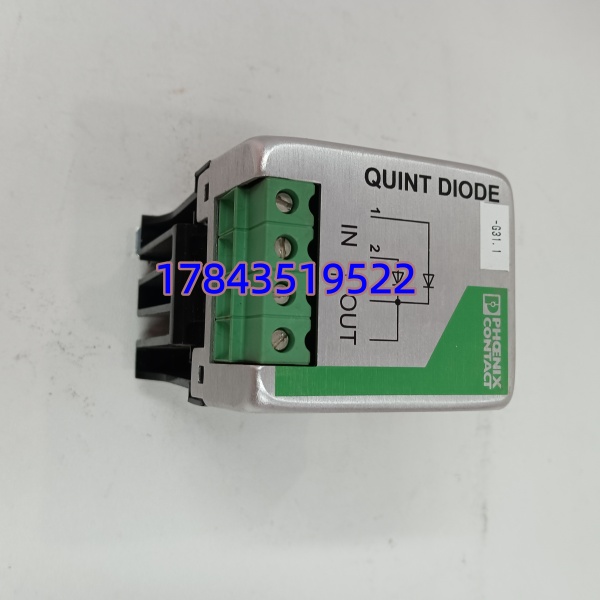

PHOENIX CONTACT QUINT-DIODE-40 2938963
常见问题解答（FAQ）
Q1：冗余模块的核心作用是什么？
A：核心是实现 24V DC 电源冗余备份。双路电源同时供电，一路故障时另一路无缝接管，切换时间 < 10ms，确保 PLC、DCS、伺服等关键设备零停机，提升系统可靠性。
Q2：双路 20A 和单路 40A 怎么选？
A：- 双路 20A：推荐冗余应用，两路独立电源各带 20A，故障隔离彻底，安全性高。
- 单路 40A：单电源大负载（≤40A），并联输入提升载流能力，无冗余功能。
Q3：和普通二极管相比有什么优势？
A：- 低损耗：压降仅 0.5V，效率 > 97%，比普通二极管（1–1.5V）节能 50% 以上。
- 高可靠：工业级功率二极管，MTBF>2.8×10⁹小时（40℃），寿命长。
- 集成保护：反极性、过压抑制，普通二极管无此设计。
