Westinghouse 1C31223G01 | Ovation 继电器输出底座模块 现货供应

描述

关键技术规格

产品深度介绍

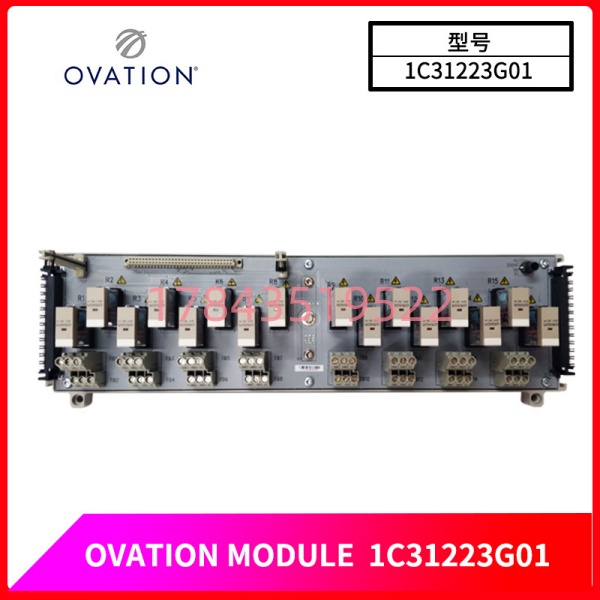

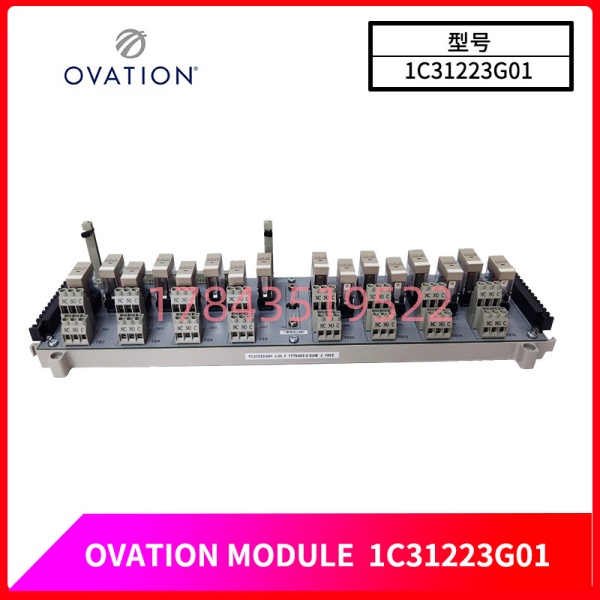

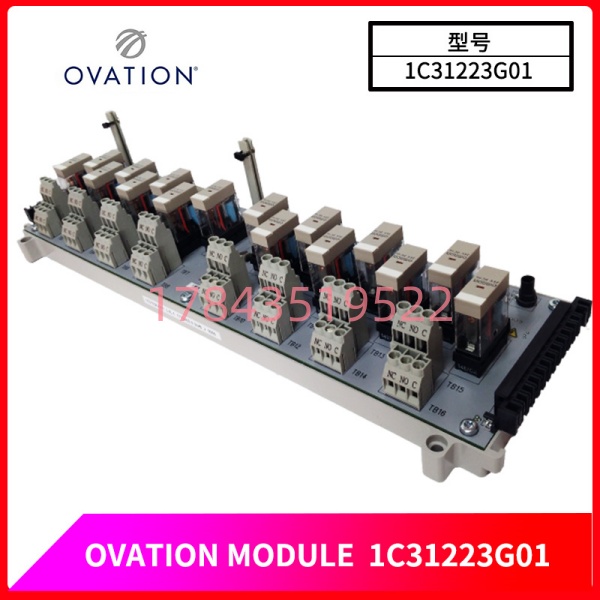

Westinghouse 1C31223G01 是艾默生Ovation DCS系统中的继电器输出底座组件，属于G2R型低功率继电器底座。它不是一个独立工作的模块——需要搭配 1C31219G01 继电器输出电子模块(EMOD)一起使用。电子模块负责接收控制器下发的数字指令，底座上的16个G2R继电器负责执行实际的开关动作，直接控制现场的电机、电磁阀、加热器或报警指示灯。

Ovation系统里继电器底座有两个版本：1C31222G01 是KUEP型高功率底座，用于DC高电流负载；1C31223G01 是G2R型，适合通用AC负载和中等DC负载。选哪个取决于现场设备——水泵、风机、照明这些用G2R就够了，大型直流接触器或电磁铁得用KUEP。

有一点要特别说明：这个底座不需要单独配个性模块(PMOD)，电子模块直接插上去就能用。这简化了备件管理——你不用操心底座和个性模块的配对问题。底座的每路继电器都有熔断器保护，5x20mm规格，1A/250V快熔。如果现场出现“通道有指令但设备不动”的情况，第一步先查熔断器，多半是它烧了。熔断器位置在底座上，换起来不难，但得断电操作。

⚠️ 已停产，库存有限。 该型号原厂已停止生产，市面流通的基本是库存备件或拆机件。采购时注意问清楚：是否带配套的1C31219G01电子模块？熔断器是否完好？我们出货前会做触点导通测试和绝缘耐压测试，确保16路继电器都能正常吸合释放。

应用场景与行业案例

工程痛点

继电器输出模块在现场遇到最多的问题是什么？不是模块坏了，是触点粘连和熔断器烧了。

先说触点粘连。你控制的设备如果是感性负载——比如电机、电磁阀——断电瞬间会产生反向电动势和电弧，时间长了触点就焊在一起了。结果就是控制器发了“断开”指令，设备还在转。现场操作工一看急停按了设备没停，那场面，你自己想。

再说熔断器烧了。很多时候不是负载短路，而是现场接线工把24V继电器的输出直接怼到220V回路里去了。一上电，熔断器直接炸。所以我们在发货前都会提醒客户：核对负载电压和电流，别超规格。

还有一个坑：G2R继电器有动作时间。15毫秒吸合，10毫秒释放，加上触点弹跳。如果你要做脉宽调制或快速开关控制，这块板子不合适——得用固态继电器或者晶闸管输出模块。

典型应用场景

1. 火电厂 – 辅机控制
   磨煤机、引风机、给水泵的启停控制。DCS发DO指令给1C31219G01电子模块，底座上的G2R继电器吸合，控制中间继电器柜里的接触器线圈，再驱动高压电机。两级隔离，抗干扰。
2. 化工厂 – 阀门开关控制
   电磁阀、气动阀的开关。这类场景对继电器寿命要求高——阀门每天动作几十次，一年上万次。G2R继电器的机械寿命是500万次以上，够用。
3. 水处理 – 泵站控制
   污水厂的提升泵、搅拌器、格栅机。环境潮湿，对模块的防潮性有要求。Ovation底座涂有三防漆，比通用PLC的继电器模块更扛造。
4. 冶金 – 报警和指示系统
   高炉区域的声光报警器、状态指示灯。这类负载电流小(几十毫安)，但对可靠性要求高——报警灯不亮，操作工可能忽略危险状态。

案例：某燃煤电厂辅机改造

去年华北一个电厂的辅机控制系统做改造。他们原来用的是老式硬接线继电器柜，一个柜子几十个中间继电器，接线密密麻麻，故障率逐年上升。电气专工老陈决定改用Ovation DCS的继电器输出模块替换。

老陈算了一下，一个1C31223G01底座带16路输出，配上1C31219G01电子模块，能直接驱动接触器线圈。相比传统继电器柜，节省了80%的柜内接线，而且DCS系统能监控每路继电器的状态——线圈断线、熔断器烧了都能报警。

项目改造期间，有一个回路死活没输出。老陈排查了半小时：程序逻辑没问题、电子模块指示灯正常、就是底座对应通道不吸合。最后发现是熔断器烧了——不是短路，是之前调试时接线错了，24V输出被接到220V回路里去了。

老陈换了个熔断器，问题解决。他后来跟我说：“以后改造项目，熔断器得多备几个。这不是模块质量问题，是人的问题——再好的模块也扛不住接错线。”

这次改造完成后，电厂又采购了5块1C31223G01作为备件。老陈的理念是：关键设备的核心控制通道，必须有冷备。不是怕模块坏，是怕坏了之后找不到同型号替换——停产的东西，卖一块少一块。
