C31166G01 西屋/艾默生 | Ovation DCS 串口通信模块 RS232/485 冗余

描述

关键技术规格

产品深度介绍

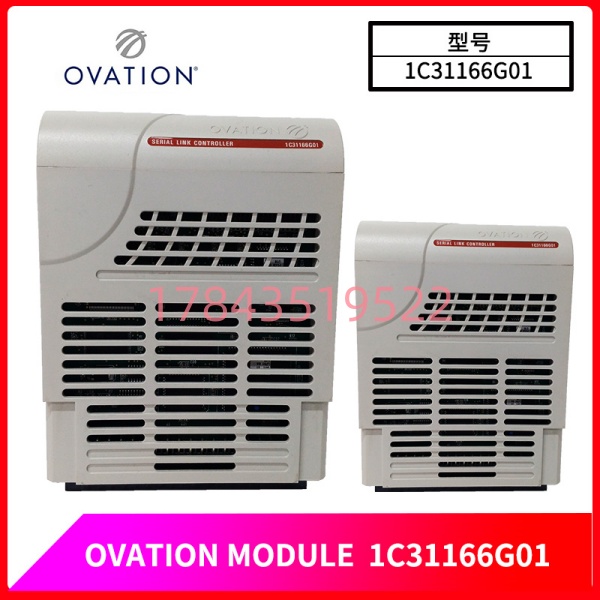

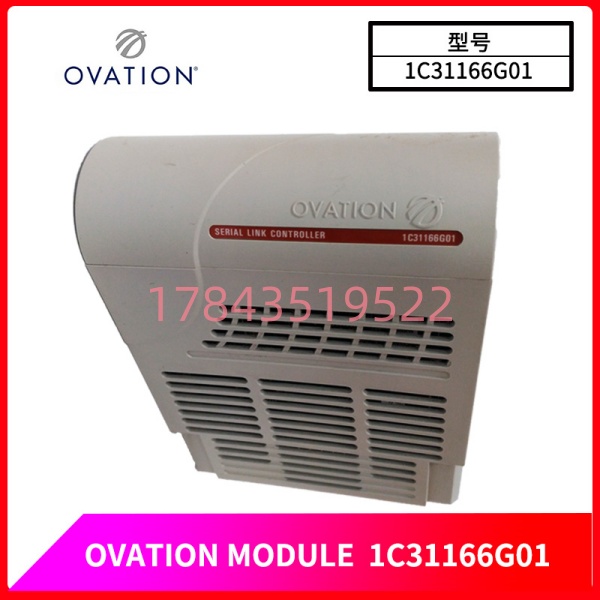

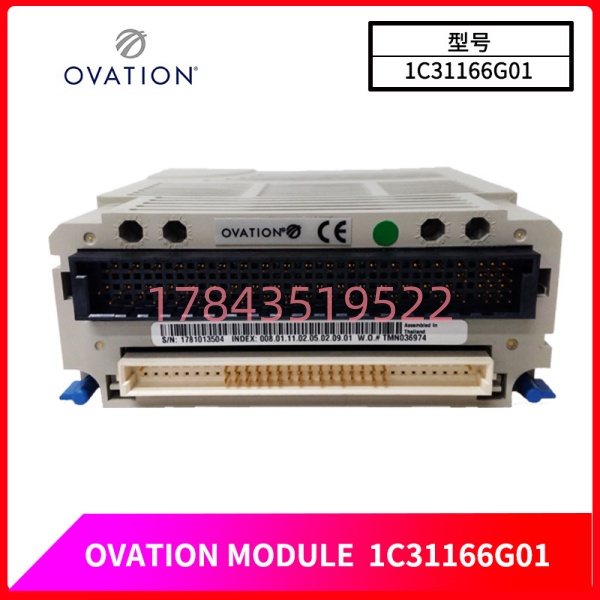

1C31166G01 是西屋 (Westinghouse) 最初设计、现归艾默生 (Emerson) Ovation 产品线的一款串行链路控制器。这玩意儿的核心任务只有一件：让 Ovation DCS 系统能跟第三方设备说话。

很多工程师第一次看到这个模块会把它当成普通 I/O 卡，其实不是。它不是采集 4-20mA 信号或开关量，而是专门处理串口通信。模块上有两个串行端口，支持 RS-232、RS-422 或 RS-485，跑的是 Modbus RTU 或 ASCII 协议。你把它插进 Ovation 机架，配置好波特率、数据位、校验，它就能作为 Modbus 主站去轮询从站设备，或者作为从站等上位机来读数据。

注意一点：这个模块在 Ovation 系统里的角色叫“Link Controller”（链路控制器），不是通用的 I/O 模块。市面上有些资料把它归类为“16路 I/O 模块”或“模拟量输入模块”，这个说法不准确。1C31166G01 不做模拟量转数字量的工作——它只管把串口数据包翻译成 Ovation 系统能认的格式。如果你需要采集 4-20mA 传感器信号，应该选 Ovation 的模拟量输入模块，而不是这个。

另外，这个模块的设计年代比较早。原西屋时期的版本和艾默生接手后的版本在固件上可能有差异，但硬件引脚定义和基本功能是一样的。采购时如果是库存件，注意确认固件版本是否兼容你现有的 Ovation 系统版本。

应用场景与行业案例

工程痛点：DCS 系统成了“孤岛”

前年河南某电厂的 SIS 厂级监控系统项目，Ovation DCS 需要读取制氢站 PLC 的数据。制氢站用的是西门子 S7-300，跑的 Modbus RTU，而 Ovation 那边没人搞过串口通信。

电气专工老孙找我：“我这 Ovation 系统里有没有能读 Modbus 的模块？”我说有，1C31166G01 就是干这活的。

结果东西到了，老孙犯难了——不知道怎么配。最后是我们远程视频，一步一步教他把波特率设成 19200、偶校验、8 数据位、1 停止位，才把数据读上来。

典型应用场景

1. 电力行业 – 厂级监控信息系统 (SIS) 数据采集
   Ovation 系统需要读取制氢站、除灰渣系统、输煤程控等子系统的数据。这些子系统往往用的是西门子、AB 或施耐德的 PLC，1C31166G01 作为 Modbus 主站轮询各 PLC 数据。
2. 石油化工 – 第三方仪表数据接入
   现场有气相色谱仪、在线分析仪、可燃气体报警控制器等设备，这些仪表很多只提供 Modbus RTU 串口输出。用 1C31166G01 把数据接入 Ovation，操作员在中控室就能看到组分浓度、报警状态。
3. 变频器远程控制
   ABB、西门子、丹佛斯的变频器大多支持 Modbus RTU。1C31166G01 可以读取变频器的运行频率、电流、故障代码，也可以下发频率设定值。
4. 智能电表数据采集
   电力用户的进线侧、重要回路装有智能电表，输出 Modbus 电量数据。1C31166G01 把这些数据读到 Ovation 系统，用于能耗统计和成本分析。
5. 老旧系统改造 – 替代专用网关
   现场原本用了一个独立的串口转以太网网关，但网关故障率高、配置复杂。直接用 1C31166G01 插进 Ovation 机架，少一个中间设备，少一个故障点。

案例：某火电厂制氢站数据接入

河南某 2×660MW 火电厂，制氢站独立于主厂房，用的是西门子 S7-200 PLC。厂里要做 SIS 系统，需要把制氢站的氢气纯度、储罐压力、电解槽电流等数据送到 Ovation 系统里。

原方案是买一个串口转以太网网关，把 S7-200 的 Modbus RTU 转成 Modbus TCP，然后 Ovation 通过以太网读。网关倒是买回来了，但配置界面全是英文，电气专业的人折腾了两天没搞定。

后来换方案：直接用 1C31166G01。模块插进 Ovation 机架，RS-485 线拉到制氢站 PLC 柜，接上。配置的时候卡了一下——S7-200 的 Modbus 从站地址是 1，但 1C31166G01 默认从 0 开始扫。改完地址，数据就上来了。

老孙后来跟我说：“早知道 Ovation 自己就能读 Modbus，我何必买那个网关。”

质量控制流程 (SOP)

我们经手的每一块 1C31166G01 都执行以下检测流程：

1. 入库验收

• 原厂防静电袋完整性检查，序列号与标签一致性核验
• PCB 外观检查：金手指无氧化划痕、电解电容无鼓包、串口座针脚无弯曲
• 附件核对：如有原厂装箱单、合格证一并留存
• 确认版本：区分西屋原版和艾默生版

2. 上机功能测试

• 测试平台: Ovation 测试机架 + 标准 24V 电源 + Ovation 工程师站
• 通电自检: 模块上电后 PWR 指示灯常亮，状态灯正常
• 串口通信测试:
  • RS-232 口：通过 DB9 连接 PC，用串口调试工具做回环测试
  • RS-485 口：连接 Modbus 从站设备，验证读写寄存器功能
  • 两个串口独立测试，确认均正常
• Modbus 协议测试:
  • 主站模式：读取标准 Modbus 从站的数据寄存器
  • 从站模式：PC 作为主站读取模块数据
  • 测试多种波特率（9600/19200/38400/115200）
• 冗余切换测试 (如系统支持): 模拟主链路故障，确认备用链路接管
• 负载测试: 连续运行 48 小时，监测通信稳定性和模块温度

3. 固件版本验证

• 通过 Ovation 软件读取模块固件版本并记录
• 确认固件与 Ovation 系统版本兼容
• 如客户提供系统版本号，提前验证兼容性

4. 最终质检与包装

• 测试报告生成（含测试数据截图、模块序列号、通信测试记录）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴 QC PASSED 标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

串口通信这事儿，看着简单，踩过坑的人都知道有多烦。

❗ 坑1：RS-232 和 RS-485 傻傻分不清

问题: 1C31166G01 的两个串口支持不同电气标准，但接口外形可能都是 DB9。如果你把 RS-232 设备插到配置成 RS-485 的端口上，或者反过来，通信肯定不通。

避坑:

• 接线前确认设备的电气标准（232 是点对点、±12V 电平；485 是差分、多点）
• 在 Ovation 配置软件里正确选择接口类型
• 232 和 485 的信号线定义不同，别混插

真实案例: 山东某化工厂，工程师把一台 Modbus 仪表的 485 线插到了 1C31166G01 的 232 口上，折腾了一上午没通。最后发现插错口了，换到 485 口，五分钟配好。教训: 别只看接口长得一样，电气标准不对就是白搭。

❗ 坑2：终端电阻没加或加多了

问题: RS-485 总线的两端需要加 120Ω 终端电阻。如果两端都没加，信号反射会导致通信不稳定；如果中间节点也加了，总线驱动能力不够。

避坑:

• 485 总线上的第一个和最后一个设备加终端电阻
• 中间节点不加
• 1C31166G01 如果作为末端设备，需要在端子上接 120Ω 电阻

口吻: 这是 485 通信的老大难问题。不加电阻能通但偶尔丢包，加了电阻反而通不了——八成是加多了。记住: 只有两头加。

❗ 坑3：波特率、数据位、校验位没对上

问题: 通信双方只要有一个参数没对上，就握手失败。这是串口调试里最常见的低级错误。

避坑:

• 把从站设备的通信参数抄下来（波特率、数据位、停止位、校验）
• 在 1C31166G01 的配置里一字不差地填进去
• 用 PC 串口工具先验证从站设备的参数是否正确

案例: 某水处理项目，1C31166G01 死活读不到流量计的数据。查了两小时发现流量计设的是 19200、偶校验，模块配的是 19200、无校验。改完立刻通。教训: 别相信“默认”，参数一个一个对。

❗ 坑4：Modbus 地址映射搞混

问题: Modbus 协议里功能码 01/05/15 对应线圈 (0x 地址)，02 对应输入 (1x 地址)，03/06/16 对应保持寄存器 (4x 地址)，04 对应输入寄存器 (3x 地址)。很多人在配置地址时把 40001 和 30001 搞混。

避坑:

• 明确你要读的是什么类型的数据（开关量还是模拟量、可读写还是只读）
• 在 1C31166G01 的配置里选择正确的功能码
• 地址偏移量注意：有些设备从 0 开始计数，有些从 1 开始

警示: 某项目里工程师读到的温度值一直是 0，查了半天发现他用了功能码 03 读保持寄存器，但仪表的数据放在输入寄存器（功能码 04）里。功能码错了，地址再对也没用。

❗ 坑5：地电位差导致通信不稳定

问题: 长距离 485 通信时，两个设备的地电位可能不同，导致共模电压超出 485 芯片的承受范围，出现通信时好时坏。

避坑:

• 485 总线需要一条地线（GND）连接所有设备
• 如果距离很长或干扰大，考虑用带屏蔽的双绞线，屏蔽层单端接地
• 极端情况下加 485 隔离器

恐吓: 有个客户在 500 米长的 485 总线上只接了两根信号线，没接地线。通信时好时坏，晴天通、雨天不通。加了地线后问题解决。485 总线需要三根线：A、B、GND。两根线能用，但不靠谱。
