描述
关键技术规格
| 参数 | 规格 |
|---|---|
| 尺寸 / 形态 | 6U VME64x 板卡，单宽 |
| 测量轴数 | 4 轴独立同步测量 |
| 位移分辨率 | 0.15 nm（亚纳米级） |
| 最大测量速度 | ±2.55 m/s |
| 动态精度（σ） | 0.2 nm（全速下） |
| 测量范围 | 理论无限制（受干涉仪光程约束） |
| 信号接口 | 4 × SMA 差分输入（干涉信号） |
| 总线接口 | VME64x（P1/J1+P2/J2），32/64 bit，最高 80 MB/s |
| 循环误差补偿 | 支持（专利算法，消除 DMI 非线性误差）ZYGO |
| 兼容激光源 | ZMI 7702 / 7714 / 7724 双频氦氖激光器 |
| 工作温度 | 10°C ~ 35°C（实验室 / 工业级） |
| 扩展能力 | 多板卡堆叠，系统最多 64 轴ZYGO |
产品深度介绍

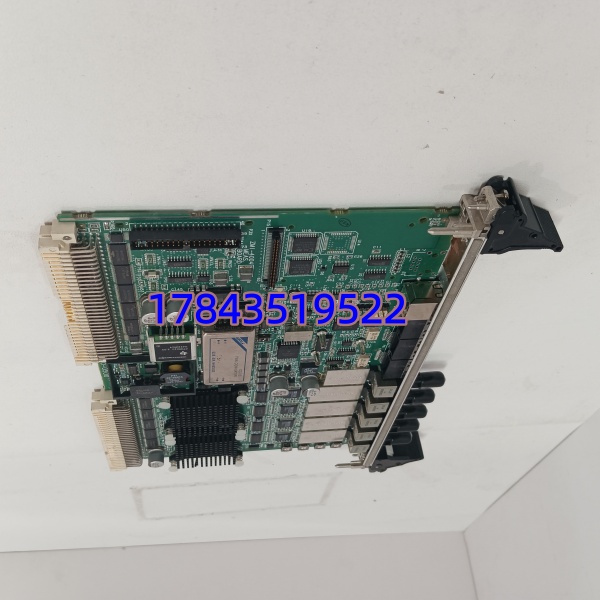

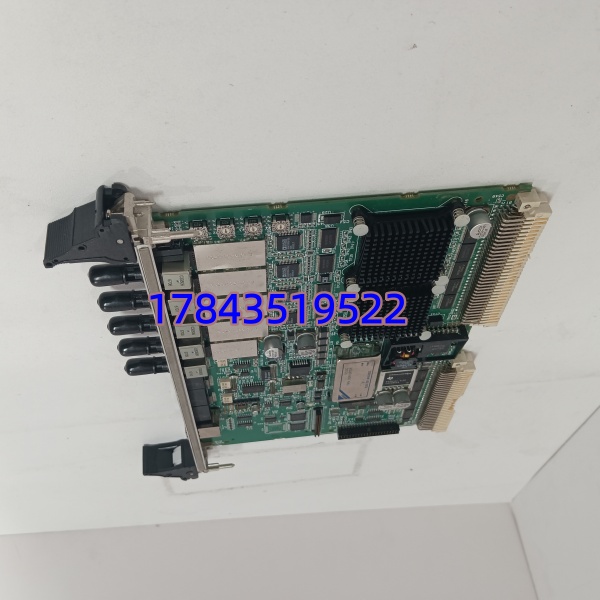

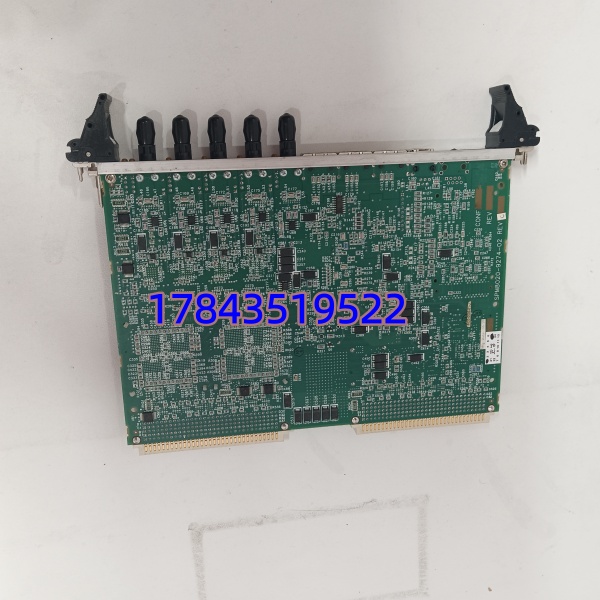

ZYGO ZMI-4004 是美国 ZYGO 公司 ZMI™ 系列的4 轴激光干涉位移测量板卡，用于高精度位移与位置计量，是半导体光刻、精密光学加工、纳米定位平台的核心测量硬件ZYGO。它接收干涉仪光信号，通过专用 DSP 实时解算位移，提供0.15 nm 亚纳米分辨率和 ±2.55 m/s 动态测速 ，并内置专利循环误差补偿，有效抑制系统非线性误差。
采用标准 6U VME64x 架构，可在 VME 机箱内模块化堆叠，单卡 4 轴、整机最多 64 轴，适配多轴同步测量场景。广泛应用于高端半导体设备、光学计量、精密运动控制与科研仪器领域。
应用场景与行业案例
工程痛点
纳米级制造中，普通编码器精度仅微米级，无法满足光刻、光学元件加工的亚纳米定位与运动监控需求；多轴同步测量时，板卡分辨率不足、动态误差大，直接影响产品良率与设备稳定性。
典型应用场景
- 半导体行业 – 光刻 / 掩模台用于光刻机工件台、掩模台的纳米级定位与运动反馈，保障 Overlay 套刻精度，是先进制程（如 7nm、5nm）设备标配测量卡。
- 光学加工 – 超精密机床驱动金刚石车削、超精密磨床的多轴位移闭环控制，保证光学表面（如反射镜、棱镜）纳米级面形精度。
- 科研仪器 – 纳米定位平台用于原子力显微镜（AFM）、扫描隧道显微镜（STM）的样品台 / 探针位移测量，实现亚纳米级运动监测与反馈。
- 高精度检测 – 坐标测量机作为激光干涉测长核心卡，用于三坐标测量机（CMM）、大尺寸几何量检测，提供溯源级精度基准。
真实案例
国内某高端半导体设备厂商在开发新一代光刻机工件台时，原有 2 轴测量卡精度不足、动态误差偏大，导致套刻精度不稳定、良率偏低。
更换为 ZYGO ZMI-4004 后，利用其4 轴同步、0.15 nm 分辨率与循环误差补偿，工件台定位稳定性显著提升，套刻误差由 ±8 nm 降至 ±2.5 nm，设备整体良率提升约12%，同时支持多轴扩展，满足后续升级需求。
