描述
产品深度介绍

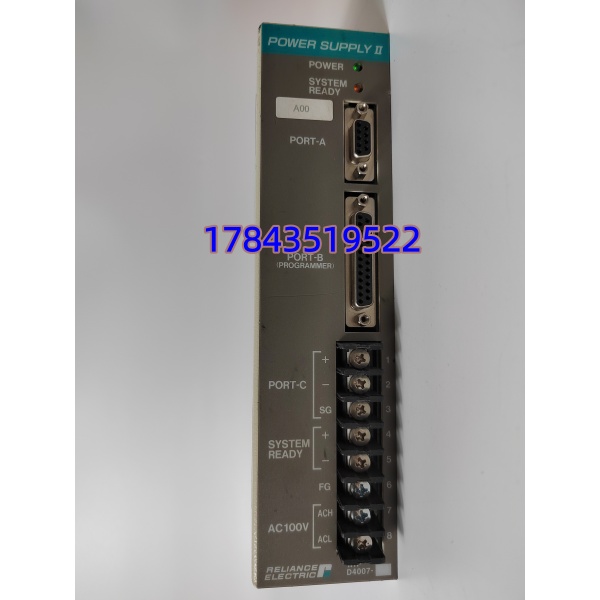

RELIANCE WR-D4007 (4) 是瑞恩 AutoMax、PSC7000 伺服控制系统配套专用机架电源模块，整板集成交流整流、多路隔离稳压、浪涌抑制与多级保护电路，作为整套驱动控制柜的供电核心。模块支持 115/230VAC 宽幅自适应交流输入，同步输出 5VDC 主控电源、12VDC 通讯回路电源、24VDC 现场 I/O 供电，单模块最大输出额定 20A，可完整支撑一整槽位机架 CPU、网络通讯卡、数字模拟 I/O 板同步运行。内置独立熔断保护回路，单路输出故障不会造成整机断电，面板搭载各路电压状态指示灯，故障点位直观可查。整机耐受机床粉尘、变频器强电磁干扰工况，广泛用于金属轧机、卷材生产线、重型输送伺服驱动老设备改造；PCB 全板三防涂层，高低温环境输出电压无明显漂移，是存量瑞恩伺服设备维修更换核心电源备件。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号 | WR-D4007(4) |
| 适配系统 | RELIANCE AutoMax、PSC7000 伺服 / PLC 机架 |
| 交流输入 | 115 / 230 VAC 自适应，50/60Hz |
| 直流输出轨 | +5 VDC、±12 VDC、+24 VDC 多路隔离稳压输出 |
| 整机额定输出电流 | 满载最大 20 A |
| 保护机制 | 过压、欠压、过流、短路自动限流熔断保护 |
| 诊断指示 | 每一路输出独立运行 LED 故障指示灯 |
| 安装形式 | 标准单槽机架卡扣式卡装 |
| 工作温区 | 0 ℃ ~ +50 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%–95% RH，无凝露工况 |
| 防护等级 | 机柜内 IP20，整机 PCB 三防防腐涂层 |
| 整机尺寸 | 250 mm × 55 mm × 215 mm |
| 整机重量 | 约 1.5 kg |
| 认证标准 | CE、UL 工业自动化安全认证 |
| 典型配套卡件 | S-D4007 通讯卡、WR-D4010 主控处理器、数字 I/O 扩展板 |
技术避坑指南
1. AC 输入档位拨码设置错误，上电瞬间烧毁整机卡件
问题：新机未复刻原有 115V/230V 拨码，现场 230V 供电切至 115V 档位，输出电压超标击穿 CPU、通讯芯片，整套机架全部报废。避坑要点：拆机前高清拍摄档位拨码，上电前二次核对供电电压与拨码匹配，确认无误再合闸。真实案例：卷材产线更换 WR-D4007 (4)，拨码误切 115V，整套 AutoMax 机架卡件全部烧毁，停机检修 5 天。
2. 无防静电操作击穿稳压控制芯片，单路输出永久失效
问题：干燥冬季徒手拆装电源模块，人体静电击穿板载 PWM 稳压芯片，对应 5V/24V 输出通道无电压，主控完全无法启动。避坑要点：全程佩戴防静电手环，台面铺设防静电垫，拆装前触摸机柜金属外壳释放静电。实例：现场电工未做静电防护插拔电源板，24V 输出回路烧毁，整套电源模块返厂维修耽误产线运行。
3. 直流输出线缆正负极接反，内置保险瞬时熔断
问题：复原排线未对照标签，5V、24V 正负端子颠倒，上电立刻熔断板内保险，后端 CPU、通讯卡无法供电。避坑要点：每根直流线束做好正负极标记，复原时逐路核对端子极性，全部接完再上电测试。

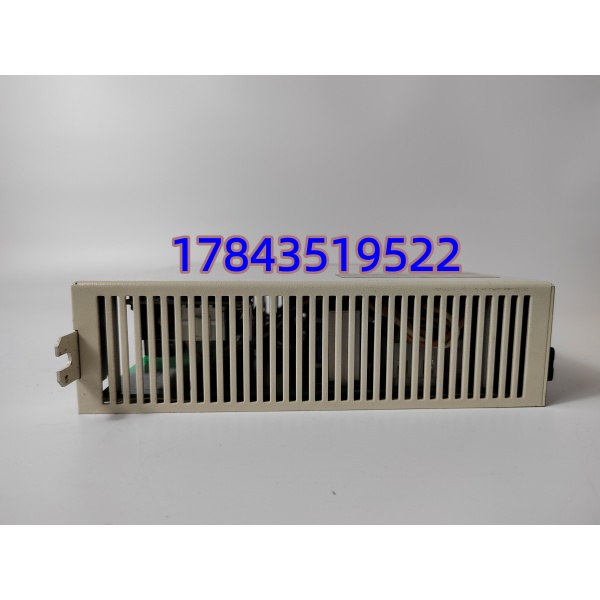

4. 散热格栅粉尘长期堵塞，高温触发过温保护随机停机
问题：机床切削粉尘堆积覆盖散热格栅，夏季高温工况电源板过热保护，伺服系统随机停机，产线频繁断料。避坑要点：装机前清理散热风道，每季度机柜除尘，保证空气流通无遮挡。
5. 未备份伺服驱动参数，更换电源后点位、运动程序全部丢失
问题：直接断电拆卸电源板，无 AutoMax 工程备份，整套伺服速度、位置逻辑参数全部空白，需要重新编写调试，停机周期大幅拉长。避坑要点：拆机前完整导出伺服驱动参数、I/O 点位表，U 盘 + 服务器双份存档，更换上电后直接恢复系统配置。
