描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | 8596020000 |
| 配套硬件 | YOKOGAWA TCAM I/O 板卡 |
| 前端接口 | 两组双排欧式连接器（PLC A、PLC B） |
| 外部接线 | 高密度螺钉夹紧端子，适配导线 0.2~4 mm² |
| 额定耐压 | 300 V AC/DC |
| 单端子额定电流 | 16 A |
| 壳体材质 | UL94 V-0 阻燃 PA66 |
| 安装方式 | DIN TS35 导轨安装 |
| 工作环境温度 | -20 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 结构特点 | 一体化橙色壳体，防振动端子锁紧结构 |
| 功能定义 | 无源信号转接板，不含运算芯片，仅做线路引出 |
产品深度介绍

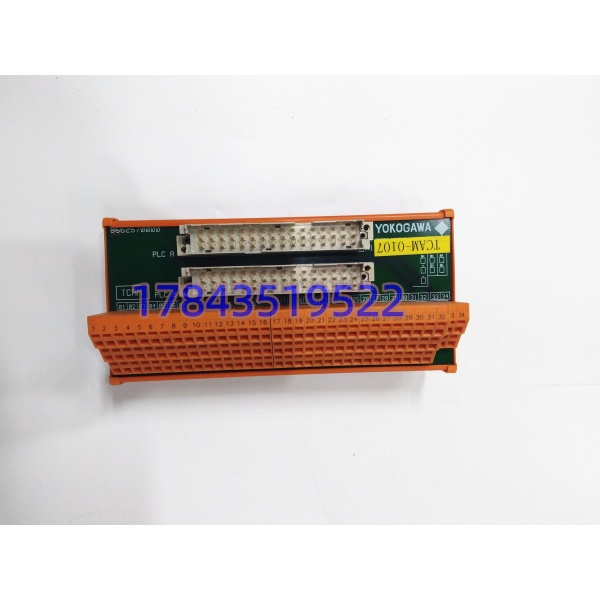

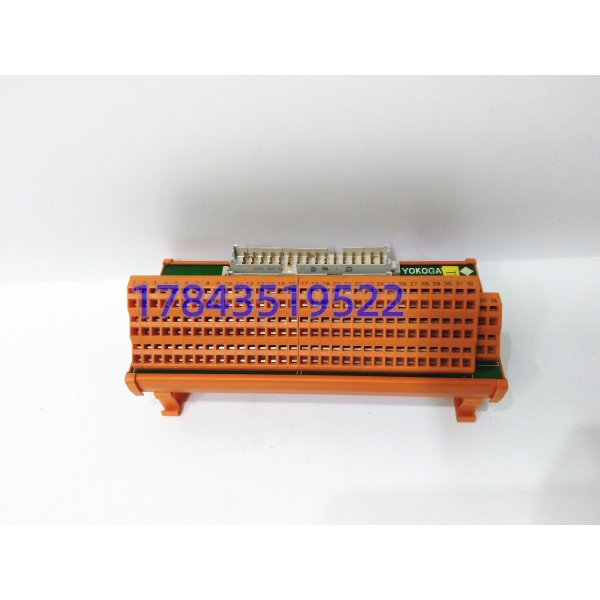

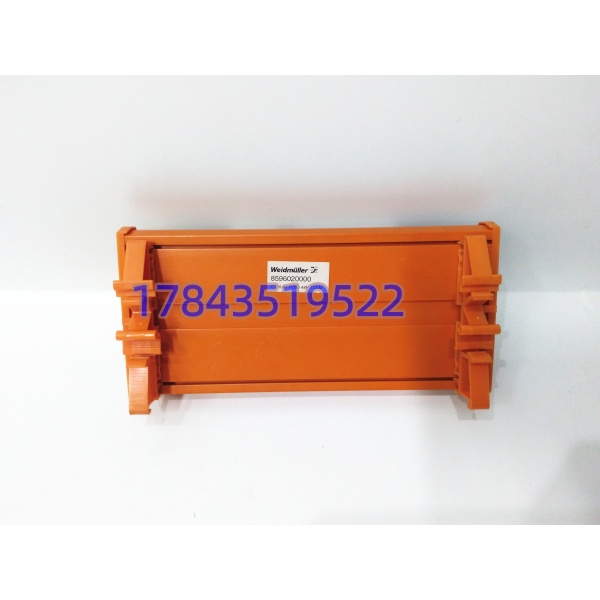

8596020000 是魏德米勒为横河定制开发的无源端子转接板，专门匹配 TCAM 系列 I/O 板卡。TCAM 主控板仅配备背板欧式插座，没有对外接线端子，依靠该转接板将全部数字、模拟信号引出至螺钉端子，方便现场线缆施工与后期检修。
端子采用高压力夹紧结构，适合化工、电厂高振动机柜环境。大量服役多年的横河老装置持续使用这套信号转接方案；转接板端子针脚氧化、外力拉扯脱焊是高发故障，整套系统改造周期长，现货备件是短停机抢修首选。
应用场景与行业案例
老旧横河 DCS 运维常会碰到共性难题：TCAM 板卡无法直接外接现场电缆，必须搭配 8596020000 转接板。一旦端子排出现断线、接触不良，对应测点持续波动，回路调节失效。大规模系统改造审批难度大、停机窗口紧张，优先更换配套端子板是性价比更高的方案。
典型应用场景：
- 石油化工 – 精馏、加氢装置横河 DCS 控制系统 温度、压力测点信号转接，PID 调节回路信号链路中转。
- 火力发电厂 – 机组化水、除灰公用系统 水泵、阀门状态反馈与控制信号接线端子单元。
- 煤化工 – 空分、循环水过程控制系统 大量分散测点集中转接，减少柜内布线混乱。
- 造纸行业 – 制浆工段工艺监控系统 流量、液位信号采集端子接口。
案例：华东某炼化装置检修 一套芳烃装置 DCS 多个测点信号间歇性跳变，运维排查定位 8596020000 转接板部分端子内部焊盘开裂。现场无法长时间停机，咨询原厂配套件交期 8 周。
寻获现货端子转接板，利用月度停机窗口完成整体更换。更换前完整拍照记录每一路线缆定义，逐根转移接线，上电后全部测点恢复稳定，信号波动问题消除。
