产品深度介绍

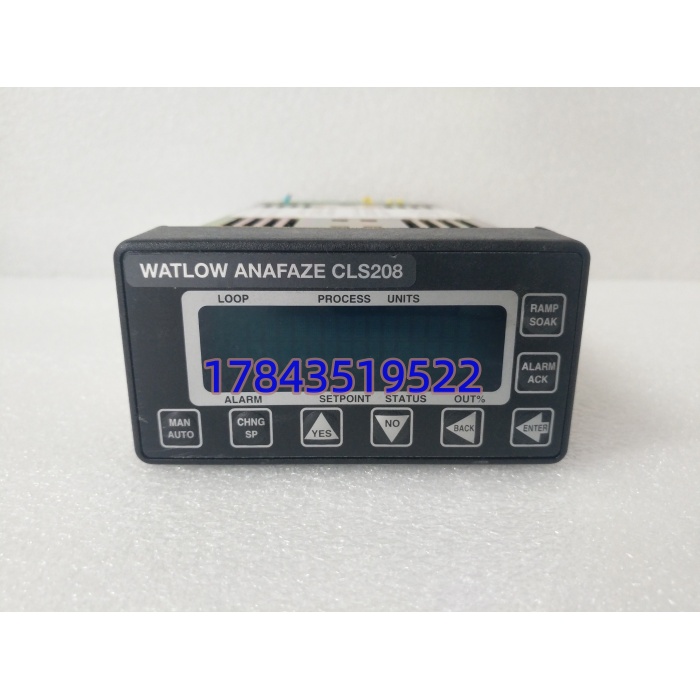

WATLOW ANAFAZE CLS208 是美国沃特洛旗下 CLS200 系列的8 回路高精度温控器，采用紧凑 1/8 DIN 结构，专为塑料挤出、热处理炉、半导体扩散炉等多区同步控温场景设计。每个回路独立 PID + 自整定，支持 J/K/T/E/R/S/B/N/C 型热电偶、Pt100/Pt1000 热电阻及 0-10V/4-20mA 模拟量输入，适配绝大多数工业温度传感器。
相比多台单回路表，CLS208节省 70% 柜内空间，并支持 RS485 Modbus 通讯，可与 PLC/SCADA 联网集中监控。具备传感器断路 / 短路检测、高低温报警、偏差报警及全局联锁输出，适合对安全性与稳定性要求高的连续工艺。
关键技术规格
| 参数 | 数值 |
|---|---|
| 型号 | CLS208 |
| 控制回路 | 8 路独立 PID |
| 输入类型 | 热电偶 (J/K/T/E/R/S/B/N/C)、RTD (Pt100/Pt1000)、0-5V/1-5V/0-10V、0-20mA/4-20mA |
| 测量范围 | -199.9°C ~ 999.9°C |
| 精度 | 测量 ±0.1% FS；控制 ±0.2% FS |
| 控制模式 | PID（含自整定 AT）、ON/OFF、手动 |
| 输出类型 | 继电器、4-20mA 模拟量、SSR 脉冲驱动 |
| 通讯 | RS485，Modbus RTU |
| 电源 | 100-240V AC，50/60Hz |
| 尺寸 | 1/8 DIN（96×48×100mm） |
| 防护等级 | 前面板 IP65 |
| 工作温度 | 0°C ~ +60°C |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认设备停机、断电并放电
- 佩戴防静电手环，在防静电垫操作
- 准备十字螺丝刀、万用表、标签纸、手机
备份与记录：
- 拍照记录旧表接线端子、DIP 开关 / 地址设置
- 记录原 PID 参数、报警阈值、通讯地址
阶段二：拆卸旧控制器（15 分钟）
- 断电后，松开端子螺丝，逐根标记并拆除线缆
- 松开面板固定卡扣，将控制器从柜体抽出
- 清理安装开孔，检查背板端子有无烧蚀 / 松动
阶段三：安装新 CLS208（15 分钟）
- 核对型号与固件版本，外观无破损
- 设置通讯地址、波特率、回路输出类型（对照旧表参数）
- 推入 1/8 DIN 开孔，扣紧面板卡扣
- 按标签恢复接线：电源、传感器输入、控制输出、通讯线
- 端子螺丝扭矩 0.5N・m，轻拉确认无松动
阶段四：上电与参数配置（20 分钟）
- 检查电源电压 100-240V AC，无短路
- 上电自检：显示屏点亮，无报错即正常
- 基础配置：
- 回路 1~8：选择输入类型（热电偶 / RTD / 模拟量）
- 设置量程、PID 参数、高低温报警
- 通讯：地址、波特率（默认 9600）、Modbus 参数
- 自整定 AT：各回路空载下启动，自动生成 P/I/D
- 带载测试：接入加热器，观察控温稳定性，波动应≤±0.5°C
- 连续运行 30 分钟无报警，记录参数并归档
常见问题解答（FAQ）
Q1：CLS208 与 CLS204/CLS216 有什么区别？
A：同属 CLS200 系列，主要是回路数不同：
- CLS204：4 回路，适合小型多区
- CLS208：8 回路，最常用，平衡点数与体积
- CLS216：16 回路，高密度集中控制不能直接互换，开孔与端子定义一致，但程序点数需重新配置。
Q2：支持热插拔吗？更换需要停机吗？
A：不支持热插拔。必须断电更换，否则可能损坏背板端子或通讯芯片。建议整段工艺停机窗口操作，更换后重新下载参数或恢复备份。
Q3：温度显示漂移 / 不稳，怎么排查？
A：常见 3 点：
- 传感器接线：热电偶正负极接反、RTD 三线电阻不平衡、屏蔽层两端接地引入干扰→改为单端接地
- 输入类型选错：K 型设成 J 型，读数偏差大→核对并重新设定
- 电源干扰：与接触器 / 变频器共电源→加隔离变压器或滤波器
Q4：和单回路温控器相比，优势在哪？
A：3 个核心优势：
- 空间节省：8 路一体，1/8 DIN 尺寸，比 8 个单回路省 70% 空间
- 集中管理：一台表统一监控 8 区，参数同步、报警汇总、通讯集中
- 成本更低：单回路 8 台总价通常高于 ，且减少布线与人工
Q5：质保多久？售后有保障吗？
A：提供12 个月质保（自发货日起），覆盖非人为硬件故障。可提供出厂测试报告、参数配置文件，远程协助调试；紧急情况可提供备用机方案，减少停机损失。
