描述
产品深度介绍

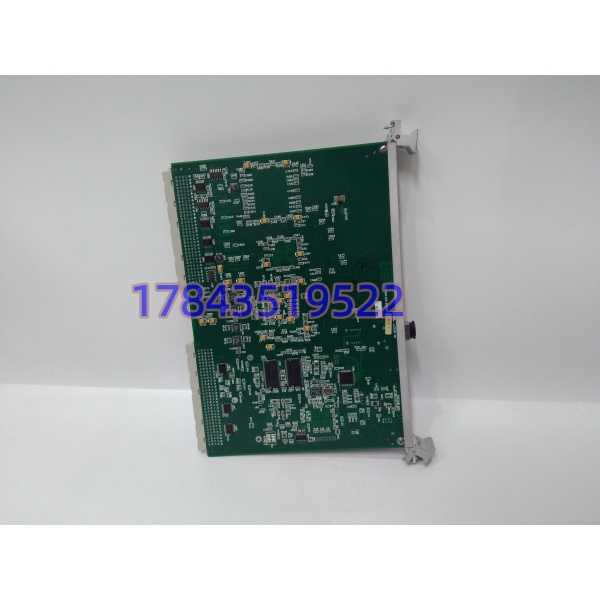

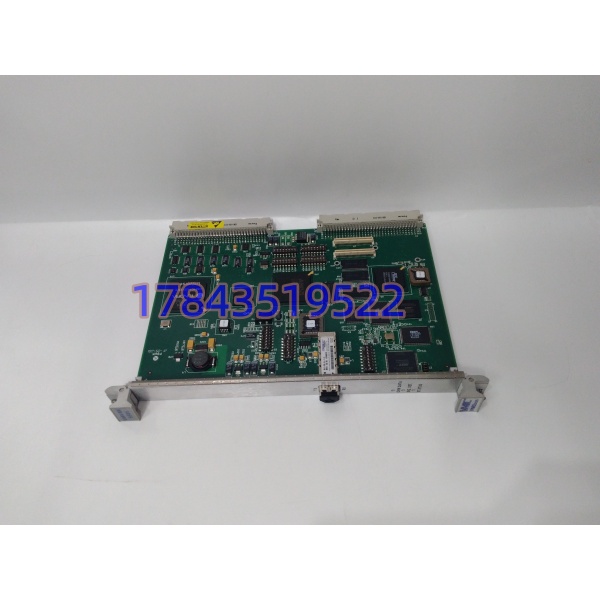

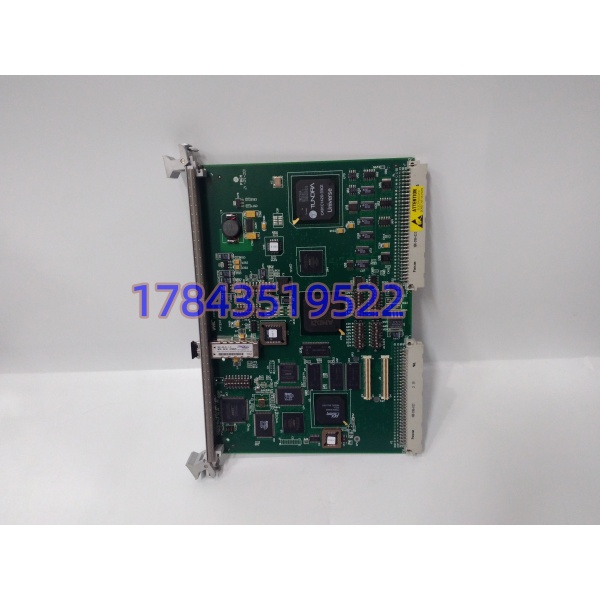

对硬实时仿真、轮机监控系统而言，普通以太网通讯延迟抖动足以造成整个仿真时序错乱，VMIVME-5565 正是为解决确定性数据共享而生。模块为标准 6U VME 板卡，直接插入 VME 机架运行。
写入本地板载内存的数据，会由硬件自动广播同步至全网所有节点镜像内存，无需复杂协议栈，大幅削减 CPU 通讯开销。支持环形、星型组网，兼容同系列 PCI‑5565、PMC‑5565 混合搭建网络。实测 MTBF 指标满足长时连续运行要求，大量服役于各类老旧半实物仿真平台。很多单位暂无预算开展整套硬件平台升级，采购同型号备件维持系统持续运行，规避大规模软件适配与停机调试成本。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | VMIVME-5565 |
| 外形规格 | 6U VME64 标准板卡 |
| 光纤串行速率 | 2.12 Gbaud |
| 持续吞吐速率 | 43 MB/s ~ 170 MB/s（随数据包长度变化） |
| 板载内存 | 64 MB / 128 MB SDRAM（按子型号区分） |
| 最大组网节点 | 256 个 |
| 节点传输延迟 | 450 ~ 500 ns |
| 光纤传输距离 | 多模光纤 ≤300 m；单模光纤 ≤10 km |
| 数据包区间 | 4 Byte ~ 64 Byte 动态可调 |
| 数据校验 | ECC 内存纠错 + CRC 链路校验 |
| 网络中断 | 支持可编程全网中断，携带 32 位中断信息 |
| 拓扑结构 | 环形组网；搭配 ACC‑5595 集线器可实现星型组网 |
| 供电方式 | VME 背板 + 5V 供电 |
| 工作温度 | 0 ℃ ~ +65 ℃（强制风冷条件） |
| 插拔规范 | 不支持热插拔，更换前机架断电 |
| 跨系列兼容 | 可与 PCI‑5565、PMC‑5565 在同一反射内存网共存 |
应用场景与行业案例
做实时仿真的工程师都清楚，5565 系列反射内存卡生命周期早已末期，一旦单块板卡故障，整套半实物仿真平台直接瘫痪。
- 船舶动力仿真试验室：多台 VME 目标机依靠 VMIVME-5565 同步轴系、推进器实时仿真数据。
- 电力电网实时仿真系统：多节点并行运算，保证电网暂态仿真时序严格对齐。
- 如果你正在维护一套多年前搭建的飞行模拟器，更换普通网卡无法满足微秒级同步要求，只能依靠同系列反射内存卡。
- 轨道交通牵引控制半实物平台：实现控制器与仿真机箱间确定性信号交互。
- 工业轮机远程监控系统：远距离光纤组网，隔离现场强电磁干扰。
真实案例：北方一家船舶研究院半实物仿真平台夜间自检报错，定位 VMIVME-5565 硬件失效。原厂渠道无法下达新订单，零散二手货源至少等待 25 天，研究院有型号试验任务临近截止。我们匹配现货 4 天送达，利用周末窗口完成更换、光纤链路调试、时序校验，按期完成试验项目，避免项目延期验收。
