产品详情
・型号：VMIVME-7452・品牌：VMIC（GE Fanuc）・系列：VMEbus 嵌入式工控板
规格参数
- 板卡规格：6U 单槽 VME64 标准尺寸
- 板卡架构：无源背板，无主控芯片
- 内置驱动器仓位：3.5 英寸 1.44MB 软盘驱动器
- 硬盘接口：40 针 2.5 英寸 IDE 硬盘（兼容老式工业硬盘）
- 可选配件：闪存存储模组替换机械硬盘
- 连接方式：扁平排线对接 VME CPU 主板（VMIVME-7589/7591 等）
- VME 总线引脚：仅使用 P2 辅助引脚供电与信号传输
- 供电需求：+5VDC，启动峰值 2.5A，常态＜1.0A
- 工作温度：0℃ ~ +60℃（柜内标准工况）
- 存储温度：-40℃ ~ +85℃
- 湿度范围：5%~95% RH，无冷凝
- 支持系统：VxWorks、嵌入式 Linux
- 整机重量：约 0.5kg
产品介绍

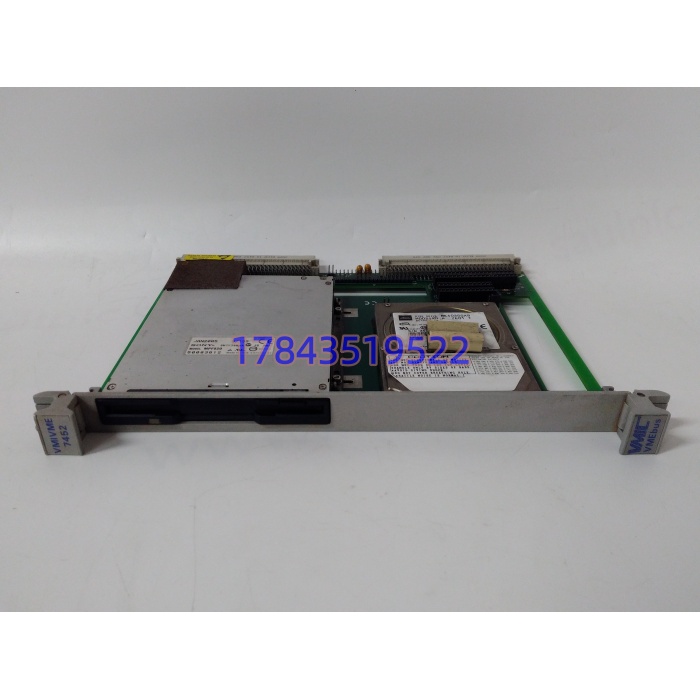

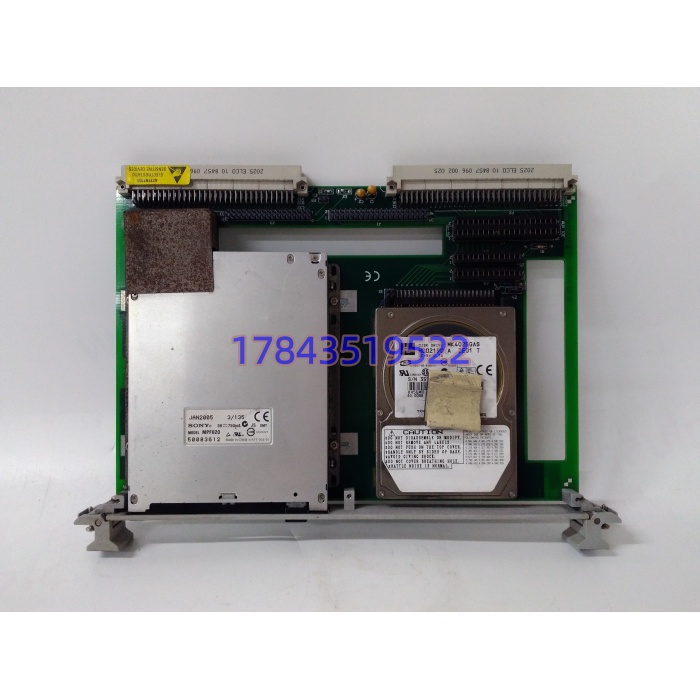

VMIVME-7452 是老式 VME 工控平台专用无源存储扩展板，板载软驱与 IDE 硬盘安装位，通过排线连接同机架 VME 单板计算机，拓展本地持久化存储。软盘用于现场程序备份、系统引导；IDE 硬盘承载操作系统、控制应用与事件记录。
很多工程师容易误以为它可以直接通过 VME 背板通讯，实际上所有存储信号依靠排线直连 CPU 板，仅电源取自 VME 背板。整套硬件停产多年，机械软驱、老式 IDE 硬盘货源持续萎缩。现场改造经常遇到硬盘老化坏道，直接造成控制系统无法启动。市面上没有通用替代板，存量机组基本依靠拆机备件维持。
应用场景与行业案例
现场经常出现 VME 工控单元无法上电启动，排查 CPU、电源一切正常，最后发现 IDE 硬盘老化失效。很多人尝试直接更换硬盘，忽略排线接触不良、板卡 IDE 接口引脚氧化。一旦存储单元故障，整套控制程序无法加载，直接停机。
- 火力发电厂：老式汽轮机监控、辅机 VME 数据采集系统
- 轨道交通：早期车载信号采集与记录装置
- 油气场站：老旧压缩机远程监控嵌入式采集站
- 工业测试平台：冶金材料力学连续试验控制系统
真实案例：某电厂 #3 机组辅控 VME 采集柜开机反复引导失败，CPU 自检正常。先后更换软盘、硬盘故障依旧。拆机检查 VMIVME-7452 板卡 IDE 插座引脚氧化，排线端子锈蚀。更换同型号备件，同步更换全新扁平排线，系统正常载入程序稳定运行。后续运维增加年度点检，重点检查存储板接线端子。
