产品详情

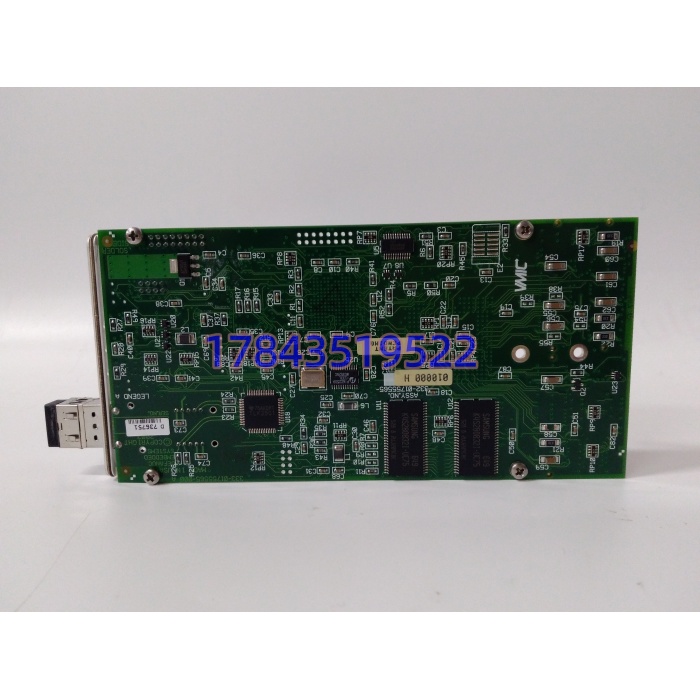

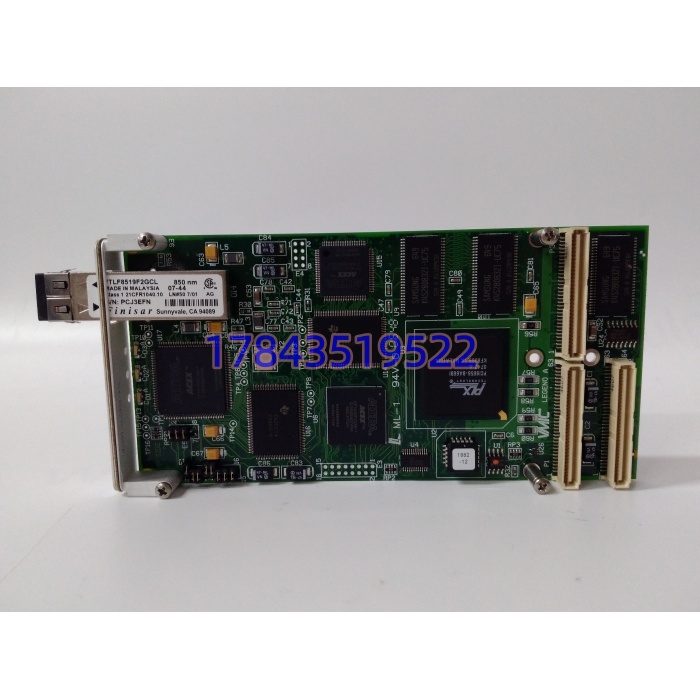

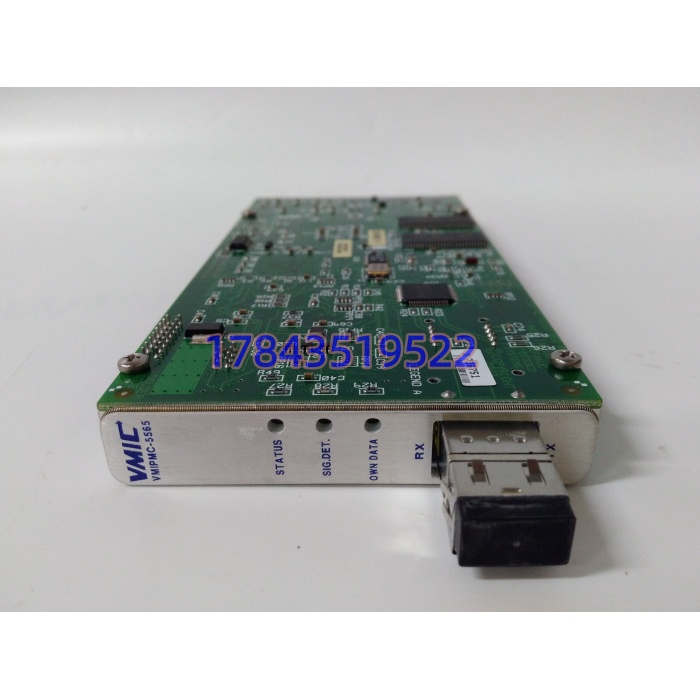

・型号：VMIPMC‑5565・品牌：VMIC・系列：5565 Reflective Memory 反射内存系列
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 总线形态 | PMC 标准接口 |
| 板载内存 | 128MB 共享内存 |
| 传输介质 | 多模光纤，LC 接口 |
| 节点数量 | 单网络最多支持 256 个节点，以原厂手册为准 |
| 数据速率 | 174MByte/s，单向 |
| 中断支持 | 硬件邮箱中断，节点间事件通知 |
| 操作系统支持 | VxWorks、Linux、Windows，以驱动文档为准 |
| 工作温度 | 0℃ ~ +60℃（机箱内部） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 防护等级 | IP20，嵌入式机箱内部使用 |
| 配套配件 | 多模光纤跳线、PMC 载板、终端适配器 |
| 自诊断 | 光纤链路状态、节点冲突、硬件状态检测上报 |
产品介绍
VMIPMC‑5565 是 PMC 规格反射内存卡，依靠光纤网络实现各个计算节点内存镜像同步，一个节点写入数据，其余所有节点内存自动同步更新，不需要 TCP/IP 协议栈，延时很低，专门面向硬实时应用。坦白讲，该卡不是普通以太网网卡，整套网络必须全部使用 5565 系列反射内存卡组网，不能和普通交换机混用。该型号早已停产，原厂不再供货。国内大量电力仿真、半实物测试平台还在使用，整套平台升级成本高，很多单位储备经过测试的备件，防止单节点卡件故障造成整套仿真系统停机。
应用场景与行业案例
痛点切入：我在现场遇到过该卡光纤收发器件老化，节点频繁丢包，仿真数据不同步，测试结果直接失效。这类专用板卡采购周期很长，平台停机会耽误试验进度，没有备件只能等待货源。典型场景：
- 电力系统半实物仿真平台，多台实时目标机之间高速交互电网仿真数据。
- 航空航天硬件在环测试系统，多节点实时同步仿真运算数据。
- 轨道交通控制器测试台，多台 PMC 机箱组建反射内存实时网络。
- 军工科研存量试验平台，受预算限制不做整套硬件升级，依靠备件维持现有系统。
真实案例：某电科院仿真实验室，一套电网实时仿真平台内一块 VMIPMC‑5565 光纤接收端老化，出现随机丢帧，仿真波形错乱。现场没有备用卡件，外部调货耗时 26 天。故障期间整套试验台无法开展正式试验，项目进度被迫延后。事后运维将该卡纳入 A 类备件台账。
