描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 总线协议 | PROFIBUS DP |
| 出线方向 | 90° 直角 |
| 最高波特率 | 12 Mbit/s |
| 接口 | 9 针 Sub-D 公头，自带 PG 调试口 |
| 接线方式 | IDC 绝缘刺破式，无需剥线 |
| 终端电阻 | 内置拨动开关，ON/OFF 切换 |
| 诊断指示灯 | PWR、TxD、Term、ERR 4 颗 LED |
| 供电 | DC 4.75~5.25V，总线馈电 |
| 外壳 | 压铸锌合金全金属屏蔽壳体 |
| 工作环境温度 | -20℃ ~ +75℃ |
| 防护等级 | IP20（机柜内安装） |
| 适配线缆 | 标准紫色 PROFIBUS 双层屏蔽电缆 |
产品深度介绍

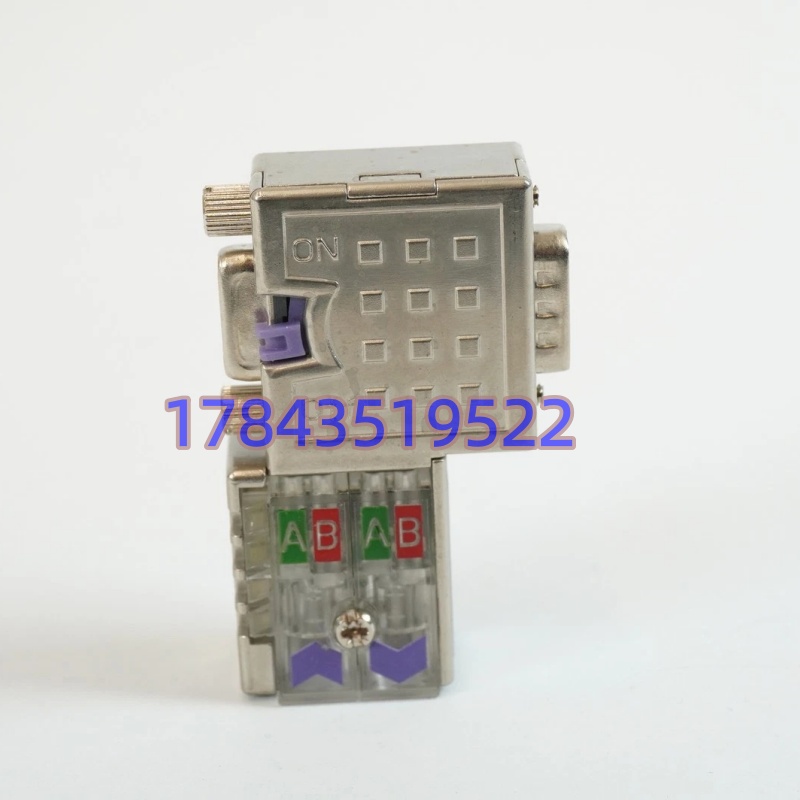

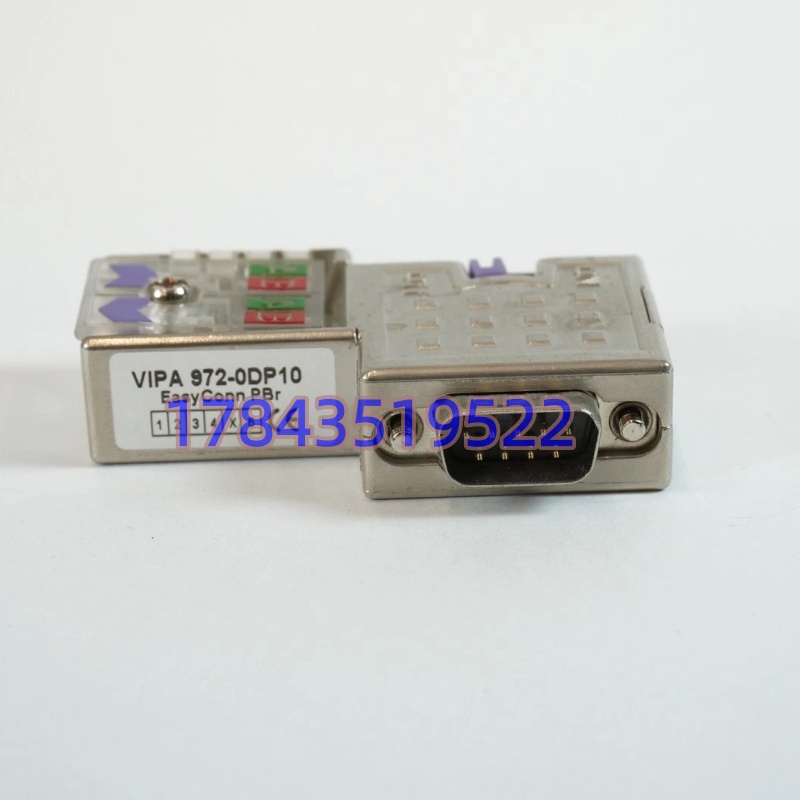

VIPA 972-0DP10 是德国 VIPA 惠朋 EasyConn 系列 PROFIBUS DP 总线连接器，90° 直角出线，适合控制柜内紧凑空间布线。全金属外壳提供优异 EMC 屏蔽，抵御变频器、大功率电机带来的电磁干扰。
采用 IDC 绝缘刺破式接线，不用剥除线芯绝缘层，施工快捷，支持反复拆装。自带 4 个诊断 LED，可直观读取总线供电、数据收发、终端电阻状态、总线故障，现场快速排查 DP 通讯问题。侧边集成 PG 编程口，电脑可直接接入调试 PLC，无需断开总线。内置可拨动终端电阻开关，总线首尾站点必须开启终端电阻，中间节点关闭。 广泛用于 VIPA 300V、西门子 S7-300/S7-400 PLC 的 PROFIBUS DP 网络，实现 CPU、远程 I/O、仪表、变频器之间 DP 总线通讯，是老 DP 项目高频损耗备件。
应用场景与行业案例
前年在轮胎厂密炼车间，PROFIBUS DP 网络频繁闪断，变频器通讯随机丢失。排查发现普通 DP 接头没有状态指示灯，故障很难定位，更换 VIPA 972-0DP10 带诊断 LED 接头后，直接通过 LED 快速定位总线接触不良问题。
典型应用场景:
- 汽车及轮胎制造 – 生产线 PROFIBUS DP 网络 输送线、密炼机、挤出机 PLC 与变频器远程 I/O DP 总线连接，强干扰环境稳定通讯。
- 石油化工 – 老装置 S7-300 DCS/PLC 系统 现场远程 I/O、智能仪表 DP 总线组网，快速诊断总线故障。
- 火力发电 – 电厂辅控 DP 网络 锅炉辅机、循环水泵 PLC 与现场仪表、变频器通讯。
- 水处理、冶金行业 – 自动化 DP 总线系统 老旧 PROFIBUS 存量项目维护替换，方便现场调试排查。
案例：轮胎厂 DP 总线抢修 去年 11 月，山东某轮胎密炼车间 PROFIBUS DP 网络间歇性中断，多台变频器与 PLC 通讯随机掉线，生产经常急停。现场原有普通 DP 接头没有故障指示灯，排查耗时很久。采购 VIPA 972-0DP10 带诊断 LED 总线接头替换。 更换后依靠 4 颗 LED 指示灯，快速定位到末端站点终端电阻开关误关闭，调整终端电阻后，DP 总线通讯稳定，通讯闪断问题彻底消除。
自控工程师反馈：PROFIBUS 网络故障排查难度高，选用带诊断 LED 的 DP 接头，能大幅缩短故障定位时间，减少停机时长。
