描述
关键技术规格
| 参数项 | 标准参数值 |
|---|---|
| 核心处理器 | ARM Cortex-M3，主频 80 MHz，ECC 内存纠错 |
| 供电规格 | AC 100–240 V，50/60 Hz，整机典型功耗 32 VA |
| 以太网接口 | 2 路 10/100 Mbps RJ45（Loop1/Loop2，上位监控网） |
| 光纤通讯通道 | 10 路 TC-net I/O 光纤接口（FX1–FX10），100 Mbps 容错环网 |
| 控制执行标准 | IEC 61131-3 全编程语言（ST/LD/FBD/SFC/IL） |
| 逻辑扫描周期 | 最小 0.4 ms，多回路 PID 无滞后运算 |
| 冗余机制 | TC-net 光纤环网自愈，链路故障 50 ms 内自动切换 |
| 本地状态指示 | RUN 运行灯、MAINT 维护灯、光纤链路 LP/LINK 故障指示灯 |
| 安装方式 | 标准 19 英寸机柜机架式安装 |
| 工作环境温度 | 0 ℃ ~ +50 ℃（控制柜内） |
| 防护等级 | IP20，仅室内电控柜使用 |
| 配套编程软件 | Toshiba Unifi NV 编程组态工具 |
| 典型配套 I/O | 同系列远程光纤 I/O 从站模块，最远单段光纤 5 km |
| 整机 MTBF | ≥55,000 小时 |
产品深度介绍

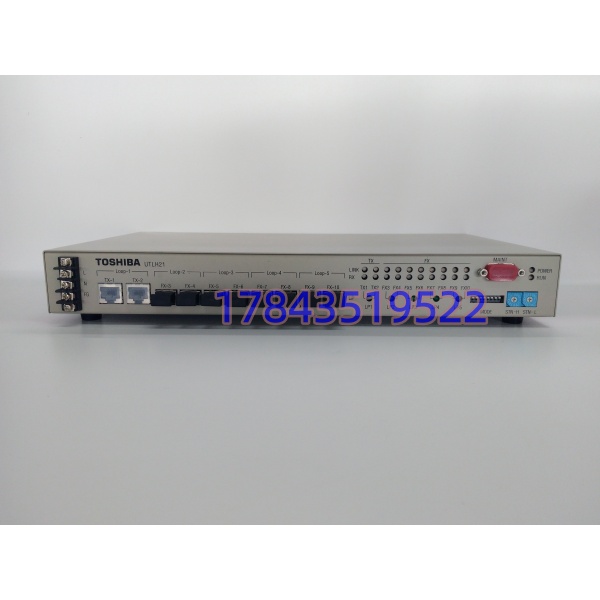

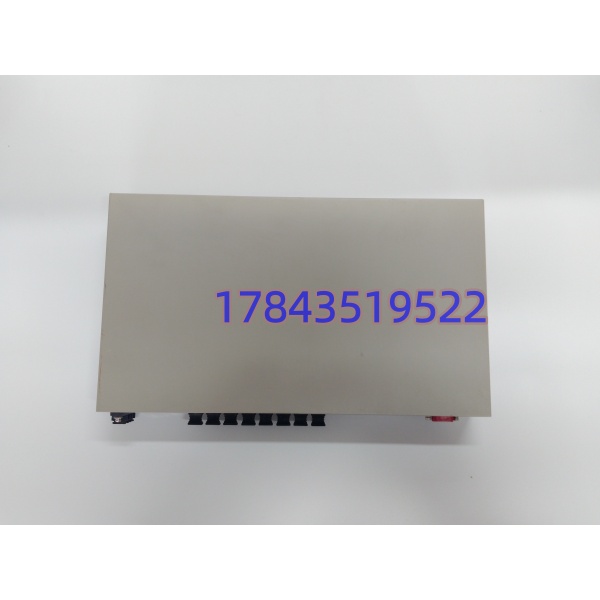

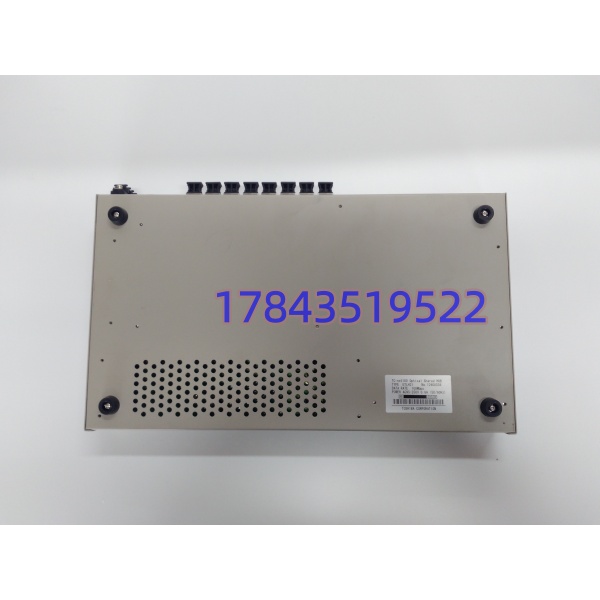

TOSHIBA UTLH21 是东芝 Unifi NV 平台一体式光纤环网主控制器，机架一体化设计，无需搭配单独底板，内置双以太网监控口与 10 路 TC-net 光纤通道。多用于日系注塑成型线、冶金热轧辅线、化纤纺丝设备、半导体制程配套自控系统，负责整机逻辑联锁、模拟量 PID 调节、远程光纤 I/O 站点数据汇总。硬件搭载硬件级 IEC 运算 ASIC，缩短逻辑扫描延时，光纤环网具备自愈冗余能力，单根光纤断线不会中断整条产线控制，大幅降低非计划停机时长。板载全通道电气隔离，可抵御变频器、伺服电机带来的强电磁干扰，适配车间复杂供电工况。目前该型号原厂已逐步减产，存量产线改造替换货源稀缺；整机无需改造机柜安装位，仅核对光纤地址拨码、固件大版本即可直接上机，省去整套控制柜改造成本，适合老旧东芝自控系统延寿改造。
常见问题解答
- 老哥，UTLH21 支持带电插拔更换整机吗？答：整机单元不支持热插拔。设备通电时断开 AC 供电端子或直接拔出机架，会直接中断 TC-net 光纤环网，全线远程 I/O 站点瞬间失控，注塑、轧机这类重载设备极易出现撞模、堆料故障。更换必须先切断整机 AC 输入电源，全程佩戴防静电手环操作。我见过塑胶厂电工带电拔模块，整条成型线 12 台机台全部急停，返工清料耗时 4 小时。
- 旧控制器是 UTLH21，换新机需要重新下载整套程序吗？答：必须完整重新下装项目工程。控制器本地无程序持久存储，断电后 RAM 内逻辑、PID 参数全部清空。拆卸旧设备前，先在组态软件完整备份工程、光纤站点地址配置；新机上电前先拨好 STN-H 站地址，核对固件版本后再下载程序，下载完成手动触发一次环网扫描确认光纤链路全部在线。
- UTLH21 有没有升级替代型号，能不能直接替换？答：同系列升级款为 UTLH31，外形机架尺寸一致可直接安装，但硬件光纤芯片、固件协议存在差异。如果原有产线光纤 I/O 从站型号老旧，直接替换 UTLH31 会出现链路握手失败；仅当现场所有远程 I/O 为新款时才能直接互换，否则需同步升级从站固件，采购前建议提供现有全套 I/O 型号核对兼容性。
- 怎么确认你们发的是全新原装，不是翻新维修设备？答：每台整机附带原厂机身序列号、出厂合格证，入库使用 Fluke 115C 万用表做绝缘、通断检测，搭建完整 TC-net 光纤环网测试台连续 24 小时满载跑逻辑，出库附带纸质完整检测报告。翻新维修件会提前标注成色，外壳划痕、内部动焊痕迹绝不混充全新货源，支持客户远程视频通电、查看所有指示灯状态。
- 固件版本不匹配上机后会出现什么故障？答：轻则光纤链路 LINK 灯持续闪烁、远程 I/O 数据频繁断连，重则控制器 MAINT 故障红灯常亮，整条 TC-net 环网瘫痪。之前化纤技改现场，维护人员安装高版本 UTLH21，原有光纤从站固件仅支持 V2.2，底层通讯帧校验不兼容，纺丝机温控回路全部失控，批量产出次品。采购前务必提供旧设备固件号，我们可预刷匹配固件版本。
- 现场变频器干扰强，TC-net 光纤布线有什么避坑要点？答：光纤线缆单独穿金属线槽，与动力电缆间距至少 40 cm，禁止和伺服动力线同槽铺设；光纤接头端面保持无尘，粉尘会导致光功率衰减、链路频繁掉线；机柜接地铜排与大地可靠连接，接地电阻＜4 Ω。不少现场图省事混铺线缆，环网每日多次自愈切换，反复启停影响生产稳定性。
- 质保多久？误接高压烧毁是否保修，能远程协助调试吗？答：全新原装整机质保 12 个月，人为错接 380V 高压、静电击穿、带电插拔造成的硬件损坏不在质保范围。发货前提供站地址拨码、光纤环网接线、程序下载完整操作要点；上机出现光纤链路报错、逻辑不执行、通讯掉线问题，可安排东芝自控资深工程师远程线上排查参数与硬件链路故障。
