描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 总线类型 | VME 总线（VersaModule Europa） |
| 型号全称 | TVB-1202-1ANET / 1381-647980-12 |
| 应用设备 | TEL MARK7/8 半导体刻蚀、沉积设备 |
| 接口配置 | 专用通讯接口 + VME 总线金手指 |
| 工作电压 | 5V DC（VME 总线供电） |
| 工作温度 | 0°C ~ +50°C（机柜环境） |
| 板卡尺寸 | 标准 VME 单宽板卡（160mm×100mm） |
| 功耗 | ＜15W |
| 认证 | CE、SEMATECH 半导体设备认证 |
| 兼容性 | 适配 TEL 1381 系列控制系统 |
产品深度介绍

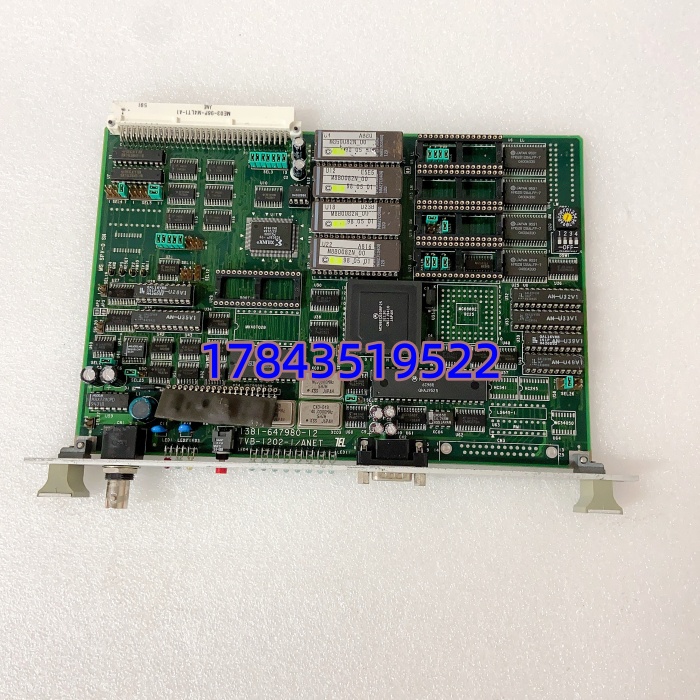

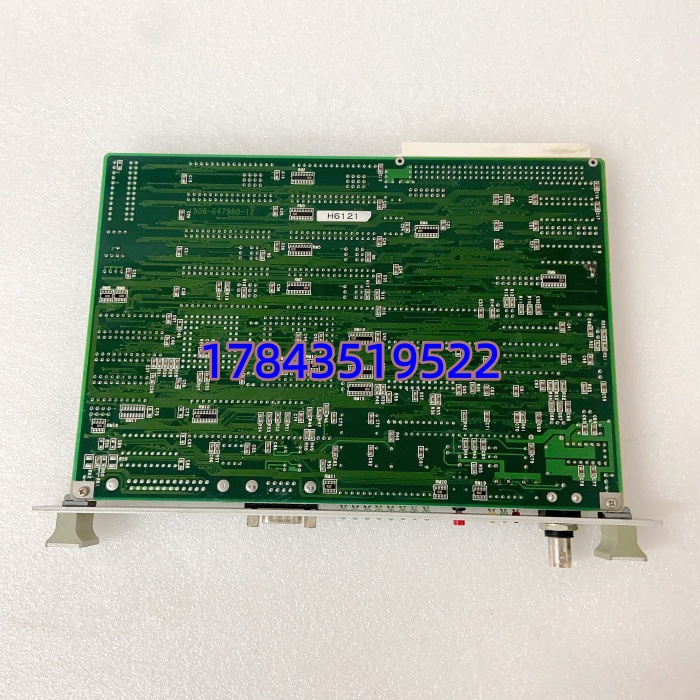

TEL TVB-1202-1ANET（1381-647980-12）是东京电子专为半导体晶圆制造设备开发的VME 总线通讯控制卡，属于 TVB 系列核心板卡。该卡件主要用于 TEL MARK7/8 等刻蚀、沉积设备的主控单元与分布式 I/O 模块之间的数据传输与指令交互，承担设备运行过程中实时通讯、信号转换与控制逻辑执行的关键作用。
作为半导体设备的 “通讯中枢”，TVB-1202-1ANET 采用工业级元器件与高可靠性 PCB 设计，可在半导体车间高粉尘、强电磁干扰环境下长期稳定运行。板卡集成专用通讯芯片与 VME 总线控制器，支持高速数据传输，确保设备运动控制、工艺参数调节等指令的实时响应，是保障半导体设备高精度、高稳定性运行的核心备件。
应用场景与行业案例
工程痛点描述
半导体晶圆制造设备（如刻蚀机、沉积机）需 24 小时连续运行，对通讯稳定性要求极高；普通工业通讯卡无法适配半导体设备专用 VME 总线协议，易出现数据丢包、通讯中断，导致工艺异常、晶圆报废，单批次损失可达数十万。
典型应用场景
- 半导体制造 – 刻蚀设备（Etcher）用于 TEL MARK7/8 刻蚀机主控与腔体 I/O 模块通讯，传输射频功率、气体流量、腔体压力等关键工艺数据，保障刻蚀精度。
- 半导体制造 – 薄膜沉积设备（CVD/PVD）控制沉积过程中温度、真空度、气体配比的实时调节，确保薄膜厚度均匀性，满足纳米级工艺要求。
- 半导体制造 – 晶圆检测设备实现检测数据高速上传与控制指令下发，保障晶圆缺陷检测的准确性与效率。
真实案例
案例：某晶圆厂刻蚀设备通讯故障抢修2025 年，上海某 12 英寸晶圆厂一台 TEL MARK8 刻蚀机突发通讯中断，设备报警停机，影响 500 片晶圆生产。排查后确认是原厂 TVB-1202-1ANET 卡件老化失效。紧急采购同款原装卡件，更换后设备通讯恢复，连续运行 3 个月无故障，避免了约 200 万元的生产损失。设备主管反馈：“半导体设备专用卡件必须用原装，兼容性和稳定性是替代件没法比的。”
