描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | TEAM BL0308 |
| 总线类型 | VME 总线接口（PC0014-P） |
| 供电电压 | 24V DC ±10% |
| 数字输入 | 16 路，24V DC 电平 |
| 数字输出 | 16 路，每路 0.5A |
| 通讯接口 | 以太网 10Base-T、RS-232、USB |
| 处理器 | BL0308 微控制器，48MHz |
| 内存 | Flash 192KB，RAM 20KB |
| 工作温度 | -20℃ ~ +60℃（工业级） |
| 尺寸 | 标准 VME 板卡规格（约 160×100×30mm） |
| 认证 | CE、UL、RoHS |
产品深度介绍

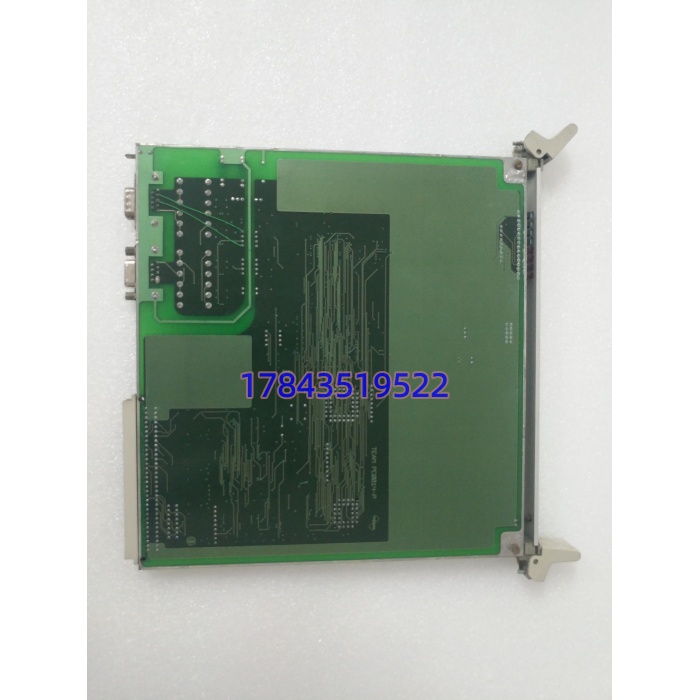

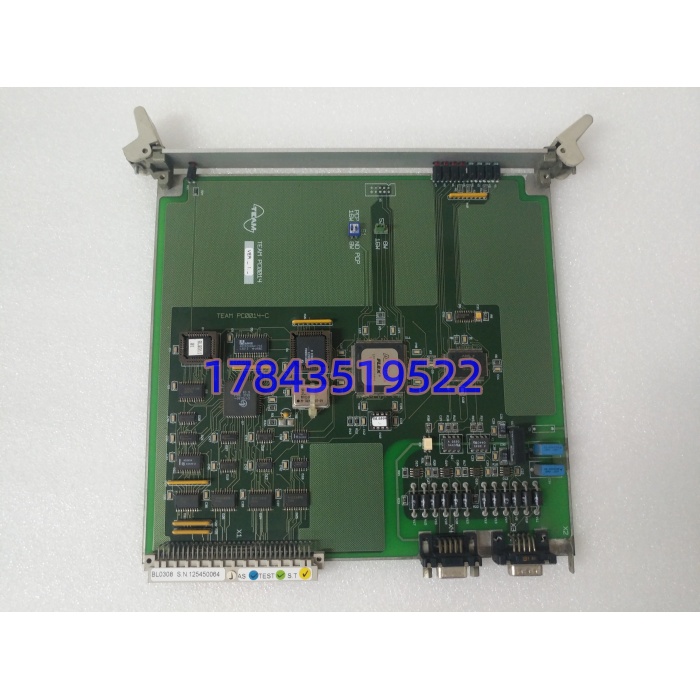

TEAM BL0308 是 TEAM 公司推出的高性能 VME 总线接口控制板卡，专为工业自动化系统设计，作为 VME 总线与外部设备的核心接口，实现可靠的数据采集与过程控制。
模块搭载 48MHz 微控制器，集成 16 路数字输入 / 输出通道，支持 24V DC 工业电平信号；配备以太网与 RS-232 双通讯接口，可对接 PLC、DCS 及上位机，满足远程监控与数据传输需求。采用工业级 PCB 与抗振动设计，适应电力、石化、冶金等恶劣工况，是 VME 总线控制系统的关键备件。
应用场景与行业案例
工程痛点
工业控制中 VME 总线系统常面临接口兼容性差、I/O 点数不足、通讯不稳定问题：传统板卡总线适配性差，通道数量有限，抗干扰能力弱，易导致数据丢包或控制失效，维护成本高。
典型应用场景
- 电力行业 – 电站 VME 系统控制电站监控系统数据采集与设备控制，VME 总线适配，高抗干扰保障电力系统稳定运行。
- 石化行业 – 反应釜过程控制防爆区设备开关量信号采集与联锁控制，16 路 I/O 满足多节点控制需求。
- 冶金行业 – 轧机数据采集轧机生产线设备状态监测与信号传输，高速响应适配高频工况。
- 工业自动化 – 非标设备控制专用设备 VME 总线接口扩展，实现设备间数据交互与协同控制。
真实案例
某冶金企业轧钢生产线原用旧款 VME 板卡，I/O 点数不足，通讯频繁中断，每月因故障停机超 8 小时。更换 10 块 TEAM BL0308 后，16 路 DI/DO 满足扩展需求，以太网通讯稳定无丢包；高抗振动设计适配轧机强振动环境，故障停机时间降至每月 1 小时内，运维效率大幅提升。
质量控制流程
- 入库验收检测
- 核对 TEAM 原厂序列号、出厂标签、VME 接口型号
- 外观无划痕、无腐蚀、金手指无氧化，接口完好
- 核对出厂合格证，确保全新原装、原厂防静电袋未拆封
- 上机功能测试
- 测试环境：VME 总线专用测试机架
- 测试内容：24V 供电测试、16 路 DI/DO 通道校验、以太网 / RS-232 通讯测试、24 小时老化测试
- 记录：通道响应正常、通讯无丢包、运行稳定，生成测试报告
- 电气参数测试
- 绝缘电阻：500V 摇表测试＞10MΩ
- 通道耐压：24V DC 通道间无短路
- 接口导通：VME 接口针脚导通正常
- 固件 / 配置验证
- 核对固件版本，适配 VME 总线协议
- 记录通讯地址与通道配置，确保即插即用
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 防潮纸箱包装，附检测报告
