描述
产品详情

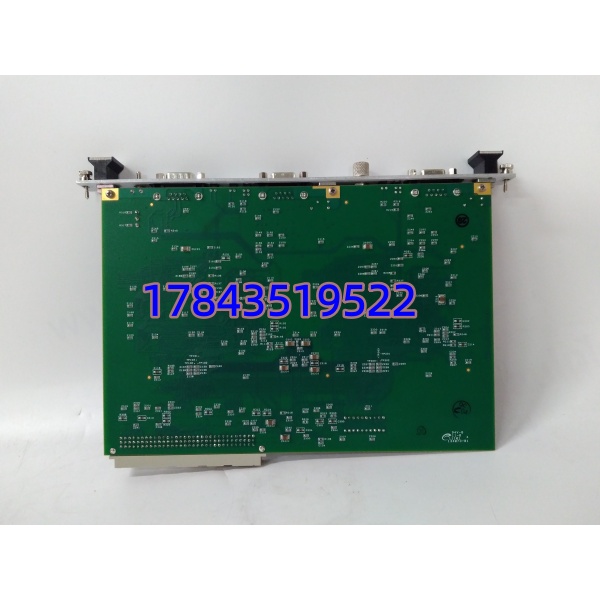

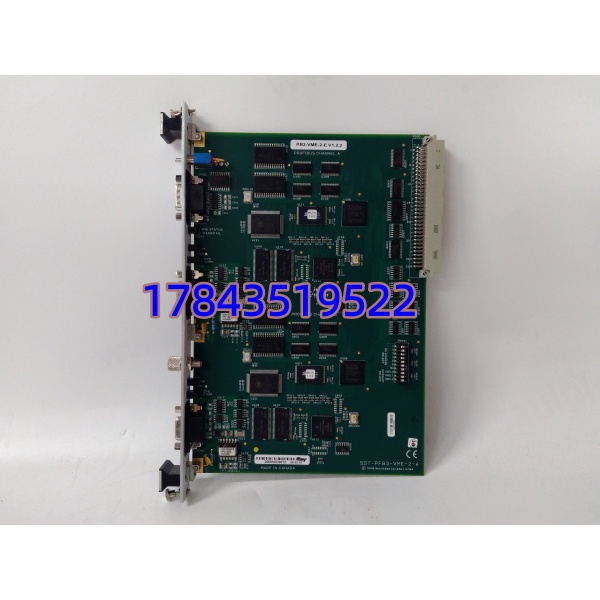

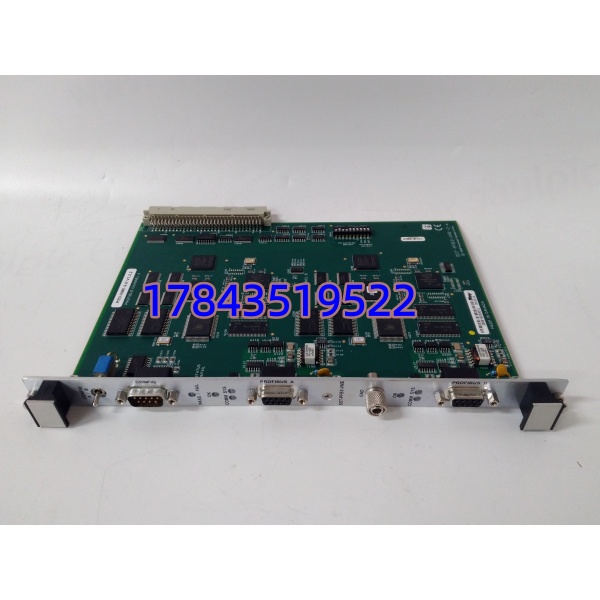

・型号：SST-PFB3-VME-2-E
・品牌：SST
・系列：VME Profibus DP 通讯卡
规格参数
| 参数项 | 参数数值 |
|---|---|
| 板卡规格 | 6U VME，单槽位占用 |
| VME 总线标准 | VME64，支持 A16/A24/A32 寻址，D08/D16/D32 数据传输 |
| Profibus 协议 | DP-V0 周期 IO、DP-V1 非周期参数读写 |
| DP 通讯速率 | 9.6k~12Mbps 自适应 |
| 主站模式容量 | 最多 126 台 DP 从站设备 |
| 电气隔离 | Profibus 侧与 VME 背板 1500VAC 隔离 |
| 板载缓存 | 双端口共享 RAM，本地 Flash 存储组态固件 |
| 面板接口 | 9 针 DB9 Profibus 总线口、调试 RS232 串口 |
| 供电需求 | VME 背板 + 5V 供电，整机功耗约 7W |
| 工作温度 | 0℃ ~ +55℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 抗振动标准 | 4~100Hz 正弦三轴振动测试 |
| 外形尺寸 | 233×167×64mm |
| 整机净重 | 0.5kg |
| MTBF 参考 | ＞8.8 万小时（标准机柜恒温工况） |
产品介绍
SST-PFB3-VME-2-E 是面向 VME 架构工控主机的专用 Profibus DP 网关卡，插入 VME 机架插槽后，打通上位 VME 主控与现场 DP 变频器、远程 IO、阀门定位器的数据链路。板上搭载独立通讯协处理器，所有 DP 报文收发、时序校验、故障诊断由本地芯片完成，不会占用 VME 主机运算资源，高点位场景不会拉长系统扫描周期。
对比老款 SST-PFB3-VME-2 无后缀版本，E 后缀版本强化总线隔离电路，增加浪涌吸收器件，电厂、钢厂强电磁环境下降低总线断线概率；自带 Flash 可本地存储 GSD 配置，更换主机无需重新导入设备描述文件。普通第三方 PCI 转 DP 卡无法兼容 VME 背板寻址时序，老款冗余机组改造只能选用该系列原厂卡件。
应用场景与行业案例
痛点切入
我在电厂、成套设备改造经常碰到 VME 系统通讯瓶颈：VME 主机原生无 DP 接口，外接协议转换器数据延迟超 100ms，调节阀震荡；普通通讯卡无独立协处理，挂载超过 30 台从站后整机扫描周期翻倍；总线无电气隔离，现场电机启停浪涌击穿背板主控，整套机组联锁跳机。
典型场景
- 火电汽轮机 VME 调速系统：对接励磁直流驱动、转速采集 DP 模块，闭环调节汽机负荷，适配冗余安全机组。
- 钢厂热轧主传动控制柜：多台大功率 DP 变频器组网，实时采集电流、温度运行数据上传 VME 主控。
- 化工大型压缩机组控制系统：DP-V1 读写压缩机在线参数、故障代码，支持不停机远程调试。
- 轨道交通测试 VME 工控台：实验室多传感器 DP 从站批量数据采集，稳定适配长时间连续测试工况。
真实案例
某自备电厂汽机调速系统采用 VME 架构主机，原配套老款无隔离 DP 卡，每次厂内大功率水泵启动，DP 总线瞬间断线，汽机负荷波动超 5%。更换两块 SST-PFB3-VME-2-E 隔离版通讯卡，分别接入高低压两套 DP 网络，现场变频器、转速采集模块全部重新分配站地址。上线运行 3 个月，多次大功率设备启停未再出现总线离线，DP 数据刷新延迟稳定控制在 15ms 以内。车间采购同款卡件作为常备备件，规避通讯卡故障停机风险。
