描述
产品详情

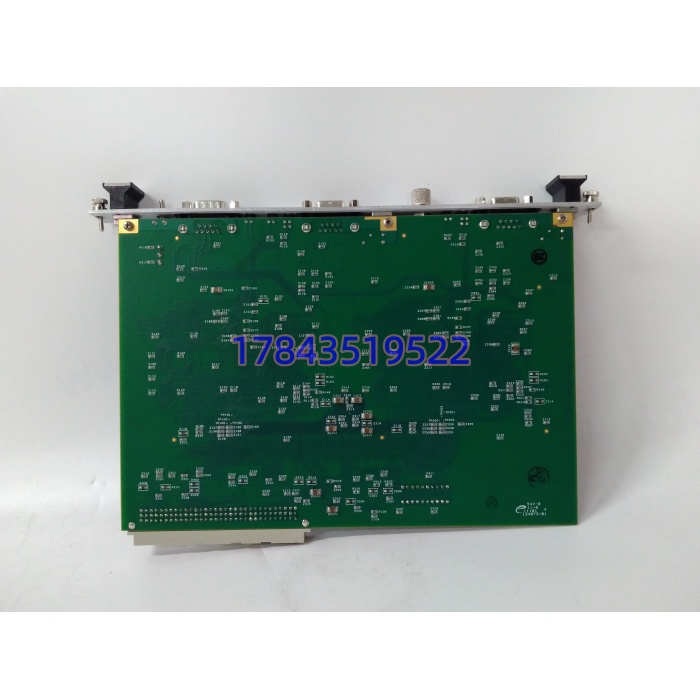

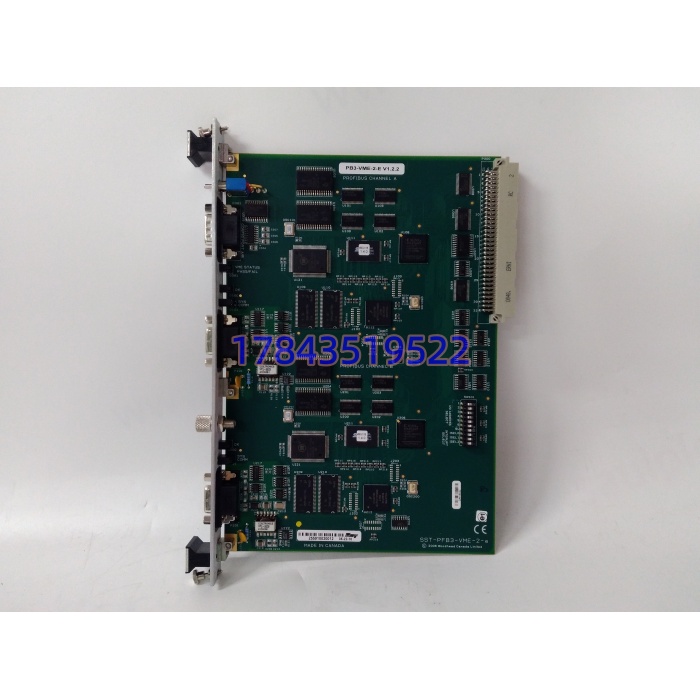

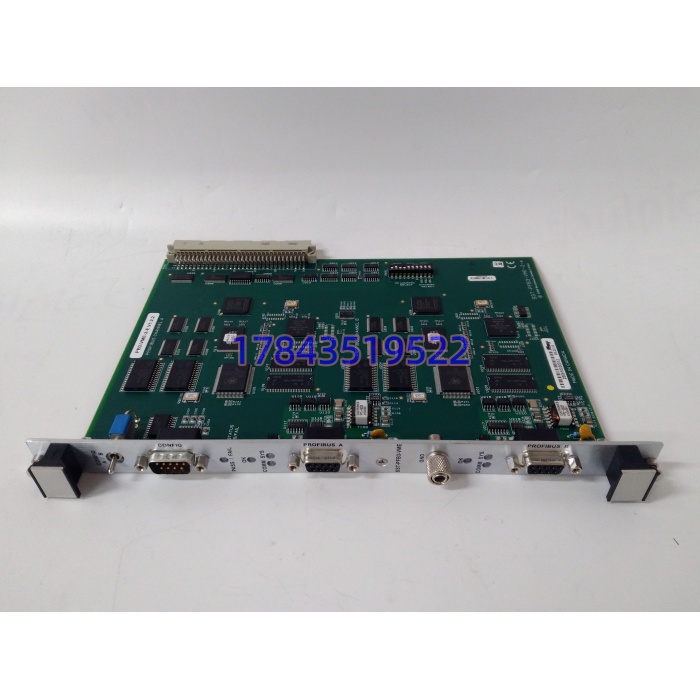

・型号：SST-PFB3-VME-2-E / PB3-VME-2-E
・品牌：SST
・系列：PB3 VME Profibus 总线通讯卡
规格参数
| 参数项 | 参数数值 |
|---|---|
| 完整物料型号 | SST-PFB3-VME-2-E（简称 PB3-VME-2-E） |
| 硬件架构 | 6U 单槽标准 VMEbus J1/J2 背板接口 |
| Profibus 通道 | 2 路独立 DB9 DP 总线端口，支持主站模式 |
| 总线速率范围 | 9.6kbit/s ~ 12Mbit/s 自适应，拨码可固定速率 |
| 单通道最大从站容量 | 124 台标准 DP 从站设备 |
| 电气隔离等级 | 1500VDC，DP 总线与 VME 背板完全隔离 |
| 数据缓存 | 8K×16bit 双端口 RAM，零拷贝数据交互 |
| 背板供电 | DC 5V，整机最大工作电流 1.2A |
| 工作温区（-E 扩展版） | -25℃ ~ +70℃，无冷凝柜内环境 |
| 普通标准版温区 | 0℃ ~ +60℃，仅适用于恒温中控机房 |
| 支持系统内核 | VxWorks、嵌入式 Linux、Windows 实时系统 |
| 电磁兼容标准 | IEC 61000-6-2 重工业 EMC 等级 |
| 整机尺寸 | 233mm × 160mm × 20mm，单槽 VME 标准尺寸 |
| 原厂标定 MTBF | 57000 小时（25℃恒温工况） |
| 生命周期状态 | 原厂停产 DISCONTINUED，无全新量产货源 |
产品介绍
（随机开头策略 D：核心数据驱动切入）单块 SST-PFB3-VME-2-E 可同时搭建两条互不干扰的 Profibus DP 总线，双通道硬件隔离设计，一条总线短路不会牵连另一路通讯链路，这是普通单通道 VME 通讯卡不具备的冗余能力。VME 架构涡轮机组、轨道联锁主机、大型测试平台普遍依赖这款板卡对接变频器、远程 I/O 分站。国内火电、冶金存量 VME 控制系统保有量庞大，SST 原厂已永久停产该系列通讯卡，海外拆机货源集中调货周期普遍 60 天以上。根据 SST 原厂 PB3 系列硬件手册标定，1500V 隔离电路能隔绝大功率电机启停带来的共模干扰，总线切换响应时长小于 10ms。站在库存资金 ROI 测算角度，每套 VME 主控机柜常备 1 块缓冲备件，故障整机替换、总线重新组态调试时长控制在半天内，规避机组非计划停机带来的发电量亏损、生产订单赔付。
应用场景与库存策略
痛点切入
VME 系统 DP 通讯卡通道烧毁后，整条 Profibus 总线的现场仪表、执行器数据全部失联，机组调速、安全保护逻辑失效，只能降负荷或全线停机。原厂永久停产无新品补货，市面仅有零散拆机库存，临时寻货等待周期动辄两月。多数运维班组只储备 CPU、电源板卡，忽略总线通讯核心备件，长期停产综合损耗远高于备件仓储持有成本。
典型场景与备货建议
- GE Mark VI 燃气轮机 VME 控制柜：24 小时并网发电，机房高温、变频器强电磁干扰；建议每台涡轮机组常备 1 件安全库存，年度大修同步通电复测双通道总线切换性能。
- 钢铁热轧产线 VME 主控系统：对接辊道伺服、冷却阀组 DP 分站，车间粉尘浓度高；采用供应商寄售代管库存，无需一次性大额资金占用现金流。
- 城市轨道交通信号联锁主机：户外机房昼夜温差大，冬季低温易造成普通通讯卡启停故障；优先储备 – E 宽温版本，每套联锁机柜固定备件 1 块。
- 航空粒子加速器测试控制平台：高精度同步采集，总线实时性要求严苛；该型号无复产计划，多实验室、多机组集中运维企业建议批量锁库囤货。
真实案例
河南某联合循环电厂 2 号燃机 VME 机架 SST-PFB3-VME-2-E 单通道芯片击穿，全厂振动、温度变送器数据中断，机组保护逻辑失效被迫降负荷运行。电厂备件库无同款通讯板，海外拆机货源调货周期 66 天，只能单机组低负荷发电，22 天少发电量与电网考核罚金合计 132 万。后期更新备件 ABC 分类，将 SST-PFB3-VME-2-E 划入 A 类核心通讯备件，每套 VME 控制柜固定 1 块缓冲库存，同步锁定现货供应商渠道；次年同款板卡总线接口老化失效，当日完成整机替换、总线参数校准，机组快速恢复满负荷并网，未产生额外发电亏损。
