产品深度介绍

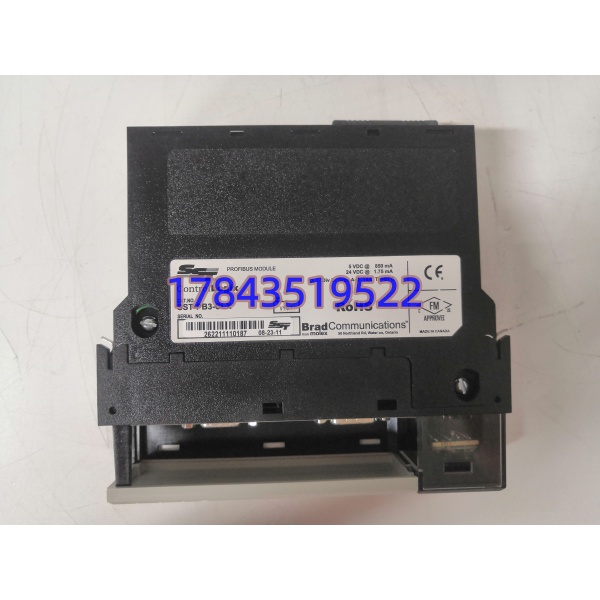

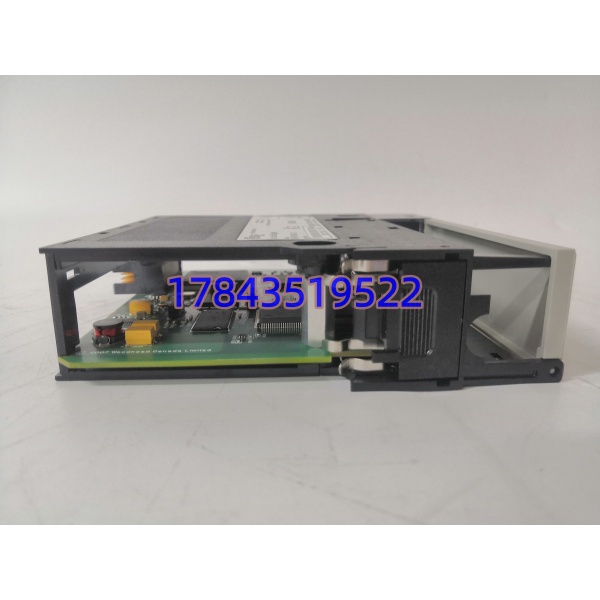

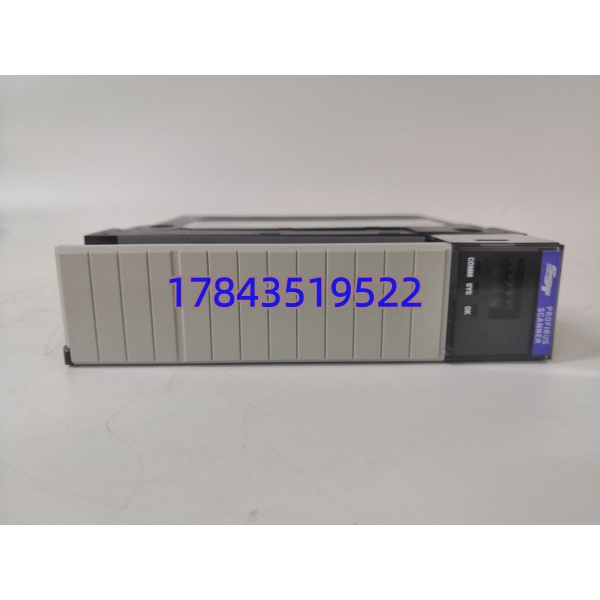

SST-PB3-CLX 是专为罗克韦尔 ControlLogix 1756 系列 PLC 设计的 Profibus DP 主站通讯卡，解决 AB 原生控制器无 DP 协议接口的兼容问题。模块插入机架任意空闲插槽，通过 Logix 背板与 CPU 实时交换数据，对外引出标准 Profibus RS485 总线。单卡可驱动变频器、流量仪表、第三方远程 I/O、称重模块等各类 DP 从站设备，搭配专用组态工具导入 GSD 文件即可完成站点映射，数据直接映射至控制器标签，无需复杂编程。总线侧光电隔离设计，能隔绝现场设备浪涌、接地电势差，避免干扰传导至 PLC 背板造成整机故障，多用于进口产线技改、欧标设备配套 AB PLC 的备件替换场景。
应用场景与行业案例
工程痛点描述大量进口欧美生产线采用 ControlLogix 主机搭配 DP 总线传动设备，原厂 SST-PB3-CLX 供货周期普遍 2–3 个月。通讯卡老化会出现从站随机掉线、读写数据丢包、变频器启停失控；若误用 CompactLogix 专用 SST-PB3-MV 卡，硬件尺寸、背板协议不匹配，上机直接背板报错，整条产线传动全部停机。
典型应用场景
- 汽车整车 / 零部件生产线 – 流水线传动控制伺服、变频驱动器 DP 总线组网，输送线、焊接工位多电机联动数据交互，保障流水线连续运转。
- 精细化工装置 – 反应釜、输送泵控制系统进口 DP 型质量流量计、变频泵采集流量转速信号，防爆车间隔离总线抵御电磁干扰。
- 水泥建材生产线 – 原料磨、窑炉传动 PLC大功率高压变频器、料位计 DP 总线集中采集，车间粉尘、变频强干扰环境稳定通讯。
- 食品饮料灌装线 – 高速输送、包装设备称重模块、阀门定位器 DP 组网，高精度物料流量数据实时上传 Logix 控制器。
- 港口散料输送系统 – 皮带机、堆取料机控制柜多段皮带变频远程 DP I/O，长距离总线传输，无人值守堆场稳定运行。
真实现场案例今年上半年，华东某汽车零部件冲压产线 1756 机架 SST-PB3-CLX 通讯卡故障，12 台伺服驱动器频繁离线，冲压工位反复停机，单日产能损耗严重。原厂订货周期 80 天，运维调取全新原装现货，更换前完整记录 DP 总线终端电阻、各从站 GSD 配置、RSLogix 标签映射。短时停机插拔更换，导入原有组态后全部伺服站点恢复通讯，整条冲压线满负荷稳定生产。项目结束后企业储备 2 块 SST-PB3-CLX，纳入冲压工段关键通讯备件清单。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂批次，匹配原厂装箱清单
- 防伪识别：板卡正面丝印型号原厂系统核验，原厂规格标签无撕毁涂改
- 外观检查：电路板无发黄鼓包、背板金手指无氧化、DB9 接口无锈蚀、无维修补焊痕迹
- 附件核对：配套 DB9 总线端子头、驱动软件光盘、安装说明书齐全
2. 上机功能测试
- 测试环境：1756-A4 标准 CLX 机架、1756-L73 CPU、DC24V 稳压电源、Fluke 115 万用表、DP 模拟从站、RSLogix5000
- 测试内容：
- 通电自检：模块 RUN、DP 状态灯自检正常，无持续故障告警
- DP 总线全站点测试：挂载多台模拟从站，读写输入输出数据无丢包
- 背板交互测试：控制器标签与 DP 站点数据实时同步，无读写报错
- 连续老化：24 小时不间断总线读写运行，记录板卡表面温升
- 交付资料：可同步提供全程测试实拍照片、测试视频存档
3. 电气参数测试
- 绝缘电阻：500V 摇表检测 DP 总线与 PLC 背板隔离电阻，阻值＞100 MΩ
- 供电回路校验：1756 背板输入电流、整机功耗匹配原厂标准范围
- DB9 端口耐压校验：总线端子对地隔离耐压符合 Profibus 工业规范
4. 固件与配套校验
- 固件版本读取并记录，区分 SST-PB3-CLX 与 SST-PB3-MV 硬件固件差异
- DB9 总线接线定义、终端电阻拨码位置拍照留存，方便现场复刻原有接线
5. 最终质检与包装
- 质检人员签字登记通讯卡序列号与检测日期
- 独立防静电真空袋密封模块
- 气泡膜缓冲 + 硬质纸箱封装，内置防潮干燥剂
- 箱体粘贴 QC 合格标签，标注型号、检测日期
