描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|

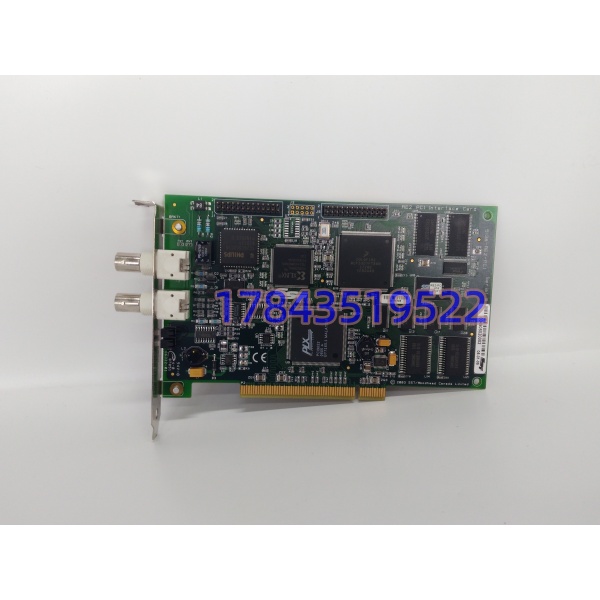

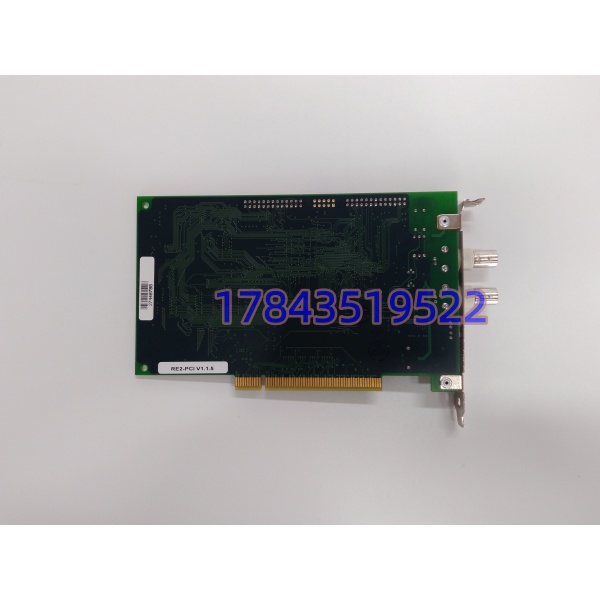

| 完整型号 | 5136-RE2-PCI |
| 总线标准 | 32 位 PCI Rev2.2，33MHz，兼容 5V 工业 PCI 插槽 |

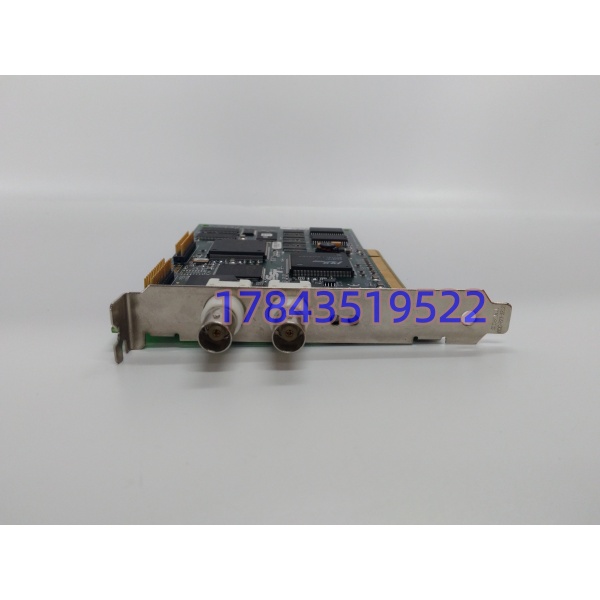

| 网络接口 | 两路后置 BNC 同轴连接器，适配 AutoMax DCS-NET 同轴总线 |
| 板载处理单元 | 独立 32 位 RISC 协处理器，100MHz 主频，128MB 本地内存 |
| 供电需求 | PCI 插槽 + 5V 直流，典型功耗 545 mA |
| 工作温度 | 0 ℃ ~ +50 ℃ |
| 存储温湿度 | -40 ℃ ~ +85 ℃，湿度 5%–95% 无冷凝 |
| 板卡尺寸 | 167.6 mm × 106.7 mm（6.6 × 4.2 英寸） |
| 配套软件 | 自带 DCS-NET 网络配置、远程 IO 数据采集驱动程序 |
| 网络功能 | 可作为网络 0 号主站，也可分配任意分站地址接入总线 |
| 诊断标识 | 板载状态指示灯，用于总线通讯、板卡运行故障排查 |
| 合规认证 | CE 工业电磁兼容认证 |
产品深度介绍
5136-RE2-PCI 是 SST 专为 Reliance AutoMax 老款集散控制系统开发的上位机通讯板卡，安装在工控机标准 PCI 插槽内，依靠双 BNC 同轴线缆对接厂区 DCS-NET 控制总线，打通 PC 端与 FlexPak3000 系列驱动器、远程 IO 分站的数据通道。板卡搭载独立协处理器，完整承担总线协议运算，不会占用工控机 CPU 算力，保障实时读写工艺参数、设备状态、故障报警数据。该硬件是早年冶金、造纸、油气行业存量 Reliance 产线上位监控的核心配件，原厂停产后，库存备件用于老旧产线抢修、年度备件储备，出库前完成全套总线通讯实机测试，上机即可接入原有网络拓扑。
应用场景与行业案例
工程痛点
大量服役 15 年以上的 Reliance AutoMax 产线仅依靠同轴 DCS-NET 组网，无以太网升级改造预算。一旦 5136-RE2-PCI 板卡 BNC 接口氧化、协处理器故障，上位监控画面全部黑屏，操作员无法查看温度、压力、电机运行数据，只能现场就地操作设备；原厂调货周期 8–14 周，现货备件能大幅缩短停机时长。
典型应用场景
- 造纸生产线自动化对接 FlexPak3000 传动驱动器，采集纸机辊速、张力、烘干温度数据，上位机实现整线速度联动调节。
- 冶金热轧 / 冷轧机组钢厂老式 Reliance DCS 系统，采集轧机负载、冷却水压、辊道电机状态，实现工艺曲线存储与追溯。
- 油气压缩机站监控配套透平辅控系统，远程读取机组振动、油压、温度报警，搭建本地 PC 监控站。
- 化工连续反应装置AutoMax 远程 IO 分站采集釜体压力、液位，上位机做数据归档与连锁预警。
- 水厂大型泵站老式控制系统老旧同轴总线网络，多台泵组状态集中采集、运行时长统计。
真实抢修案例
去年秋季，华北某造纸厂 2 号高速纸机上位机通讯中断，监控界面无任何数据反馈，现场维修人员排查后确认工控机内 5136-RE2-PCI 损坏。联系原厂后告知型号停产，调货需 3 个月，产线每停机一天损耗超 12 万。采购当天调取我方库存同款板卡，完成 PCI 总线识别、同轴总线通讯 24 小时压力测试后隔日发出，现场更换仅 15 分钟，无需修改原有总线分站地址、上位驱动程序，监控系统立即恢复数据读取，后续该厂一次性备货 2 块同型号板卡做应急储备。
核心卖点与差异化
- 整机全流程电气 + 总线实机老化测试，PCI 识别、双 BNC 总线读写满载运行 24 小时，可提供测试照片、录屏核验，规避上机通讯异常返工。
- 硬件、协议完全匹配存量 AutoMax 同轴网络，替换后无需修改工控机驱动、总线分站编号、上位组态工程，停机更换时长控制在 20 分钟内。
- 板载独立 RISC 协处理器，协议运算不占用主机 CPU，多站点并发采集无数据延迟，对比早期 ISA 版本采集效率提升 40%。
- 现货统一提供 12 个月质保，使用周期内出现总线断连、板卡硬件故障免费换新，区别于无质保拆机二手件。
- 原装库存板卡 BNC 同轴接口无氧化、PCB 无维修焊点，序列号可核对原厂批次，杜绝翻新改装次品。
