描述
产品深度介绍

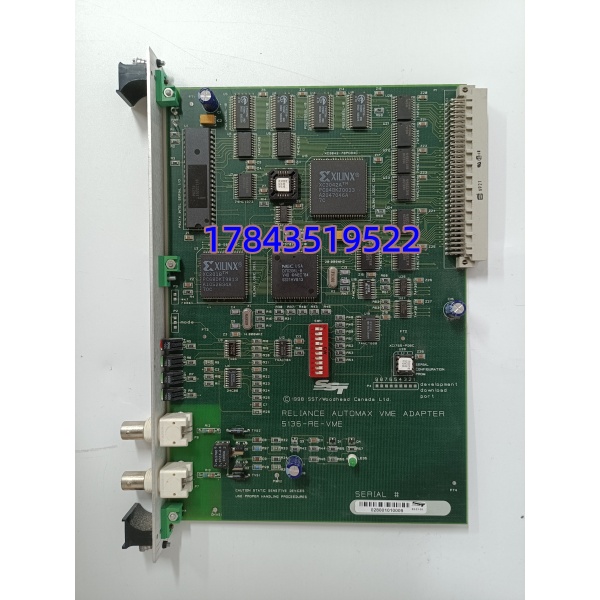

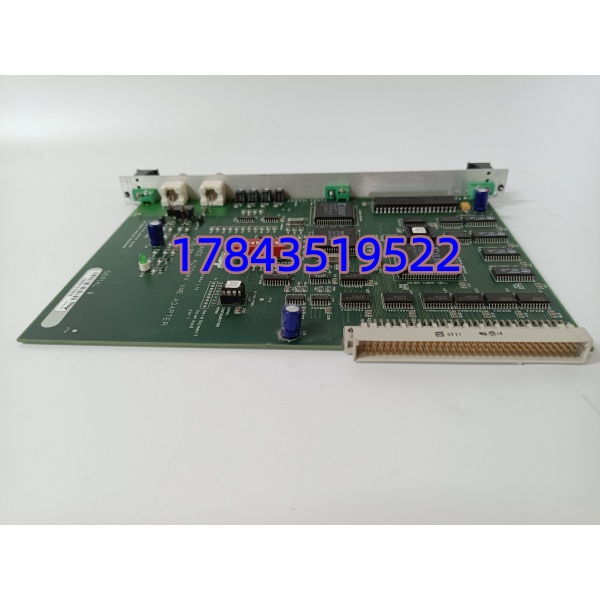

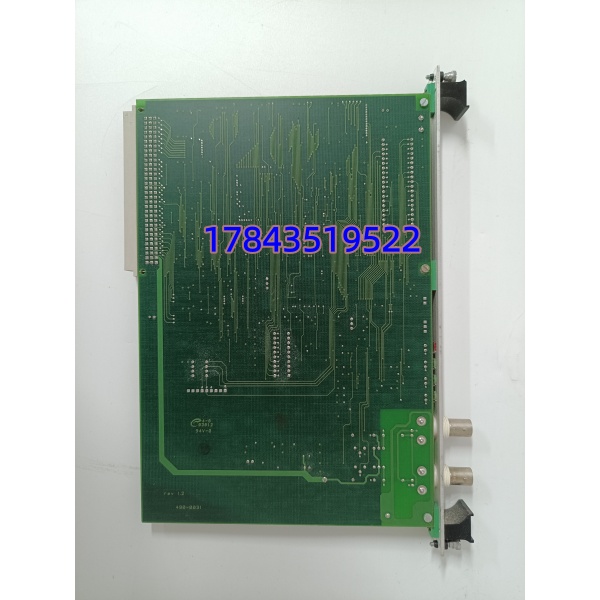

SST 5136-RE-VME 是专为 Reliance 瑞恩传动配套开发的 VME 智能通讯卡，作为 VME 主机与 R-Net 传动网络的协议网桥。板卡搭载独立 i960 运算芯片，所有 R-Net 报文解析、周期数据刷新、故障诊断全部在本地完成，不会占用 VME 主机 CPU 资源，保障轧机、透平等高速运动控制时序稳定。前置 DB9 通讯口带 500V 光电隔离，车间大功率变频器启停产生的脉冲干扰不会窜入 VME 背板，避免主机死机、数据跳变。通过 VME 共享内存实现主机与 R-Net 站点高速数据交互，可同步读取变频器转速、电流、故障代码，下发速度、张力给定指令；单卡可挂载多台 AutoMax 远程 I/O 与传动单元。该型号早已停产，冶金轧钢、老旧透平机组存量设备无通用替代卡，整机插槽、寄存器地址、固件协议完全统一，可直接插拔替换无需改造机柜布线。
应用场景与行业案例
工程痛点热轧、冷轧产线依靠 5136-RE-VME 实现主控制器与多组传动辊道通讯，通讯卡故障会导致全线辊道失控、钢板堆钢报废；原厂海外调货周期 10~14 周，停产单日原料、订单损失极高。普通 Profibus、DeviceNet VME 卡协议不兼容 R-Net 传动网络，无法直接替换，改造传动与主机程序工时成本巨大。
典型应用场景
- 冶金热轧 / 冷轧生产线传动控制系统轧机主传动、进出口辊道、卷取机 Reliance 变频器组网，张力、速度闭环实时数据交互，保障板材轧制厚度均匀。
- 大型透平发电机组 VME 控制机柜瑞恩 AutoMax 辅机传动、油泵风机远程 I/O 信号采集，机组启停、负荷调节指令双向传输。
- 汽车冲压、冲压自动化产线多工位冲压设备 R-Net 远程 IO、伺服传动同步控制，设备故障代码实时上传上位 SCADA。
- 造纸高速复卷、制浆传动系统纸幅张力辊、主驱动变频器集中组网，连续生产场景下通讯无延迟、无丢包。
真实抢修案例去年春季，华东某热轧钢厂 2 号粗轧机 VME 机柜 5136-RE-VME 通讯卡故障，全线辊道速度指令丢失，钢板堆钢停机。原厂反馈型号停产，欧美备件周期 95 天，每日停产损耗超 20 万。我方仓库备全新原装现货，出库完成 VME 总线读写、R-Net 多传动站点 24 小时满载通讯老化测试，次日专车送达轧钢车间。运维人员断电插拔替换，导入原有站点组态文件，15 分钟所有辊道传动恢复自动运行。后期该厂采购 3 块同款通讯卡作为两条轧线常备应急备件。
技术避坑指南
1. 混淆 5136 系列不同协议 VME 卡问题：混用 5136-PFB-VME（Profibus）、5136-DNP-VME（DeviceNet），硬件固件协议完全不兼容，R-Net 传动站点无法识别。避坑：拆机完整记录型号 5136-RE-VME，仅该型号原生支持 Reliance R-Net 网络，其余 5136 后缀卡不可替代。真实案例：轧线电工仅看 5136 前缀更换 Profibus 版本卡，上电后主机无任何传动数据，排查 3 天才区分协议差异。
2. R-Net 总线首尾未加装 120Ω 终端电阻问题：多传动站点级联总线两端缺少匹配电阻，信号反射造成通讯间歇性断线，辊道速度频繁波动。避坑：总线首尾 DB9 接口接入 120Ω 终端电阻，单台传动直连可省略电阻。警示：见过现场拆除终端电阻后，轧机高速轧制时通讯每秒断连数次，批量钢板厚薄超标报废。
3. VME 基地址拨码未复刻旧板问题：新旧板卡拨码基地址不一致，VME 主机无法读取共享内存，通讯完全瘫痪。避坑：拆卸旧卡前完整拍摄拨码开关位置，新卡上机前逐位调整匹配。
4. 拆装无静电防护击穿 i960 通讯处理器问题：干燥冬季不带防静电手环插拔 VME 板卡，核心运算芯片静电烧毁，整机无通讯输出。避坑：全程佩戴防静电手环，断电状态插拔模块，工作台铺设防静电垫。
5. R-Net 站点组态文件未提前备份问题：直接更换 5136-RE-VME，原有传动站点地址、周期数据映射全部丢失，重新组态整条轧线耗时 6 小时以上。避坑：停机检修前通过 SST 组态工具完整导出工程配置，新板卡上电后一键下载恢复。
