描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 通道配置 | 8 路数字输入 DI + 8 路数字输出 DO |
| 供电 | 24V DC（18–30V DC） |
| DI 输入等级 | 24V 信号；低电平＜8V，高电平＞14V，典型输入电流 5mA |
| DO 输出规格 | 正逻辑输出，单通道最大连续 2A；模块总电流上限 6A |
| 输出保护 | 每通道短路保护，感性负载 0.65J / 通道 |
| 输入滤波 | 内置信号滤波，抑制干扰毛刺 |
| 状态指示 | 绿色 LED（DI），黄色 LED（DO） |
| 总线接口 | DIAS 背板总线，配套 SIGMATEK DIAS CPU 机架 |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20，机柜内 DIN 导轨机架安装 |
| 认证 | CE、RoHS |
| 重量 | 约 0.14kg |

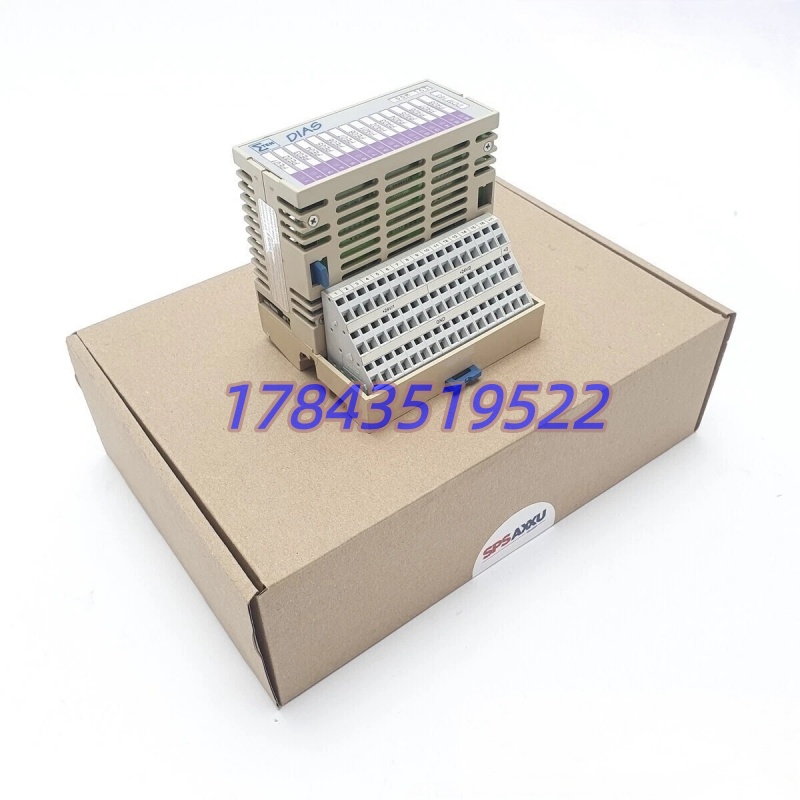

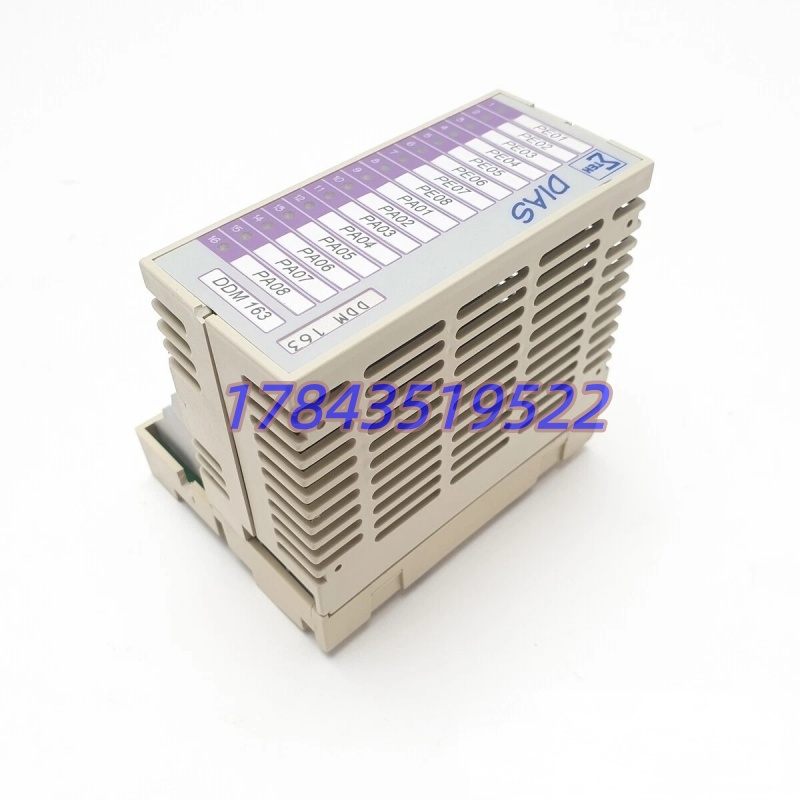

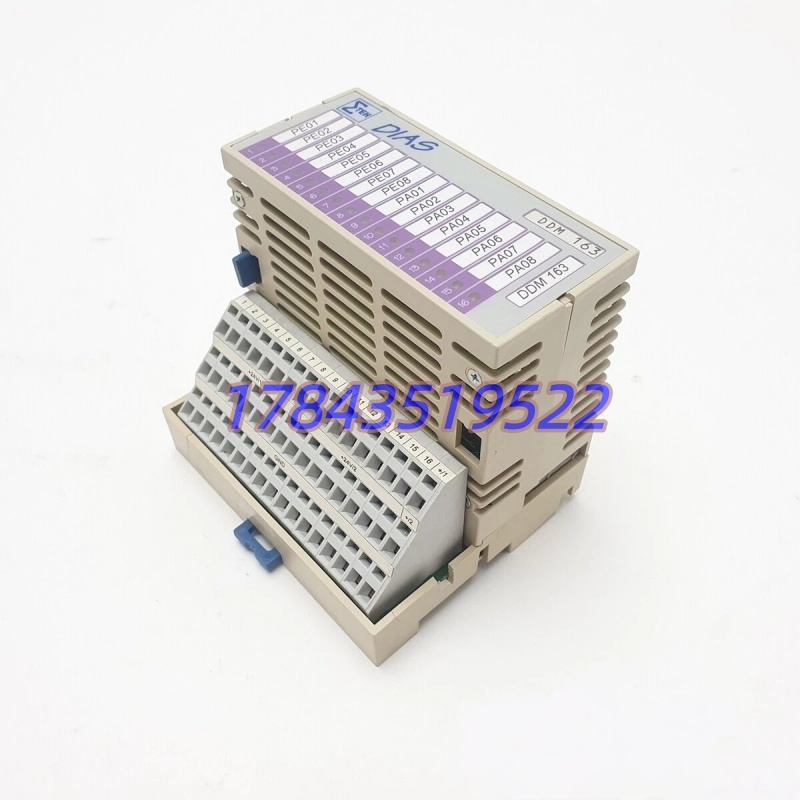

SIGMATEK DDM163
产品深度介绍
SIGMATEK DDM163 属于 DIAS 系列大功率混合数字 I/O 模块，专门配套西格玛泰克老款 DIAS 运动 PLC 系统。8 路 DI 采集限位开关、安全门、压力开关、设备状态反馈；8 路 DO 为大功率输出，单通道 2A 可直接驱动小型电磁阀、中间继电器，自带独立短路保护，单路短路不会造成整块模块锁死。
模块通过 DIAS 背板总线和主控 CPU 通讯，使用 LASAL 软件组态编程。高输出驱动能力是 DDM163 的核心特点，区别于普通 0.5A 小容量 I/O，大量用于注塑、压铸、自动化专机，直接驱动液压阀，减少中间继电器，简化控制柜接线。
应用场景与行业案例
很多注塑、压铸工厂老 DIAS 系统运行多年，DDM163 输出通道老化，出现电磁阀无动作、通道随机丢失，直接导致设备动作异常。该模块停产之后原厂交付周期极长，设备停机损失大。
典型应用场景:
- 塑料机械 – 注塑机 DIAS 控制系统 开合模、顶出、射胶液压电磁阀驱动，安全门、限位、压力开关信号采集。
- 压铸设备 – 冷室压铸机主控 I/O 液压油路阀组控制，模具限位、锁模到位信号反馈，强电磁干扰工况。
- 机床自动化 – 专用装配机床 气缸电磁阀输出，工装夹具到位检测、安全联锁信号采集。
- 机器人周边 – 上下料专机 输送机构、挡料气缸控制，传感器信号采集。
- 包装设备 – 重型包装流水线 大功率气动执行元件驱动，设备安全回路开关信号采集。
案例：浙江某汽配压铸车间抢修 去年 5 月，浙江汽配压铸厂一台 DIAS 系统压铸机故障，锁模电磁阀偶尔不动作，排查确认 DDM163 其中一路 DO 输出老化。 西格玛泰克 DIAS DDM163 早已停产，原厂订货周期 10 周。压铸机停机，整套压铸生产线停线，每小时损失数万。 我们备件上机完成总线通讯、全通道负载测试后发出。维修人员在计划停机窗口更换模块，LASAL 下载硬件配置，全部 DI/DO 通道正常，电磁阀动作稳定，设备恢复生产。
