描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | VM-5K SST-2194-001-P001G |
| 通道数 | 双通道（CH1/CH2） |
| 输入信号 | 涡流传感器 / 速度传感器信号 |
| 测量范围 | 0–500 μm（峰峰值） |
| 频率响应 | 10 Hz – 1 kHz |
| 报警设定 | 4 点（Danger1/Alert1、Danger2/Alert2） |
| 输出信号 | -0.8 ~ -22 VDC（VK）、0–5 VDC（VC） |
| 工作电源 | AC 100–240 V / DC 24 V |
| 工作温度 | -25 ℃ ~ +70 ℃ |
| 尺寸 | 132 × 154 × 85 mm |
| 重量 | 约 2 kg |
| 认证 | API 670、CE、船级社认证 |
产品深度介绍

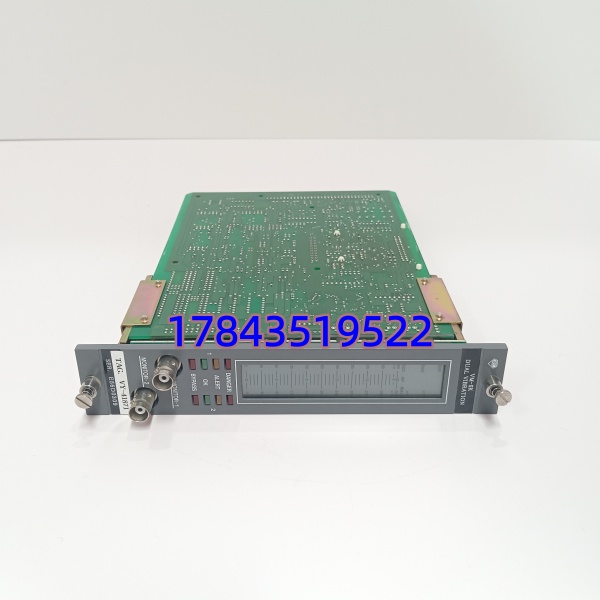

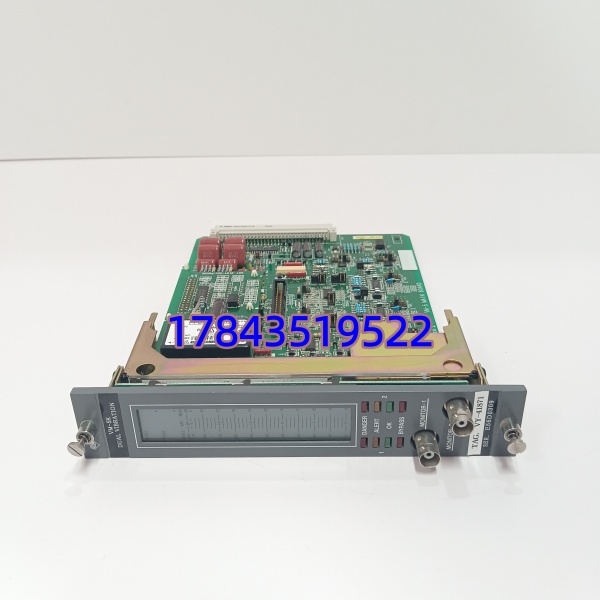

VM-5K SST-2194-001-P001G 是日本新川电机（SHINKAWA）VM-5 系列双通道振动监测模块，专为汽轮机、压缩机、风机等关键旋转机械设计，属于 TSI（涡轮机监控仪表）核心部件新川電機株式会社。模块提供双通道独立监测，可同时采集轴振动与轴承振动信号，实时分析并输出报警 / 危险信号，符合 API 670 标准新川電機株式会社。前面板支持免停机参数设置与状态查看，内置自诊断功能，广泛用于电力、石化、冶金等行业的关键设备保护。
应用场景与行业案例
工程痛点
高速旋转机械（汽轮机、压缩机）振动超标会导致碰磨、轴弯曲甚至断轴事故；传统单通道监测覆盖不全，参数设置需停机，维护成本高、风险大。
典型应用场景
- 电力行业 – 汽轮发电机组 TSI 系统监测高中压缸转子振动、轴承振动，超差时触发报警或联锁停机，避免重大设备事故。
- 石油化工 – 离心压缩机 / 膨胀机适配易燃易爆工况，双通道同步监测轴振与瓦振，保障长周期连续运行，减少非计划停机。
- 冶金行业 – 高炉鼓风机 / 烧结主抽风机高温、高粉尘环境下稳定监测振动，提前预警轴承磨损、转子不平衡等隐患，降低维护成本。
- 空分行业 – 大型空压机 / 氧压机实时监测振动状态，避免喘振与机械故障，保障空分装置稳定供气。
真实案例
去年 5 月，某电厂 300MW 机组 TSI 系统原 VM-5K 模块老化，双通道测量偏差超 30μm，保护系统频繁误报，机组被迫降负荷运行。原厂交期 8 周，影响发电任务。我们提供全新 VM-5K SST-2194-001-P001G 模块，3 天到货，1 小时完成更换与参数配置。投用后测量偏差稳定在 ±5μm 内，误报消除，机组恢复满发，日均多发电 60 万度，挽回经济损失超 800 万元。
核心卖点与差异化
- 双通道独立监测：同时采集轴振与瓦振，覆盖全面，避免监测盲区。
- API 670 标准合规：符合石油化工行业最高监测标准，数据可靠、可追溯新川電機株式会社。
- 免停机操作：前面板直接设置参数、查看状态，无需停机，减少维护损失。
- 宽温高稳定：-25℃~+70℃工作范围，适配恶劣工业环境，抗干扰能力强。
- 自诊断 + 继电器输出：故障自动报警，继电器触点直接联动停机保护，响应快。
- 质保与测试：全新原装 12 个月质保，出厂全量程校准，提供校准证书。
