描述
产品详情
・型号：HD-522
・品牌：SHINBORY DENSHI（美国 DENSHI）
・系列：旋转机械位移监测单元
规格参数
| 参数项 | 原厂手册标准参数 |
|---|---|
| 支持探头数量 | 6 路独立电涡流探头通道（NO.1~NO.6） |
| 适配探头类型 | 非接触式电涡流位移传感器 |
| 模拟输出信号 | 0~10VDC 标准线性输出 |
| 报警输出 | 6 路独立继电器无源触点，单路触点容量 250VAC/3A |
| 工作供电 | 24VDC 直流供电，整机功耗≤12W |
| 测量量程自定义 | 可通过面板电位器标定 0~500μm、±10mm 等量程 |
| 复位方式 | 面板手动 RESET 按键、远程端子复位 |

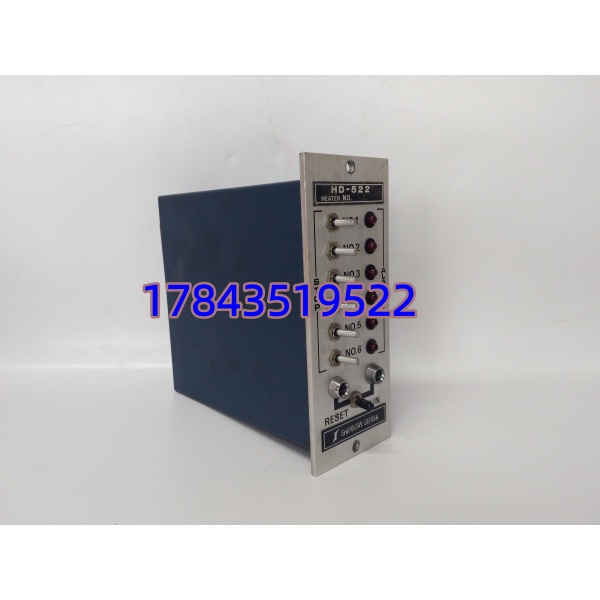

| 状态指示 | 每通道 RUN 运行灯、超限报警指示灯 |
| 电气隔离 | 采集通道与供电侧 1500VAC 隔离 |
| 工作温度 | -20℃ ~ +70℃，机柜室内安装 |
| 存储温度 | -40℃ ~ +85℃ |
| 安装规格 | 标准 19 英寸机架半宽插拔式安装 |
| 整机尺寸 | 120×80×40mm |
| 防护等级 | IP20，仅控制柜内使用 |
产品介绍
HD-522 是美国 DENSHI 推出的旋转机械专用信号调理模块，专门配套汽轮发电机组、压缩机电涡流探头，把探头微弱高频感应信号转换成 DCS 可读取的标准 0~10V 模拟量，同时内置独立报警继电器。 坦白讲，早期机组监测方案常采用单通道分离式变送器，柜内模块堆叠多、布线繁杂；这款单台集成 6 路采集通道，一台可覆盖转子振动、轴向位移、缸体胀差多类测点，减少机柜占用空间。对比分体变送器，每通道自带独立阈值调节电位器，单通道故障不会影响其余 5 路采集；继电器报警回路独立供电，探头断线、信号丢失可直接触发硬接点联锁，不用依赖中控逻辑判断。
应用场景与行业案例
痛点切入
汽轮机组转子测点多，单通道变送器批量布置会造成柜内端子拥挤，振动环境下接线松动易丢失位移信号；普通变送器无本地硬报警触点，探头断线后中控仅数值跳变，无即时停机联锁信号；分体设备标定量程需要逐台单独调试，检修耗时久。 电涡流探头长线传输易受动力电缆干扰，普通调理器无隔离电路，数值持续漂移无法准确判断转子偏心、胀差状态。
典型场景
- 火电汽轮机组主控柜：采集转子径向振动、轴向位移信号，6 通道同时监测高低压缸测点，继电器直连机组跳闸联锁。
- 煤化工合成气压缩机控制柜：监测主轴偏心与轴瓦间隙，超限硬触点直接切断进气阀门，避免轴磨损。
- 钢厂自备发电机组改造：替换老旧单通道振动变送器，单台 HD-522 覆盖全部转子测点，原有探头线缆可直接对接端子。
- 燃气轮机辅控系统：缸体热胀差实时采集，自定义量程适配不同机组轴系尺寸，本地面板直观查看超限状态。
- 油气长输管道增压撬：高速增压泵轴振动监测，机柜空间狭小，半宽机架安装节省柜体位置。
真实案例

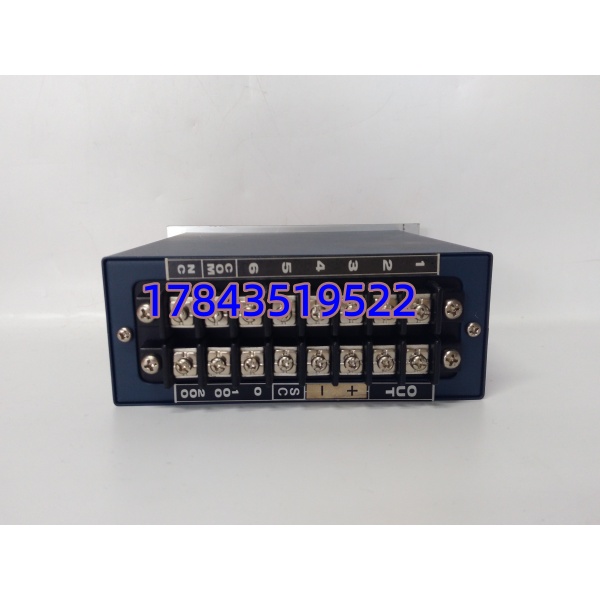

去年对接一家 2×300MW 自备电厂检修项目，1 号机组低压缸原有 6 个轴位移测点使用 6 台老式单通道变送器，每年夏季高温出现 2~3 次变送器漂移，中控胀差数值跳变触发误报警，班组需要逐个开盖标定，单次检修耗时半天。 现场拆除全部分体变送器，换装 1 台 HD-522 模块，原有电涡流探头线缆直接接入背部端子，通过面板电位器一次性统一标定量程。投运 10 个月，高温、机组启停变工况下数值无漂移；任意一路探头断线会直接点亮面板报警灯并输出硬接点，运维人员可快速定位故障通道，无需逐台排查变送器，大幅缩短巡检时长。班组工程师反馈，6 测点以内轴系监测优先选用这款多通道一体化调理器，长期减少检修工作量。
