描述
产品深度介绍

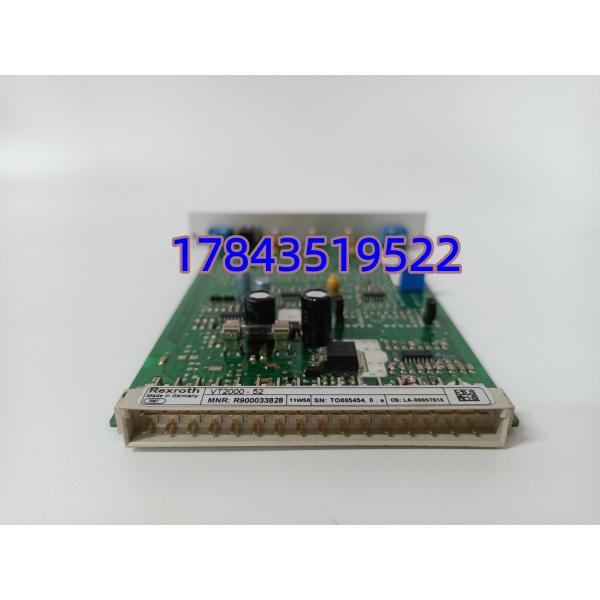

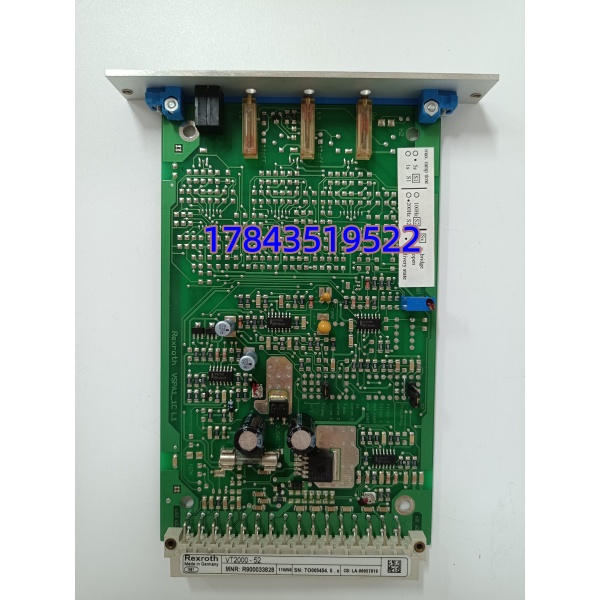

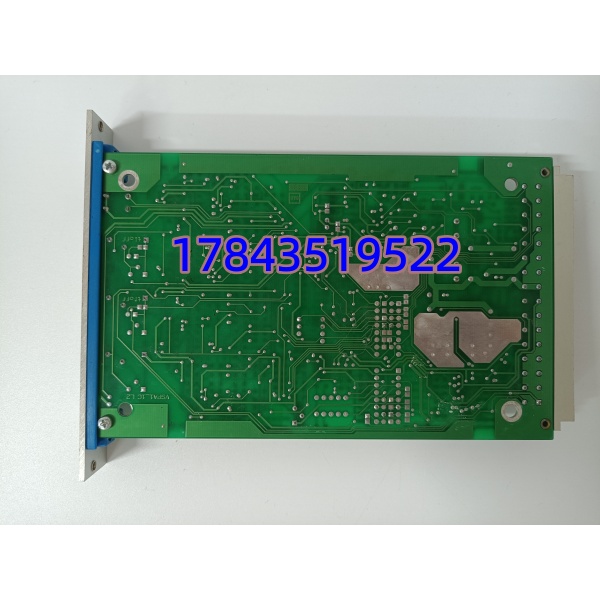

VT2000-52 是力士乐经典欧卡式比例压力阀专用放大板，适配所有不带 LVDT 位置反馈的直动、先导式比例压力阀，广泛用于注塑成型、轧钢、机床锻压、压铸机液压控制系统。板卡采用 DIN 欧卡标准尺寸，32 针 DIN41612 背板连接器安装；外部 0~10V 差分给定或内置 9V 电位器给定叠加运算，面板电位器可限制最大输出幅值，独立可调上升、下降斜坡抑制液压冲击；板载 100/200Hz 抖振频率跳线，消除阀芯静摩擦卡滞；内置短路、电源反极性双重硬件保护，输出级采用斩波恒流驱动，压力控制线性度高、温漂小，是液压设备压力失控、阀芯动作卡顿故障高频更换备件。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | VT2000-52，物料 R900033828 |
| 适配阀型 | 无 LVDT 反馈比例压力阀（直动 / 先导） |
| 给定输入 | 差分 0~+10V；内置 + 9V 参考电位（最大 25mA 负载） |
| 电磁阀驱动输出 | 0~1.2A 恒流可调 |
| 斜坡调节 | 上升、下降斜坡独立电位器调节 |
| 抖振频率 | 跳线 S2 二选一：100Hz / 200Hz |
| 偏置调节 | 板载 R130 电位器 Zw，补偿阀芯零漂 |
| 系统供电 | 24V DC，内置反接保护 |
| 连接器规格 | 32 针 DIN 41612 D 型公头背板接口 |
| 外形尺寸 | 欧卡标准 100mm×160mm，3HE 高度 |
| 整机重量 | 约 0.1kg |
| 工作温度区间 | 0℃ ~ +50℃ |
| 存储温区 | -25℃ ~ +85℃ |
| 防护机制 | 电磁阀输出短路保护、电源反接保护 |
| 测试点位 | 给定值、实际输出电流专用测量端子 |
| 应用场景 | 注塑机、轧钢主机、锻压机床、压铸机液压压力闭环控制 |
入库质检流程
1. 入库验收检测
- 来源追溯：核对原厂装箱单据，匹配电路板激光序列号
- 防伪核验：序列号可向力士乐工业渠道核验原厂出厂批次
- 外观检查：PCB 无腐蚀、焊点无二次重焊、无黄变老化、面板无划痕磕碰
- 附件清点：原厂防静电真空袋、出厂参数标定合格证完整配套
2. 上机仿真功能测试测试机架：力士乐欧卡标准插箱 + 0~10V 模拟给定信号源 + 比例阀模拟负载测试项目：
- 24V 供电整机通电自检，核查输出限流、短路保护逻辑
- 0~10V 给定全区间线性输出测试，校验 0~1.2A 恒流精度
- S2 跳线 100/200Hz 双档位抖振波形采集比对
- 上升、下降斜坡独立调节效果验证，模拟压力缓冲曲线
- 连续 24 小时带载运行，记录板卡温升、输出电流稳定性出具纸质完整测试报告，同步提供输出电流波形、斜坡曲线实拍视频供客户核验
3. 电气性能检测
- 500V 摇表输出驱动回路绝缘电阻测试，绝缘值＞10 MΩ
- 24V 输入回路接地连续性检测
- 电磁阀输出短路保护触发测试，无芯片击穿损坏
4. 跳线与调节参数存档记录 S2 抖频跳线出厂默认档位、Zw 偏置电位器基准刻度，留存标准斜坡参数，方便客户现场快速复刻调试参数。
5. 终检打包质检人员签字确认合格，真空防静电袋二次密封，外层加厚气泡膜 + 硬质纸箱封装，张贴 QC 合格标签、出库序列号、质保起止日期。
