描述
产品详情

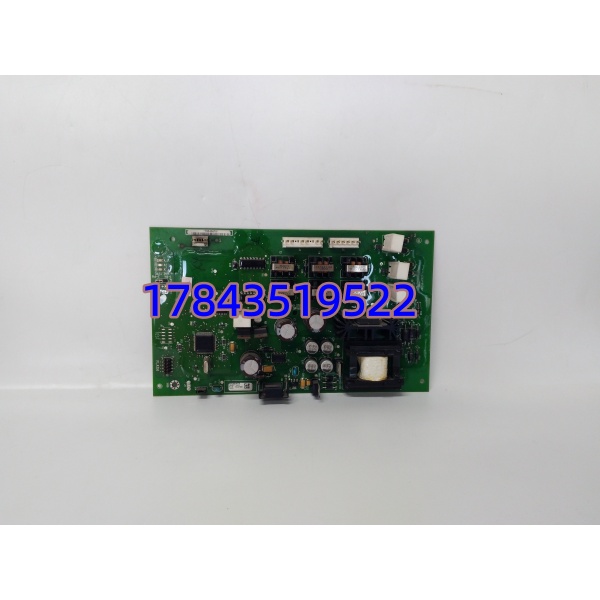

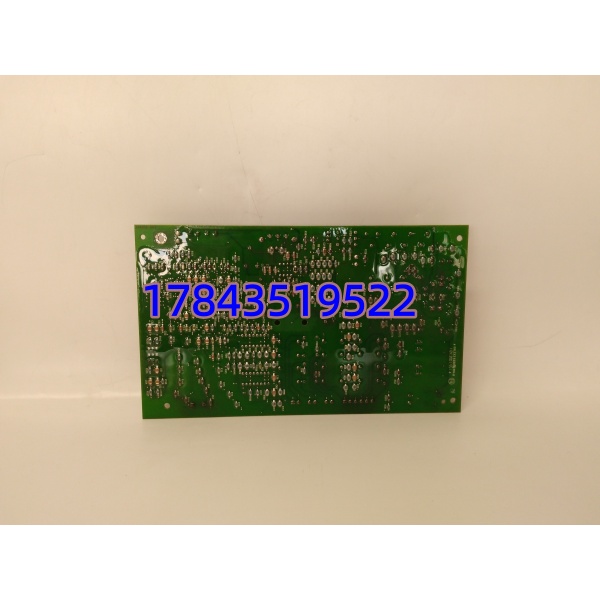

・型号：394877-A02
・物料编号：4002604070
・品牌：REXROTH 力士乐
・系列：AB700 中高压变频器配套触发板
技术参数
| 参数项 | 详细规格 |
|---|---|
| 适配机型 | REXROTH AB700 全系列大功率变频器 |
| 板卡功能分区 | 整流触发采样、预充电时序控制、IGBT 驱动信号放大、母线过压保护回路 |
| 信号隔离 | 驱动通道光耦隔离 2500VAC，强弱电分区布线 |
| 采样检测 | 三相交流输入电压、直流母线电压实时采集 |
| 供电来源 | 变频器内部辅助电源 24VDC 供电 |
| 工作温区 | -10℃ ~ +60℃，控制柜需配套散热风机 |
| 防护工艺 | 表面三防漆喷涂，适配粉尘、轻微油雾车间 |
| 板卡重量 | 约 2.03kg |
| 原厂状态 | 全线停产，无全新原厂供货渠道 |
| 配套手册 | 力士乐 AB700 维修手册 Doc R911310800 |
产品介绍
很多冶金、造纸现场 AB700 变频器报过流、充电失败故障，拆机排查后大多根源在这块触发板，它是功率单元与主控板之间的信号中转核心。严格来说，它仅匹配 AB700 机架结构，无法通用 HCD、IndraDrive 新款驱动硬件，采购前必须核对变频器机身铭牌功率型号。
现场实测发现长期满负荷运行 3 年以上，板卡电容衰减、光耦老化会直接导致停机。全新原厂订货周期超 60 天，拆机测试完好板卡可大幅缩短产线停机时长。对比整套更换全新变频器方案，单块板卡维保投入可降低 70%；板卡集成充电时序逻辑，外置继电器改造方案无法替代其原生时序联动功能。
替换与升级建议
✅ 直接替换（零程序、接线改动）
同编码 394877-A02（物料号 4002604070）：硬件线路、端子引脚、采样参数完全一致，直接插拔上电即可运行，无需调试。
⚠️ 软件兼容（需重新整定功率参数）
394877-A03 升级版本：板卡尺寸一致，但新增过流保护阈值档位，上机后需在变频器面板重新设置电机额定电流、母线保护阈值，中小型产线调试工时 0.5 天，无额外物料成本。
❌ 硬件不兼容（完全无法混用）
- 394876-A01：AB700 主控 CPU 板，无功率触发驱动回路；
- 本特利 3500 系列全模块、Reliance 57552-4：振动监测 / 传动控制硬件，和力士乐变频器无任何互通；
- IndraDrive CS 驱动板：新一代伺服硬件，接口、通讯协议完全不同。
