产品详情

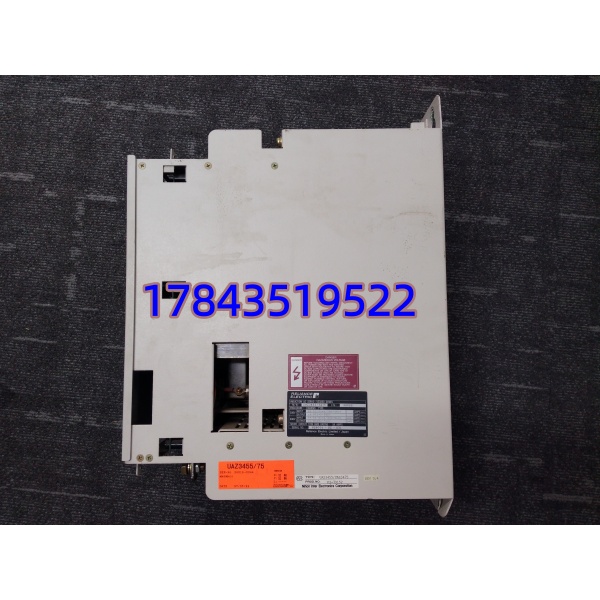

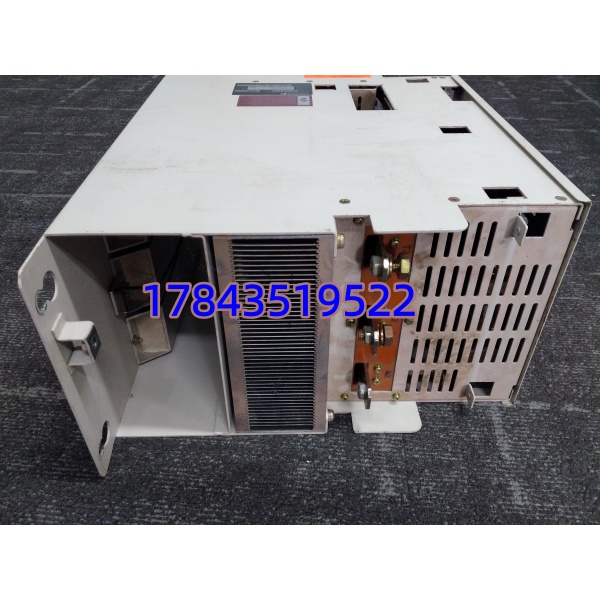

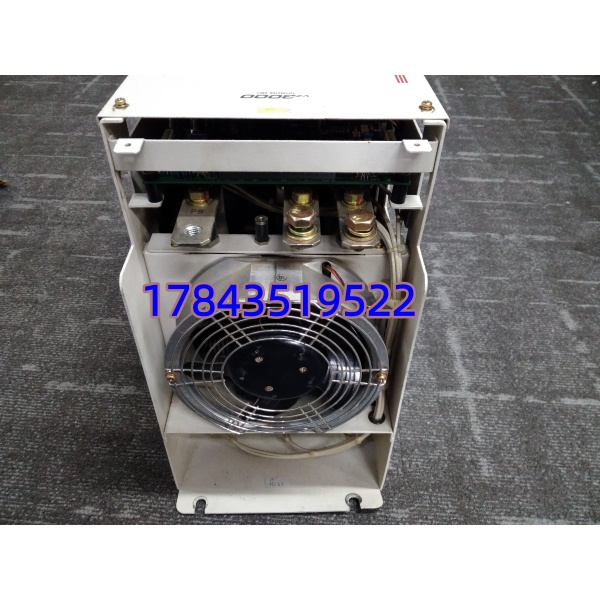

・型号：UAZ34553475 VZ3000
・品牌：Reliance Electric（瑞恩）
・系列：VZ3000 数字交流伺服驱动系统
规格参数
| 参数项 | 原厂手册参考数值 |
|---|---|
| 交流输入规格 | 三相 380~460VAC 50/60Hz |
| 直流母线额定电压 | 650~700VDC |
| 持续输出电流 | 50A |
| 峰值输出电流 | 100A（1 秒短时） |
| 过载能力 | 150% 额定电流可持续 60 秒 |
| 功率适配区间 | 配套 15~45kW 伺服逆变单元 |
| 功率器件 | 三相整流桥 + IGBT 制动泄放回路 |
| 控制 I/O 端子 | 5 路模拟指令输入、9 路数字开关输入、8 路集电极开路输出 |
| 原生通讯 | Modbus RTU、DeviceNet、Ethernet/IP |
| 冷却方式 | 柜体强制风冷，底部散热风道 |
| 工作温区 | -20℃ ~ +55℃ |
| 耐受湿度 | 5%~95% RH，无凝露 |
| 防护等级 | IP20，控制柜内安装 |
| 整机安装 | 立式螺栓固定，独立金属外壳屏蔽 |
| 整机净重 | 约 11kg |
| 配套逆变单元 | UVZC3007 系列功率逆变卡 |
产品介绍
UAZ34553475 是 VZ3000 驱动系统分体式整流进线单元，由 UAZ3455 主整流模块与 UAZ3475 辅助缓冲模块集成一体，负责把三相工频交流电转换成稳定直流母线电压，给后端逆变功率板供电，同时吸收电机减速回馈能量，避免母线过压炸管。内部集成软启动电阻，上电缓慢给母线电容充电，抑制合闸冲击电流。
坦白讲，一体式小功率驱动器整流回路容量偏小，重型设备频繁加减速容易报母线过压故障。这款分体整流单元泄放功率余量充足，轧机、拉丝机这类频繁制动工况不用额外外接制动电阻。同系列小电流 UAZ32 系列仅适配 10kW 以内电机，本型号 50A 输出规格覆盖中型重型运动设备；原厂 VZterm 调试软件可直接读取母线电压、电流、温度实时数据，不用外接第三方监测仪表。该整套系列早已停产，市面流通仅拆机翻新与少量库存原装件，原厂全新补货周期超 90 天。
应用场景与行业案例
痛点切入
- 金属加工机床原配整流单元老化，制动回馈能量无法泄放，频繁报过压故障停机，单次故障停机耽误数小时切削产能。
- 普通一体式驱动器母线电流容量不足，多工位同步传动负载波动时母线压降大，各轴转速不同步，工件尺寸超差。
- 整套驱动整机更换改造工期长，产线连续生产不允许长时间断电，单独替换整流单元即可恢复设备运行。
典型场景
- 数控龙门铣床主传动：主轴大功率伺服供电整流，高速切削、快速进退刀时稳定母线电压，保证主轴转速恒定。
- 金属拉丝 / 铜箔分切设备：收放卷伺服电源供给，卷材高速启停回馈能量快速泄放，杜绝母线过压跳机。
- 印刷凹版机组牵引传动：多轴同步伺服系统母线供电，维持各牵引辊速度同步，降低套印偏差。
- 纺织高速加弹机：多台伺服电机集中母线供电，应对丝线张力突变带来的负载冲击。
真实案例
一家铜箔加工厂 2 号分切机配套 VZ3000 驱动，原整流单元电容老化，每次卷材高速收卷减速都会触发 OV 母线过压报警，每班停机 3~5 次。整机更换新型驱动器需要停产 8 小时，生产调度无法批准停机窗口，采购 UAZ34553475 拆机整流单元替换。断电断开三相进线、直流母线端子，复刻旧单元接线顺序，2 小时完成拆装上电。更换后连续运行 3 个月无过压故障，高速制动工况母线电压波动控制在 ±20V 以内，分切铜箔厚度均匀度达标。设备电气工程师反馈，分体式整流单元缓冲容量远大于一体式驱动，重载频繁制动工况故障率明显更低。
