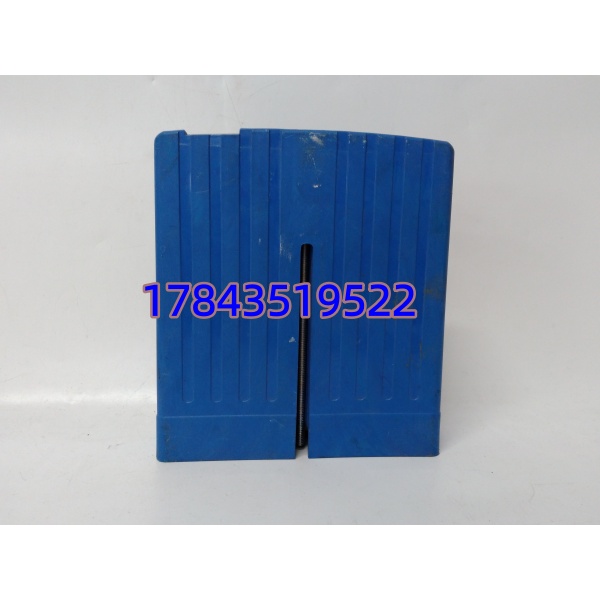

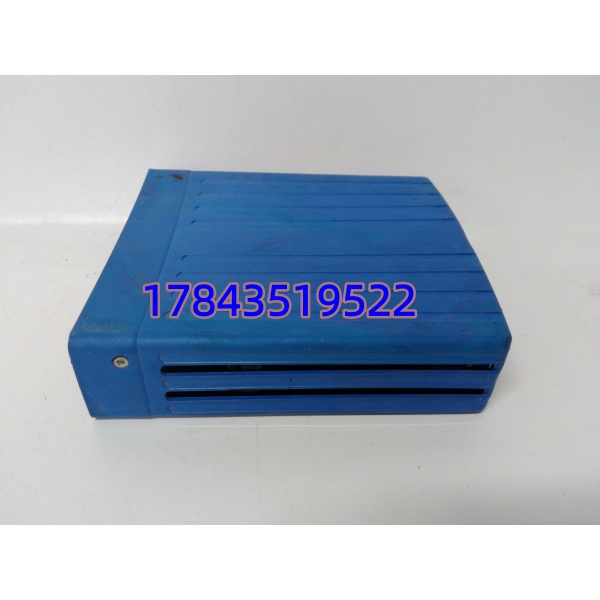

・型号：A413285 BIR82
・品牌：Reliance Electric（瑞恩电气）
・系列：BIR82 GV3000 驱动控制系统
技术参数
| 参数项目 | 原厂标准实测数值 |
|---|---|
| 适配主机型号 | GV3000 20-600kW 全功率段变频器 |
| 总线类型 | BIR 内部专用驱动背板总线 |
| 标准通讯波特率 | 19200bps，固定无可调档位 |
| 板载程序存储 | 2MB ROM + 486KB RAM |
| 处理器规格 | 32 位 RISC 48MHz 工业级运算芯片 |
| 外部扩展接口 | RS232 调试口、RS485 Modbus 扩展端子 |
| 支持联动轴数 | 最多 8 轴同步位置 / 速度闭环控制 |
| 内置保护逻辑 | 过流、过压、过热、编码器断线诊断 |
| 工作环境温度 | -25℃ ~ +55℃，无冷凝工况 |
| 存储耐受温度 | -40℃ ~ +85℃ |
| 安装形式 | 变频器内部卡槽直插式安装 |
| 整机尺寸 | 94mm×113mm×52mm |
| 单块净重 | 0.3kg |
| 防护等级 | IP20（仅允许柜内密闭安装） |
产品介绍
造纸、线材拉丝产线现场实测发现，老旧 GV3000 变频器出现通讯中断、多轴同步跑偏故障时，80% 故障根源为 BIR 总线控制板老化，整机更换驱动成本极高，单独替换 A413285 BIR82 子板可大幅压缩停机成本。严格来说，该板仅适配初代 GV3000 硬件架构，后期 GV3000 SE 改良机型背板总线引脚定义改动，直接上机会报总线识别故障。
这块子板承担驱动内部所有运算与信号中转，编码器反馈、PID 调速运算、上位 PLC 数据交互全部依托该板实现，无需额外加装通讯扩展卡。同系列后期简化版 BIR62 板卡取消多轴联动算法，仅支持单轴独立调速，多辊同步产线无法替代 BIR82。根据 Reliance 原厂 1998 版 GV3000 硬件手册，全新原装现货库存交期 1-3 个工作日；原厂早已停产，批量订货无全新原厂货源，海外拆机库存调货周期 30-40 天。更换单块控制板无需拆解功率回路，标准停机更换工时 40 分钟以内。
替换与升级建议
✅ 直接替换（硬件 / 参数零改动）
同编号全新拆机 A413285 BIR82：卡槽引脚、总线协议、存储分区完全一致，原有驱动参数、多轴同步程序无需重新录入，插拔后上电自动识别。
⚠️ 软件兼容（需重新下载同步参数）
A413284 BIR80：同尺寸插卡，可插入 初代机架，但内置联动算法版本更低，多轴同步参数需重新整定，单台调试耗时 1.5 小时，功率回路、编码器接线无需改动。
❌ 硬件不兼容（整机改造，无法单卡替换）
BIR62 简化控制板、 SE 专用 BIR 子板：背板总线协议、引脚定义完全不同，插入后驱动直接报 F08 总线故障，多轴同步功能缺失，如需使用必须更换整套驱动主控底座。
