产品详情

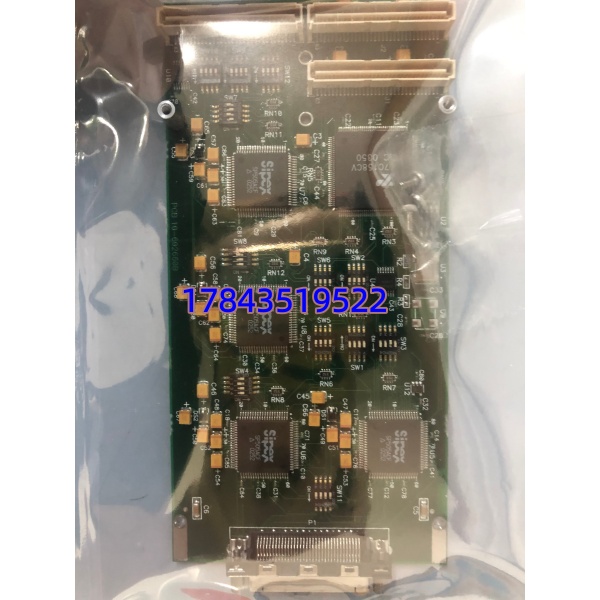

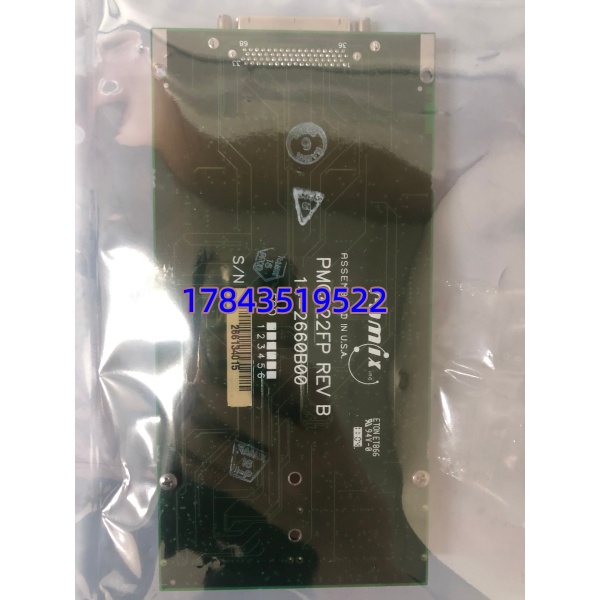

・型号：PMC422FP
・品牌：Ramix
・系列：PMC 夹层串行 IO 卡
规格参数
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 8 路独立异步串口，4 组通道对 |
| 信号制式 | 每组拨码切换 RS232/RS422 / 半双工 RS485 |
| UART 内核 | 八通道 TL16C550，兼容 16C550 寄存器 |
| 单通道缓存 | 64 字节发送 + 64 字节接收 FIFO |
| 波特率区间 | 100bps ~ 921.6kbps（14.7456MHz 晶振） |
| 总线标准 | PMC VITA36，32 位 33MHz PCI 突发传输 |
| 出线方式 | 前置 68 针 SCSI 插座，配套线缆分出 8 路串口 |
| 流量控制 | 硬件 RTS/CTS、软件 Xon/Xoff 双支持 |
| 辅助资源 | 16 位通用定时器、8 位拨码数字输入 |
| 供电需求 | 单板取自 PMC 插槽 + 5V，最大功耗 3.2W |
| 适配主板 | MVME147A、MVME162、MVME167 全系列 VME 单板计算机 |
| 工作温度 | 0℃ ~ +60℃机柜常规工况 |
| 存储温度 | -40℃ ~ +85℃ |
| 尺寸规格 | 标准 PMC 夹层板，149mm×74mm |
| 原厂状态 | 2020 年进入限产阶段，已停止全新量产 |
产品介绍
PMC422FP 是老旧 VME 燃机控制系统专用串口扩展夹层卡，MVME 系列单板原生串口数量不足时，通过 PMC 插槽扩展 8 路隔离串行通道，用来对接燃机调速器、振动监测仪表、就地操作面板、第三方 PLC 子站。 市面简易 4 串口 PMC 卡只能单组固定信号制式，这款卡 4 组通道独立拨码，同一块卡可同时跑 RS485 变送器总线与 RS422 高速调速通讯；每通道独立 FIFO 缓冲，多设备并发上传数据不会出现丢帧。FP 版本采用前置 SCSI 出线，不用改造机柜背板，现场布线施工比后置 IO 版本更省事。原厂早已停产，仅服役 15 年以上 Mark IV/V 燃机、核电辅控 VME 机架有替换需求。
应用场景与行业案例
痛点切入
MVME 单板原生仅 2 路串口，多台就地仪表接入必须叠加多块扩展卡，机柜槽位占用量大；无独立 FIFO 的串口卡，多设备轮询高频数据时频繁丢包，转速、振动曲线出现断层；普通串口卡信号制式固定，更换不同类型仪表要整卡替换。
典型场景
- GE Mark IV/V 燃机 VME 机架：对接燃气轮机调速执行器、本特利 3500 振动框架，传输转速、瓦温联锁数据。
- 自备电厂汽机辅控系统：多块就地 PLC、液位压力仪表通过 RS485 组网接入 VME 主控。
- 航改式压缩机组控制柜：8 路串口分别对接防喘振控制器、就地启停面板、在线分析仪表。
- 核电厂区辐射监测子站：宽温稳定运行，采集多点辐射剂量开关信号。
- 老款半导体晶圆设备 VME 控制单元：串口对接运动控制器、图像采集外设。
真实案例
某炼化厂区 2 台 GE 航改燃机配套 MVME147A 单板，原配 PMC422FP 其中两路串口收发芯片老化，每日振动曲线存在大片数据丢失，运行班组只能人工定时抄录测点。采购拆机经过 72 小时通电老化测试的同型号备件，直接插入单板空余 PMC 插槽，原有串口地址、波特率、RS422 配置无需修改，上电自动识别通道。替换后连续 10 个月曲线完整无断帧，自控工程师反馈不用再临时降负荷重启主控恢复通讯。
