描述
产品深度介绍

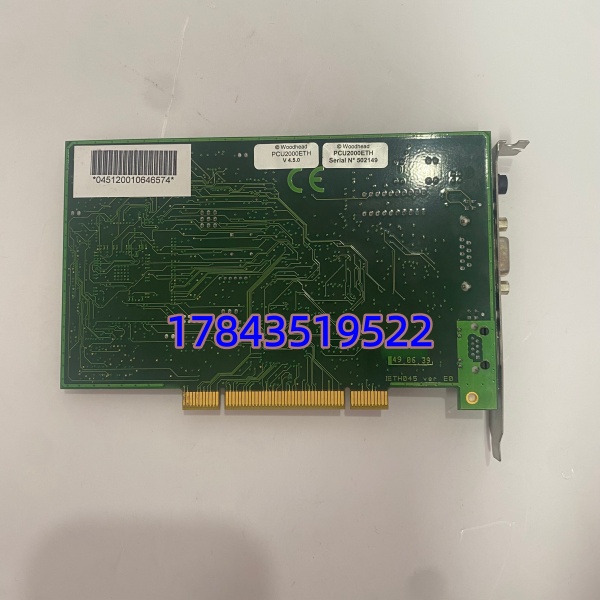

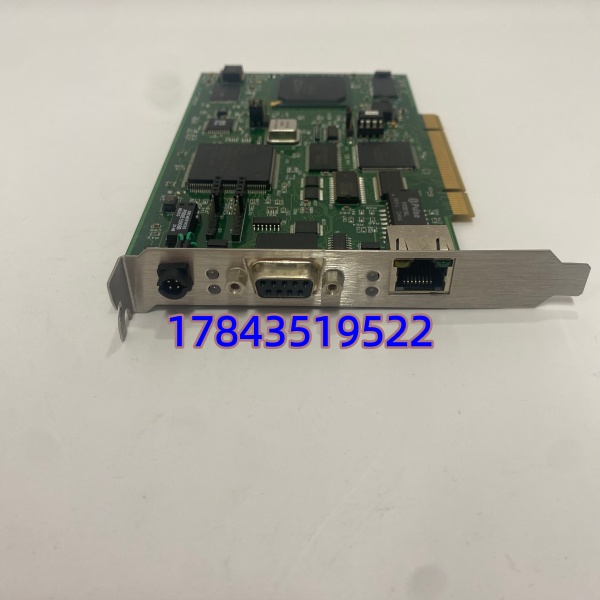

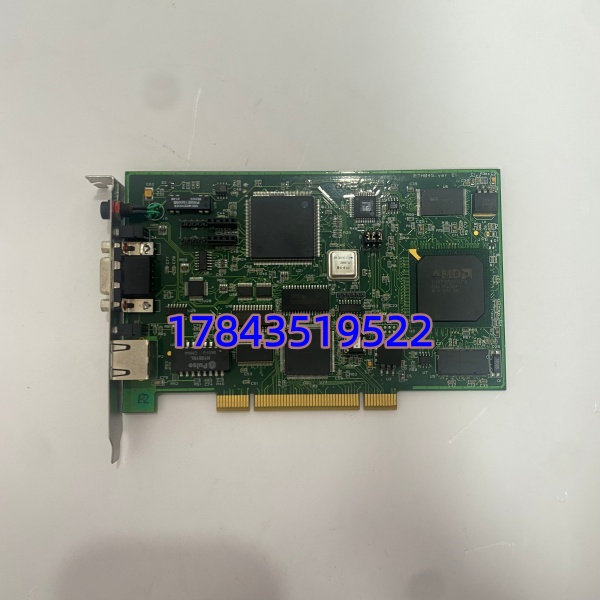

WOODHEAD PCU2000ETH（型号 APP-ETH-PCU）是面向工业 PC/IPC 的高性能独立式以太网通信处理器卡，用于 SCADA、HMI、MES 与 PLC/IO 设备间的高速数据互联。卡载独立 AMD SC520 133MHz 处理器与 16MB 内存，自主完成协议栈运算、轮询与帧管理，大幅减轻主机 CPU 负载，保障实时性与确定性。
支持40 + 工业协议（EtherNet/IP、Modbus TCP、PROFINET、TCP/UDP 等），可同时运行 32 种协议，集成 OPC DA、ActiveX、Wonderware I/O Server 与 DLL 库，适配 Windows/Linux/VxWorks，广泛用于油气、汽车、食品、楼宇与交通等行业。
关键技术规格
| 参数 | 技术指标 |
|---|---|
| 总线接口 | 32 位 PCI（3.3V/5V 兼容） |
| 处理器 | AMD SC520 133MHz 独立 CPU |
| 内存 | 16MB SDRAM |
| 网络接口 | 1×RJ45（10/100Mbps） |
| 串口 | 1×DB9（RS-232/422/485） |
| USB | 1×USB 2.0 |
| 协议支持 | EtherNet/IP、Modbus TCP、PROFINET、TCP/UDP 等 40+ |
| 同时协议数 | 最多 32 种 |
| 隔离电压 | 1500V AC |
| 供电 | PCI 总线 + 5V/3.3V，功耗 8–20W |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 尺寸 | 100×64mm |
| 认证 | CE、RoHS |
应用场景与行业案例
工程痛点
普通网卡协议能力弱、占用主机 CPU 高、实时性差；多设备多协议并存时集成复杂、稳定性低、故障排查难。
典型应用场景
- SCADA/HMI 数据采集工业 PC 通过 PCU2000ETH 连接多品牌 PLC（如 AB、施耐德、西门子），统一协议、高速轮询，实现全厂数据集中监控。
- MES 与设备联网汽车 / 电子车间 IPC 对接生产线 PLC 与机器人，实时采集产量、良率、设备状态，支撑 MES 系统调度。
- 油气 / 水处理远程监控野外站点 IPC 通过以太网与 RTU/PLC 通信，独立协议处理保障弱网下稳定数据传输，支持远程调试与诊断。
- 楼宇与基础设施自动化中央监控室 IPC 集成空调、照明、电梯等多系统协议，统一监控平台，降低集成成本。
真实案例
某汽车焊装车间原用普通网卡对接 12 台 AB PLC，主机 CPU 占用率长期 80%+，数据延迟 200ms+，偶发丢包。更换 PCU2000ETH 后，CPU 占用降至 10% 以下，延迟 < 50ms，连续运行 6 个月无故障，显著提升生产线稳定性。
核心卖点与差异化
- 独立 CPU 架构：协议处理不占主机资源，高负载下实时性稳定。
- 多协议一网通：单卡支持 40 + 协议，同时跑 32 种，大幅简化多品牌设备集成。
- 工业级可靠性：PCI 隔离、宽温、抗干扰，适配严苛工况。
- 丰富软件生态：OPC DA、ActiveX、DLL 等，快速对接主流组态与开发工具。
- 即插即用兼容：标准 PCI 插槽，适配各类工业 PC，迁移便捷。
