描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料型号 | MTL5053 |
| 适配总线标准 | Foundation Fieldbus H1（FF-H1，31.25kbit/s） |
| 控制室侧供电 | 20 ~ 30VDC 工业标准控制电源 |
| 危险侧本安输出 | 18.4V±2% DC，最大输出电流 80mA |
| 输出回路阻抗 | 105Ω 标准总线匹配阻抗 |
| 电气隔离强度 | 2500VAC 安全区 ↔ 防爆危险区完全隔离 |
| 防爆认证 | ATEX / IECEx Ex ia IIC T4，支持 Zone 0、Zone 1 防爆区域 |
| 终端匹配 | 内置可拨 100Ω 总线终端电阻开关 |
| 硬件保护 | 过载、短路、反接自动限流锁止保护 |
| 安装方式 | 标准 35mm DIN 导轨卡扣安装 |
| 面板指示 | 绿色电源运行 LED 指示灯 |
| 工作温度区间 | -20 ℃ ~ +60 ℃ |
| 存储运输温度 | -40 ℃ ~ +85 ℃ |
| 整机功耗 | 最大 3.8W |
| 整机尺寸 | 26mm 窄款单槽导轨模块 |
| 整机净重 | 0.18kg |

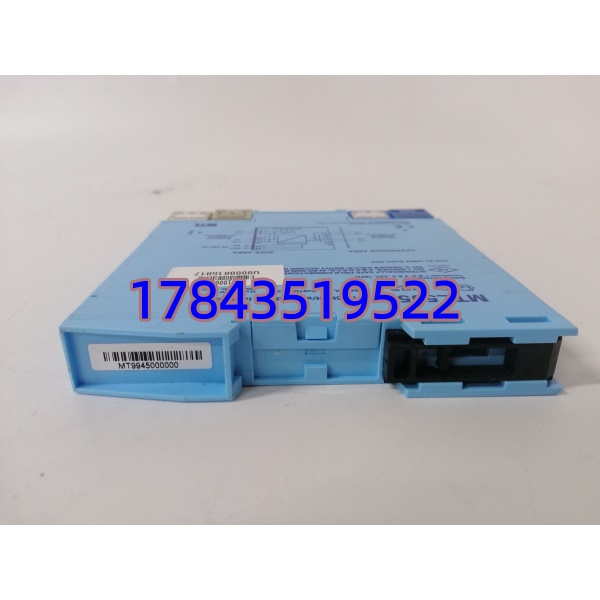

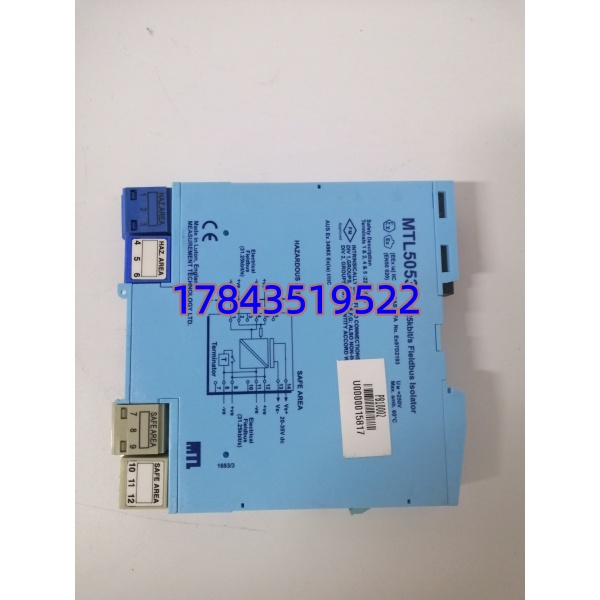

MTL5053
产品深度介绍
MTL5053 是 MTL5000 系列专为 FF-H1 现场总线开发的一体化本安隔离供电模块，作为控制室安全区与化工、油气防爆危险区之间的总线安全屏障。模块集成隔离变压器、本安限能电路、总线稳压电源三大核心单元，一方面为现场 FF 总线压力、液位、流量变送器提供 18.4V 本安工作电源，另一方面通过 2500V 高压隔离阻断危险区能量反向窜入控制室，满足 Ex ia IIC 最高等级防爆要求，可直接用于氢气、乙烯等高爆炸风险 Zone0 区域。自带可切换总线终端电阻，长距离 FF 总线首尾无需额外加装终端排；单槽 26mm 窄导轨设计，大幅节省防爆柜安装空间；端子采用可拆卸插拔结构，更换备件无需重新压接现场总线线缆，缩短装置检修停机时长。

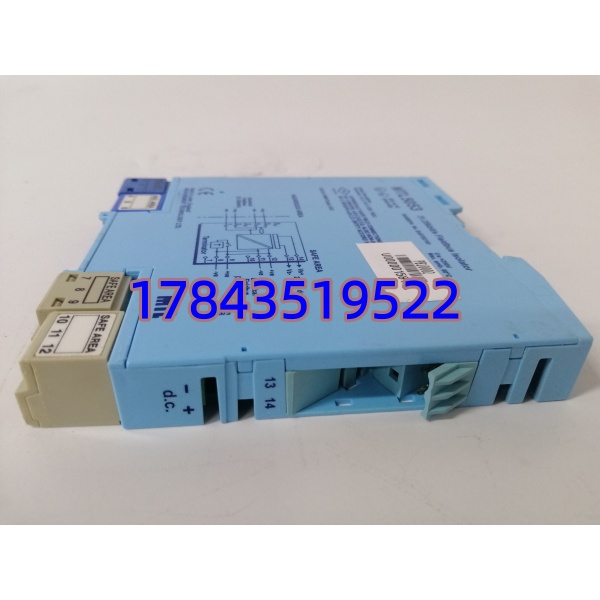

MTL5053
应用场景与行业案例
工程痛点FF 总线本安隔离栅损坏后，整套防爆区域总线变送器全部断电失联，罐区、反应釜液位压力数据无法上传 DCS，工艺失去监控，存在爆炸、泄漏重大安全隐患。原厂海外订货周期超两个月，长期无本安隔离运行属于安监重大违规。
典型应用场景
- 石油炼化厂 – 储罐区、加氢装置 Zone1 防爆机柜FF 总线雷达液位、差压变送器供电隔离，保障可燃介质区域总线防爆安全传输。
- 煤化工、化肥合成工段 – 有毒防爆反应车间一氧化碳、氨气检测 FF 仪表信号隔离，满足 IIC 高防爆等级规范。
- 海上油气平台 – 离岸防爆分析小屋宽温、耐盐雾硬件，适配海上昼夜温差大、高湿度恶劣工况。
- 精细化工、医药防爆车间 – 溶剂存储监控系统Zone0 高危区域总线仪表集中供电隔离，单模块可带多台 FF 从站仪表。
- 长输油气管道站场 – 无人值守防爆控制室远程 FF 总线采集压力流量，本安隔离杜绝管线泄漏爆炸风险。
真实案例华东某 300 万吨加氢炼化装置防爆柜 MTL5053 隔离栅烧毁，罐区 12 台 FF 雷达液位计全部离线，安监检查要求限期整改。联系 Eaton 原厂订货交期 73 天，厂区无法长期缺失防爆监测。我方仓全新原装现货当日发出，48 小时送达现场，运维导轨直接替换，总线线缆无需重做压接，全部防爆区域 FF 仪表通讯、供电恢复稳定，符合防爆安全规范。
核心卖点与差异化
- 专为 FF-H1 总线定制，供电电压、输出阻抗完全匹配基金会总线标准，无需额外加装电源隔离配件。
- Ex ia IIC 最高防爆等级，少数可直接用于 Zone0 氢气高危区域的总线隔离模块，适配全品类化工防爆工况。
- 一体化供电 + 隔离集成，替代 “隔离栅 + 总线电源” 两套分离设备，减少柜内备件种类与布线。
- 内置可拨总线终端电阻，长距离 FF 总线调试无需额外端子排，简化柜内布线。
- 入库全套防爆级电气仿真检测，72 小时 FF 总线满载循环通讯拷机，附带纸质检测报告，提供 12 个月硬件质保。
- 现货当日可出库，对比原厂 7–11 周期货，消除防爆区域无总线监测的安全空档；可提供模块正反面端子实拍核验原装成色
