描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 完整型号 | MPS022 13100-203（常用简写 13100-2） |
| 输入电压 | 90–264V AC（宽压）或 130–350V DC |
| 输出电压 | +5V / +12V / -12V |
| 输出电流 | 28A / 5.6A / 2.4A |
| 额定功率 | 224W |
| 效率 | >80% |
| 纹波噪声 | <10 mVpp（低干扰） |
| 工作温度 | -20°C ~ +55°C |
| 尺寸 | 6U 高，8HP/12HP 宽，深度 171.93mm |
| 安装 | 标准 VME 机箱导轨安装 |
| 保护功能 | 过压、过流、短路、过热保护 |
| 冗余支持 | 内置解耦二极管，支持并联冗余与无源均流 |
| 信号接口 | 输出正常信号、VME 总线监控信号 |
产品深度介绍

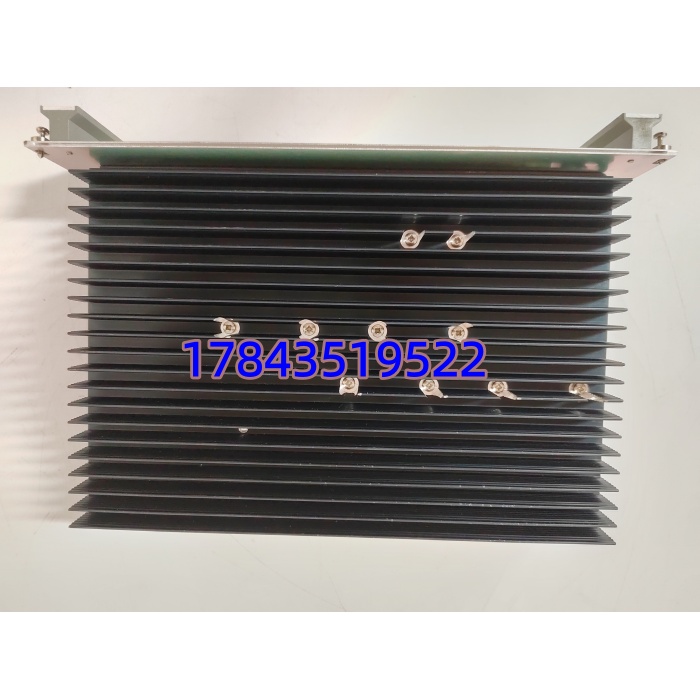

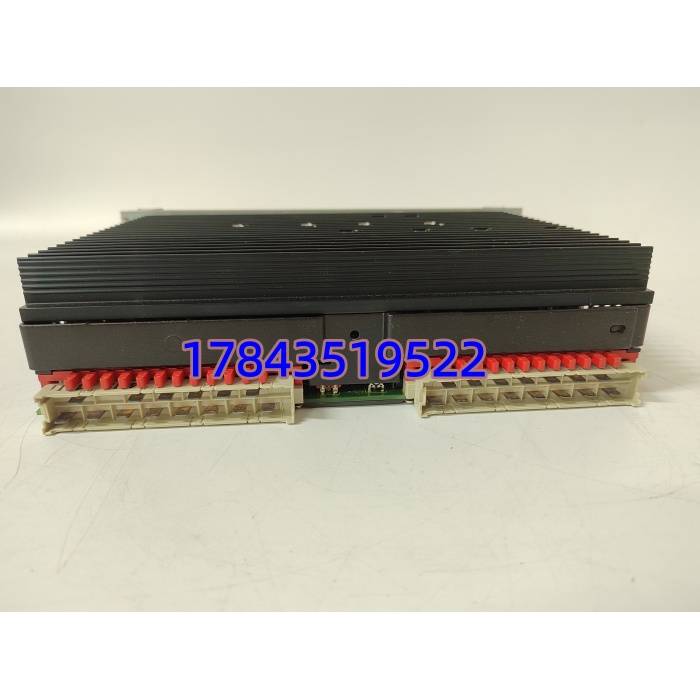

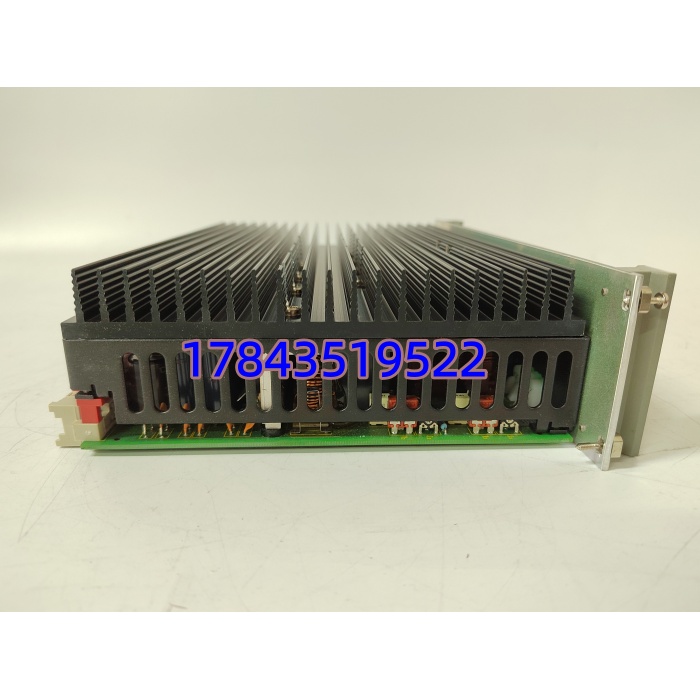

SCHROFF MPS022（13100-2）是德国 SCHROFF 专为VME 总线工业机箱设计的高性能模块化电源，额定功率 224W，提供 + 5V、+12V、-12V 三路隔离输出。
采用宽范围交流输入（90–264V AC），适配全球工业电网；内置有源功率因数校正（PFC），降低谐波污染。支持多模块并联冗余与无源均流，配合解耦二极管实现故障自动隔离，保障 VME 系统不间断运行。金属外壳加固，适配严苛工业环境，广泛用于军工、轨道交通、工业控制等高端场景。
应用场景与行业案例
工程痛点
VME 机箱常用在高速数据采集、军工控制、轨道交通等关键场景，普通电源易因电压波动、干扰或单故障点导致系统宕机，造成重大损失。
典型应用场景
- 工业自动化 – VME 总线控制系统为 VME 机箱内 CPU、I/O 板卡、通讯模块供电，冗余设计避免单点故障。
- 轨道交通 – 车载 / 地面控制设备宽压输入适配电网波动，-20°C~+55°C 宽温运行，抗振动干扰。
- 军工 / 航空 – 加固计算机系统低纹波、高稳定性，满足军工级 EMC 要求，支持长时间连续运行。
- 科研仪器 – 高速数据采集系统多路纯净电源输出，保障高精度采集卡与传感器供电稳定。
真实案例
某军工研究所 VME 测试系统升级原有老旧电源无冗余，曾因电源故障导致测试中断，数据丢失。更换 2 台 SCHROFF MPS022（13100-2）并联冗余：
- 宽压输入适配实验室不稳定电网；
- 低纹波输出，采集数据精度显著提升；
- 冗余切换无间断，连续运行 12 个月零故障；
- 维护量减少 80%，系统可靠性大幅提高。
核心卖点与差异化
- VME 专用多路输出：+5V/28A 大电流，适配 VME 板卡高功耗需求。
- 宽压输入 + PFC：90–264V AC 全球通用，谐波低，适配恶劣电网。
- 冗余 + 均流设计：支持多机并联，故障自动隔离，实现 N+1 冗余。
- 低纹波高稳定：<10 mVpp 噪声，保障高精度板卡与传感器稳定。
- 工业级宽温：-20°C~+55°C，适配车载、户外、军工等严苛环境。
- 原装质保：德国制造，全新原装 12 个月质保，附出厂测试报告。
