描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | 16147-51-02，替代标识 16147-51-2 |
| 适配硬件 | APACS ACM（Advanced Control Module）高级控制器模块 |
| 硬件接口 | 后侧欧式背板连接器；正面 DB9×2 串口、Return 回路大 D 型接口 |
| 供电方式 | APACS 机架背板供电 |
| 功能定义 | 将 ACM 主控内部信号引出至外部线缆，支持串口调试、回路反馈接线 |
| 安装形式 | APACS 标准竖插式机架插槽 |
| 工作环境温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 配套系统软件 | APACS+ 组态平台 |
| 功能说明 | 不可单独运行，必须搭配 ACM 主控模块协同工作 |
产品深度介绍

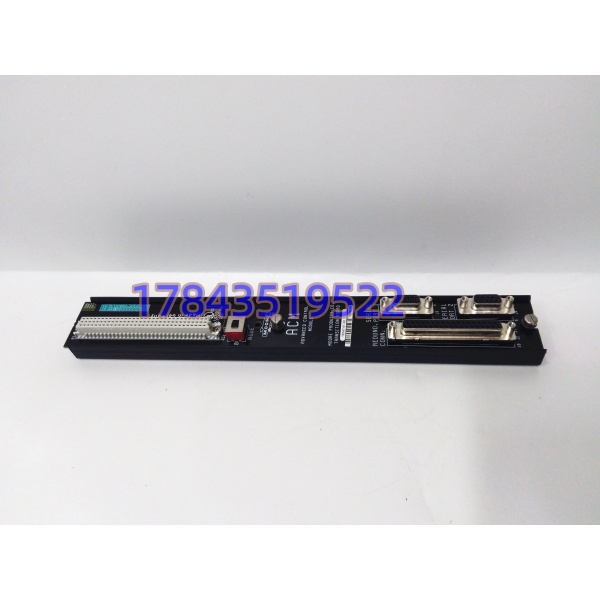

16147-51-02 是 Moore APACS 系统 ACM 高级控制器专用转接背板。ACM 主控模块仅通过背板与机架通讯，无对外接线端口，依靠本转接板引出调试串口、外部信号回送回路。
面板集成两组串行通讯接口，用于程序上载、在线监控与第三方设备串口交互；大尺寸 D-Sub 接口承接调节回路反馈信号。大量石化、热电老装置仍在运行 APACS 平台，整套系统升级改造工程量巨大；转接板一旦接口损坏，控制器无法外接调试线缆与现场回路，只能停机检修。
应用场景与行业案例
不少服役超过 20 年的 APACS 系统运维存在普遍困境：整机无替代升级方案，大规模改造需要长时间停车，项目审批难度高。转接板属于前端易损部件，插拔调试、线缆拉扯极易造成针脚弯曲、内部线路断路。
典型应用场景：
- 石油化工 – 精馏装置、加氢单元过程控制 反应器、分馏塔温度压力 PID 调节回路，依靠 ACM 控制器实现连续闭环控制。
- 火力发电厂 – 锅炉辅机、水处理控制系统 锅炉给水调节、化水车间加药控制回路，持续运行不能长时间停机。
- 煤化工 – 合成装置公用工程控制系统 循环水、空分辅助装置流程监控，多回路连续调节。
- 造纸行业 – 制浆、干燥工段工艺控制 压力、流量闭环调节，保障纸张生产工艺稳定。
案例：华北某炼化装置抢修 一套芳烃装置 APACS 系统 ACM 控制器无法在线调试，运维排查确认 16147-51-02 转接板串口内部线路断路，无法连接上位调试软件；回路反馈信号同步出现接触不良，调节输出持续波动。
咨询原厂确认型号永久停产，无新件排产；整套系统升级预估停机 12 天，生产计划不允许。寻获现货转接板，利用月度检修窗口完成更换，核对原有端子接线定义，恢复串口通讯与调节回路。调试完成后控制曲线恢复平稳。
