描述
产品深度介绍

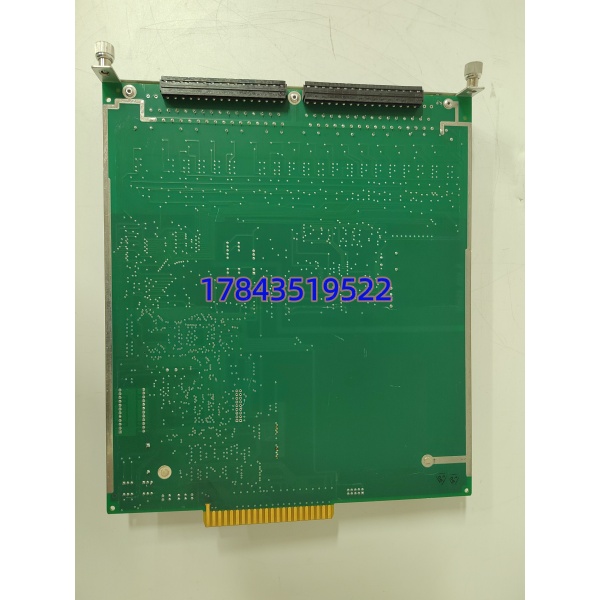

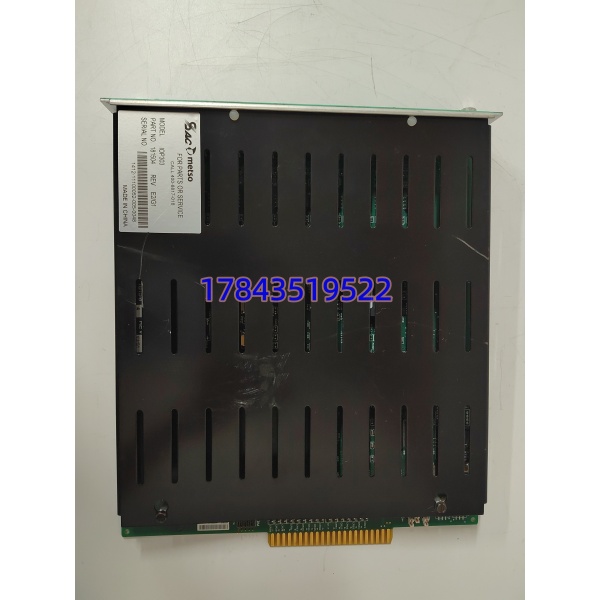

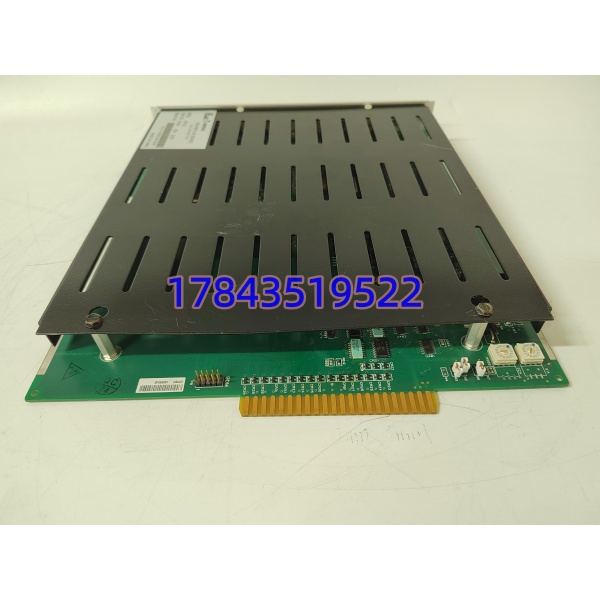

IOP303 是美卓 maxDNA 老款 DCS 系统专用智能 IO 处理卡，作为远程 IO 站的核心网关，架设在机架主控 DPU 与现场各类 IO 子卡之间。模块搭载独立运算芯片，可就地完成信号滤波、量程换算、超限判断，底层数据处理无需占用上位主控运算资源，减轻系统总线负载。
板卡内置完整自诊断逻辑，单通道短路、断线故障可独立识别并上传中控；标准化热插拔插卡结构，现场更换无需整架断电停机。广泛配套造纸、电厂存量老款 Damatic XD 控制系统，原厂现已迭代新一代 DNA 硬件，故障替换只能依靠现货库存备件，无需修改原有 IO 机架接线，替换适配性稳定。
应用场景与行业案例
工程痛点国内大量造纸、生物质电厂仍在运行美卓老旧 maxDNA 系统，IOP303 早已停止生产，芬兰原厂调货周期 10~15 周。IO 处理器总线芯片老化后，整架现场 IO 点位全部失联，温度、压力、阀门反馈信号无法上传中控，生产线只能就地手动操作，非计划停机损耗高；常备现货 IOP303 可大幅缩短抢修周期。
典型应用场景
- 制浆造纸行业 – 纸机远程 IO 控制柜配套烘缸、压榨、流浆箱传感器 IO 子卡，IOP303 统一采集温度、速度、张力信号，预处理后上传主控制室 DPU。
- 火电 / 生物质电厂 – 汽机辅机监控系统风机、给水泵、锅炉风门远程 IO 站核心处理单元，采集振动、液位、开关点位，实现辅机集中联锁监控。
- 选矿冶金行业 – 破碎、浮选给药控制系统厂区远距离分布 IO 站，依靠 IOP303 隔离电路抵御大功率破碎机电磁干扰，稳定传输流量、浓度信号。
- 石油化工 – 油气终端工艺逻辑柜防爆区域配套远程 IO 机架，模块独立故障诊断，单通道损坏不影响整架其他点位运行。
- 水处理厂区 – 污水加药、曝气自动化系统多站点分布式采集 PH、溶解氧模拟量，本地完成量程换算，降低中控数据处理压力。
真实工程案例去年四季度，华中某大型造纸厂 Damatic XD 系统 IOP303 总线报错，整架烘缸温度、辊道速度 IO 全部离线，中控无法自动调节蒸汽阀门，纸幅断纸频次大幅上升，产能下降 25%。原厂反馈无现货，芬兰调货周期 12 周，生产线无法长期手动值守。采购紧急调取库存全新 ，工程师在线热插拔更换，无需改动原有背板接线，上电后 IO 总线瞬间恢复，全部工艺点位数据稳定上传。项目后期采购 2 块同型号处理卡作为机架常备备件，规避停产硬件缺货停机风险。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装、板卡机身序列号，匹配原厂出厂装箱清单
- 批次核验：美卓物料系统查询生产批次，确认正规原厂渠道货源
- 外观全检：PCB 电路板无腐蚀、金手指无氧化、无重焊维修痕迹，面板 LED 指示灯完好
- 附件核对：配套机架固定卡扣、硬件规格说明书齐全
2. 上机功能测试
- 测试机架：完整 S4 标准 IO 机架，搭配 PDP401 DPU、AI/DI 子卡搭建 maxDNA 仿真测试系统
- 通电自检：接入背板 24V 供电，核查电源、总线、故障三路 LED 运行状态
- IO 总线全负载测试：挂载满架模拟 IO 子卡，遍历全部点位读写、工程量换算校验
- 故障模拟测试：人为制造通道短路、总线断线，验证模块诊断报警上传功能
- 连续老化测试：不间断通电 24 小时，记录电路板温升，无总线断连、数据失真现象
- 出具纸质检测报告，同步提供总线通讯截图、点位采集记录视频供客户核验
3. 电气参数检测
- 绝缘电阻：500V 摇表检测 IO 总线端子与背板地绝缘，阻值＞10 MΩ
- 回路导通校验：背板金手指、内部总线通道逐路校验导通稳定性
- 抗干扰测试：模拟变频器工业电磁干扰输入总线，验证隔离回路抑制杂波效果
4. 固件与硬件配置核验
- 读取板卡硬件版本号，记录适配 Damatic XD、maxDNA 系统固件版本区间
- 拍照留存板卡丝印、机身序列号，归档完整检测档案备查
5. 终检防静电包装
- 质检人员签字确认全部测试项合格
- 独立防静电真空袋密封，外层加厚气泡膜缓冲防护
- 外包装粘贴 QC 合格标签，标注检测日期、完整型号
