描述
产品深度介绍

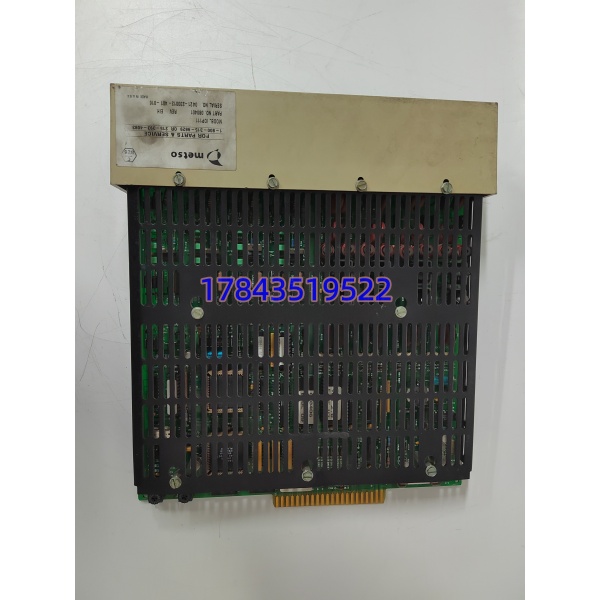

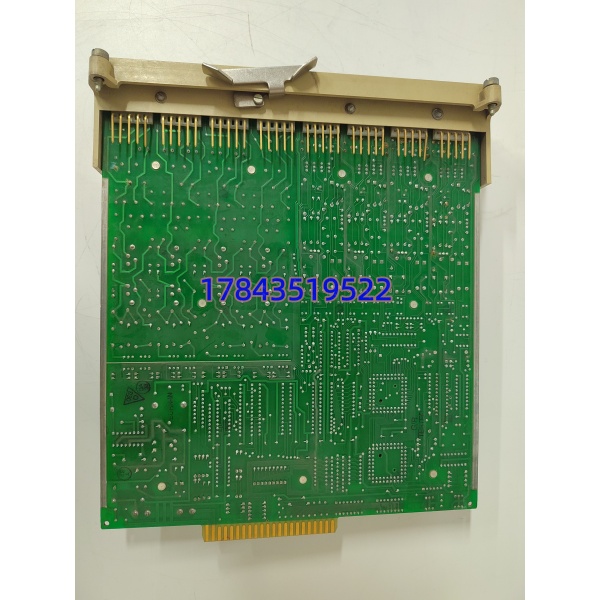

METSO IOP111 是美卓 maxDNA 老款集散控制系统通用模拟量输入采集卡，搭配 IOT110 分离式端子底座使用，广泛适配矿山、制浆造纸、热电自备电厂存量自动化机柜。模块 8 路通道全部独立光电隔离，能隔绝现场变送器浪涌、地电势差带来的干扰，避免单路仪表短路损坏整张卡件；兼容行业通用 4-20mA、0-10V 两类标准模拟信号，无需额外信号转换模块。板载硬件断线诊断，变送器线路破损时可主动上报系统报警，方便运维快速定位故障点位。整机支持机柜不停机插拔更换，多用于老旧制浆线、选矿破碎车间 DCS 备件更换、工艺扩容新增采集点位场景。
应用场景与行业案例
工程痛点描述国内矿山、造纸厂在用 maxDNA 系统服役周期普遍超 12 年，原厂 IOP111 订货周期 2–3 个月。AI 卡老化后会出现信号漂移、通道断线无报警、数据跳变失真；流量、料位、温度采集异常会导致 PID 调节失控，工艺出现断料、超温超标。若错用 IOP114 高精度卡替代，硬件寻址不匹配，上机 DPU 持续报总线故障，全部模拟通道失效。
典型应用场景
- 制浆造纸行业 – 蒸煮、漂白工段 DCS 系统蒸煮锅温度、药液流量、浆池液位变送器信号采集，车间潮湿多腐蚀环境，隔离设计抵御现场腐蚀干扰。
- 金属矿山选矿 – 破碎、浮选车间自动化机柜球磨机轴承温度、矿浆浓度、旋流器压力实时采集，粉尘、变频大功率设备强电磁环境稳定采样。
- 自备热电厂 – 锅炉汽水系统控制汽包水位、炉膛负压、蒸汽压力采集，配套锅炉安全调节回路，断线预警保障燃烧稳定。
- 城市污水处理厂 – 生化池工艺监控溶解氧、PH、进水流量模拟信号上传中控，适配长期潮湿地下机柜工况。
- 建材水泥生产线 – 窑炉、原料磨控制系统窑温、冷却机风压采集，抵御车间高温、粉尘环境长期连续运行。
真实现场案例去年下半年，广西某大型纸厂蒸煮工段一块 IOP111 模块 4 路通道信号持续漂移，药液流量采集失真，蒸煮温度调节失控，纸浆成品合格率下降。原厂备件交货周期 70 天，运维紧急调取全新 IOP111 现货，到货前完整拍摄 IOT110 底座端子接线、通道信号类型配置。短时停机完成卡件插拔更换，DPU 自动识别 8 路通道，流量、温度数据恢复稳定，蒸煮工艺回归标准区间。项目结束后该厂一次性储备 4 块 IOP111，纳入制浆工段一级常备 I/O 备件。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂批次，匹配美卓原厂装箱清单
- 防伪识别：板卡侧面激光零件号原厂系统核验，原厂规格标签无撕毁涂改
- 外观检查：电路板无发黄鼓包、插槽金手指无氧化、端子接口无锈蚀、无维修补焊痕迹
- 附件核对：配套 IOT110 底座安装说明、绝缘警示贴纸齐全
2. 上机功能测试
- 测试环境：完整 maxPAC 标准 I/O 机架、DPU 控制器、DC24V 稳压电源、Fluke 115 万用表、4-20mA 信号发生器
- 测试内容：
- 通电自检：模块运行指示灯常亮，无通道故障告警闪烁
- 全通道信号测试：分别输入 4mA、12mA、20mA、0-10V 标准信号，采集数值误差≤±0.2%
- 断线模拟测试：断开单通道变送器线路，系统精准弹出断线故障代码
- 连续老化：24 小时满载采样运行，记录板卡表面温升、无数据漂移
- 交付资料：可同步提供全程测试实拍照片、测试视频存档
3. 电气参数测试
- 绝缘电阻：500V 摇表检测现场通道与逻辑侧隔离电阻，阻值＞100 MΩ
- 供电回路校验：背板 24V 输入电流、整机功耗匹配原厂标准范围
- 通道耐压校验：输入端子与背板隔离耐压符合 1500V AC 隔离规范
4. 固件与配套校验
- 固件版本读取并记录，区分 IOP111 通用采集卡与 IOP114 高精度卡固件差异
- IOT110 底座端子排布、通道跳线配置拍照留存，方便现场复刻原有接线
5. 最终质检与包装
- 质检人员签字登记板卡序列号与检测日期
- 独立防静电真空袋密封模拟输入模块
- 气泡膜缓冲 + 硬质纸箱封装，内置防潮干燥剂
- 箱体粘贴 QC 合格标签，标注型号、检测日期
