描述
产品深度介绍

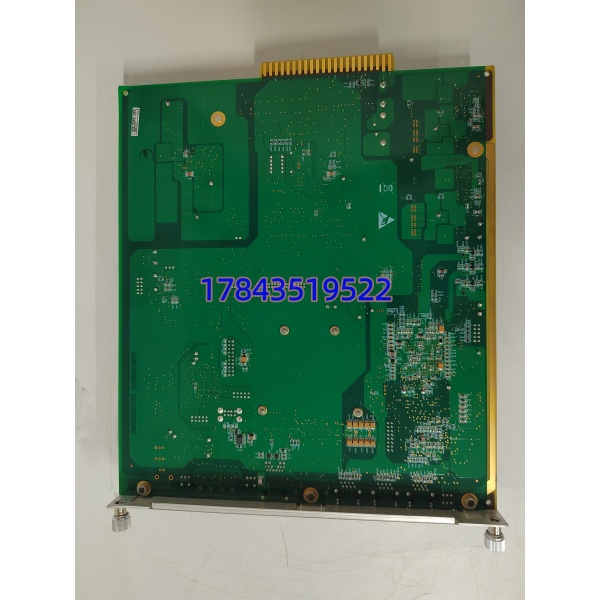

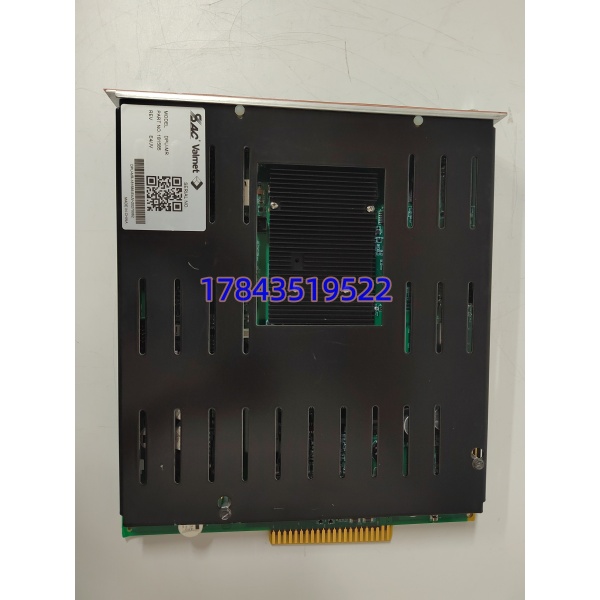

DPU-MR 是美卓专为 DNA DCS 平台开发的新一代冗余主控，用于替换老旧 DPU4E、DPU4P 处理单元，作为整套机架的运算核心。MR 后缀代表原生支持主备冗余架构，两块 DPU-MR 同步运行，主控制器故障时备用模块无延迟接管全部控制回路，不会中断纸机、浮选槽等连续生产工艺。模块搭载多路隔离以太网 ACN 总线，一边对接机架本地 I/O 采集现场温度、流量、液位信号，一边向上传输数据至操作站与优化服务器；内置专用造纸、选矿工艺控制算法，可直接配置多回路串级调节、设备安全联锁、顺序启停程序。整机采用无风扇被动散热结构，粉尘、潮湿车间不易积灰故障，适配造纸、矿山高粉尘恶劣工况。原厂现已逐步缩减该型号产能，存量机组维保只能依靠现货备件，是制浆、选矿生产线刚需替换控制器。
应用场景与行业案例
工程痛点描述国内大量投产十年以上的制浆厂、选矿厂使用 METSO DNA 系统，原配 DPU4 系列控制器长期 7×24 小时满载运行，出现通讯断连、逻辑扫描卡顿、冗余切换失效问题。纸机、浮选生产线无法短时停机，原厂海外调货周期 8~10 周，停产单日损失可达数十万；DPU-MR 可直接兼容原有机架与 I/O 卡件，不用改造机柜布线，现货可快速完成抢修替换。
典型应用场景
- 制浆造纸 – 高速纸机全线控制流浆箱、烘干部、卷纸机整套工艺闭环调节，冗余 DPU-MR 保障断纸、水分、蒸汽压力回路不间断控制。
- 矿物选矿 – 浮选、磨矿分级系统球磨机、旋流器、浮选槽流量、药剂添加自动调节，多设备联锁防止矿浆溢出、设备堵料。
- 火力电厂 – 锅炉水处理、脱硫辅控系统酸碱加药、污泥脱水成套自动化，多路远程仪表数据集中采集与联锁保护。
- 建材矿山 – 破碎、皮带输送集群控制多条矿石输送皮带顺序启停、跑偏 / 撕裂故障联锁，无人值守矿区远程监控。
- 化工辅料 – 连续配料、蒸发浓缩装置连续化反应釜温度、压力精密调节，冗余架构规避原料泄漏安全风险。
真实工程案例山东某大型文化纸厂 2 号线 DNA 系统原配 DPU4P 主控制器主板老化，频繁丢失烘干部 PID 调节回路，只能降车速生产。联系 Valmet 原厂订货周期 9 周，纸机无法长期低负荷运行。采购当天调取 DPU-MR 现货，完成冗余同步、总线通讯、满载老化全套测试后专车发出。现场工程师直接替换旧控制器，原有程序、I/O 地址完整兼容，无需重新组态；主备冗余切换测试无任何波动，纸机恢复设计车速稳定运行。该纸厂后续采购两块 DPU-MR 作为长期备用主控，规避停产备件供货周期长的风险。
SOP 质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对面板完整型号、机身序列号，核验进口报关批次，溯源 METSO 原厂出厂档案
- 防伪识别：校验 PCB 原厂丝印、金属面板激光刻印，确认无翻新改板、无后期维修补焊
- 外观检查：散热盖板无变形、金手指无氧化发黑、电容无鼓包漏液、面板指示灯无损坏
- 附件核对：原装机架固定卡扣、出厂参数标签、DNA 系统简易调试手册齐全
2. 上机功能模拟测试搭建完整 DNA 标准仿真机架，配套 IOP 系列 I/O 模块、上位操作站联调
- 通电自检：观测电源、主备、以太网状态 LED，上电无硬件故障告警
- 冗余同步测试：双 DPU-MR 配对运行，写入控制程序验证数据实时同步，主备切换无输出波动
- ACN 总线通讯测试：三路以太网同时读写 I/O 点位，模拟多设备并发采集无丢包
- 72 小时连续满载老化测试：持续运行多套 PID 与联锁逻辑，记录模块温升、扫描周期稳定性
- 留存完整测试报告、冗余切换录屏、整机实拍视频，可同步发送客户核验
3. 电气参数专项检测使用 Fluke 115 万用表、500V 兆欧表、直流可编程电源完成全项检测
- 绝缘电阻检测：以太网通讯端口、供电回路对地绝缘＞100 MΩ
- 宽压供电测试：10~30 V DC 全电压区间稳定运行，无重启、无通讯中断
- 总线隔离耐压测试：三路以太网端口 1000 Vrms 耐压测试，无击穿、无信号串扰
- 功耗实测：空载、满载功耗均符合原厂 10 W 上限标准
4. 固件与配置核验
- 读取并记录模块原厂固件版本，标注至质检报告，区分 DNA 系统高低版本兼容区间
- 拍照留存面板 DIP 开关、总线地址出厂默认配置，方便客户现场复刻设置
- 标注 DPU-MR 与 DPU4E/DPU4P 硬件兼容差异，提前告知程序移植要点
5. 最终质检与出货包装
- 专职质检逐项核对全部电气、冗余、老化测试数据，粘贴 QC 合格标签并标注质检日期
- 模块独立双层防静电密封袋封装，金手指加装塑料保护套防止运输氧化
- 加厚气泡膜缓冲，硬质独立纸箱打包，外贴完整型号、一年质保、出库标识
