描述
产品详情
・型号：LYD105A・品牌：日立 (HITACHI)・系列：LX 系列 PLC
规格参数
| 项目 | 规格 |
|---|---|
| 模块类型 | 数字量输入 DI 模块 |
| 通道数量 | 32 路，每 8 通道分组隔离 |
| 额定输入电压 | DC24V，工作区间 12‑30VDC |
| 单通道输入电流 | 2mA@24V |
| 隔离方式 | 光耦隔离，隔离耐压需核对原厂手册 |
| 信号响应时间 | ≤1ms |
| 通道指示 | 单通道 LED 状态灯 |
| 安装形式 | 机架背板插槽安装 |
| 工作环境温度 | -10℃~+60℃ |
| 重量 | 约 420g |
| 产品状态 | 原厂永久停产 |
| 兼容系统 | 仅适配日立 LX 系列 CPU 与机架 |
产品介绍

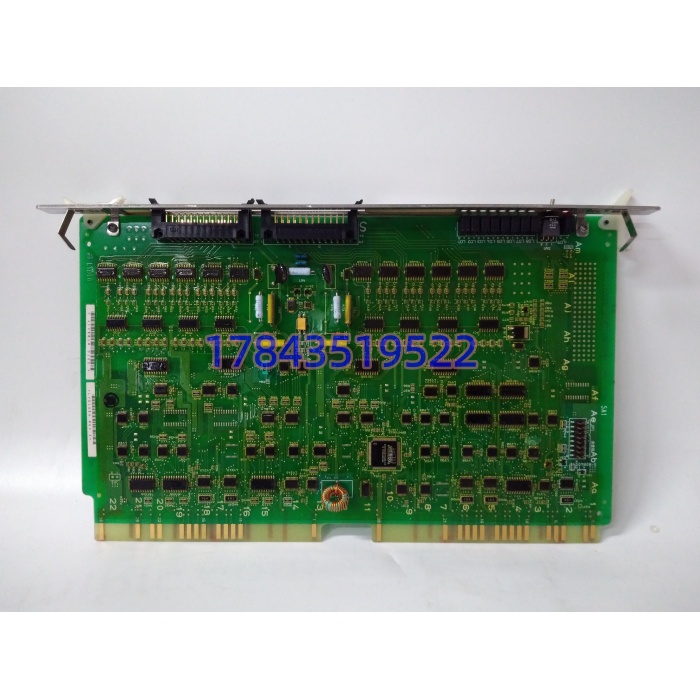

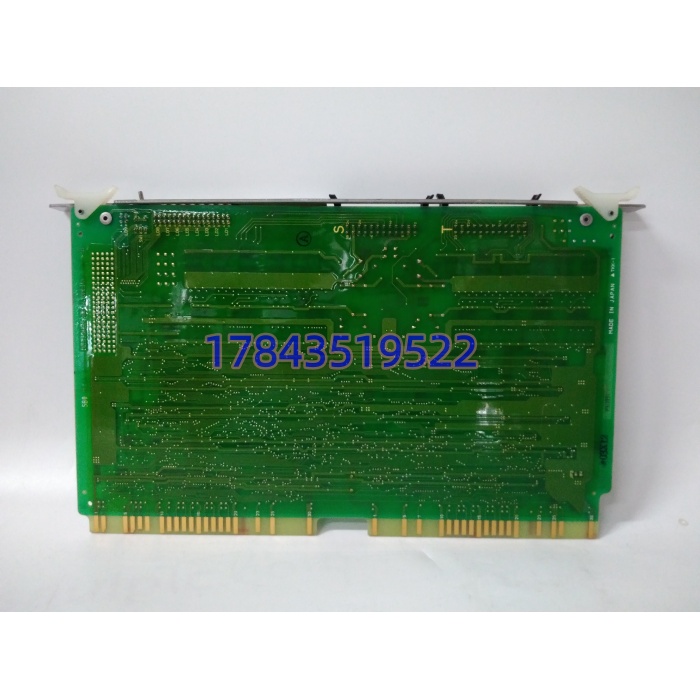

LYD105A 是日立 LX PLC 系统配套的高密度数字量输入卡件，主要采集现场接近开关、限位、按钮、继电器触点这类 24V 开关信号，通过背板总线把状态传给 CPU 做联锁与逻辑判断。该卡为老设备存量备件，原厂不再生产新货。
坦白讲，对比同年代其他品牌 DI 模块，它的分组隔离设计有实际优势。现场某一组外部接线短路，只会影响本组 8 个通道，不会直接把整张卡彻底打报废。缺点是硬件只适配日立 LX 机架，不能跨品牌直接移植，系统改造时硬件替换成本偏高。
应用场景与行业案例
痛点切入：老装置最怕 DI 卡异常，单通道损坏会造成设备误触发联锁停机；变频器多的工位，没有分组隔离的卡件很容易出现信号乱跳；整套系统早已停产，原厂拿不到全新备件。
典型场景
- 汽车老生产线：采集工位限位开关信号，用于工位互锁，必须分组隔离降低故障扩散。
- 化工老旧水处理装置：现场大量泵阀反馈触点采集，现场粉尘湿度偏高。
- 轨道交通辅控柜：监测继电器状态触点，依靠 LED 灯位快速排查现场断线。
- 冶金老生产线：变频器干扰强，依靠分组光耦隔离抑制干扰信号。
真实案例：我在现场碰到一套 2000 年投产的水处理 LX 系统，夜班生产时，LYD105A 其中一组通道全部报异常，触发泵组联锁跳停。现场初步排查发现外部电缆破皮对地短路，造成该组 8 路输入失效。手里刚好备有一张拆机 LYD105A 备件，断电更换卡件，核对通道指示灯，半小时恢复生产。事后感慨，这种停产老系统，手上有一张合格备件，能直接扛过一次非计划停机。
