描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 板卡型号 | 810-801237-021（步进驱动接口板） |
| 供电电源 | DC24V |
| 驱动通道 | 4 相步进电机驱动，峰值电流 2~6A |
| 指令通讯 | RS422 差分信号，接收 VIOP 控制器下发运动指令 |
| 细分模式 | 最高 1/128 微步，低噪音平稳运动 |
| 反馈功能 | Resolver 旋转变压器闭环反馈、电机堵转电流检测 |
| 安装形式 | 支架固定，子面板安装 |
| 防护等级 | IP20（控制柜内使用） |
| 工作环境温度 | 0 ~ +50 ℃ |
| 相对湿度 | 5~95%，无冷凝 |
| 适配设备 | LAM Kiyo C、2300、Alliance 系列晶圆等离子刻蚀机，配套 KUKA 机械手 |
| 重量 | 约 0.23kg |
产品深度介绍

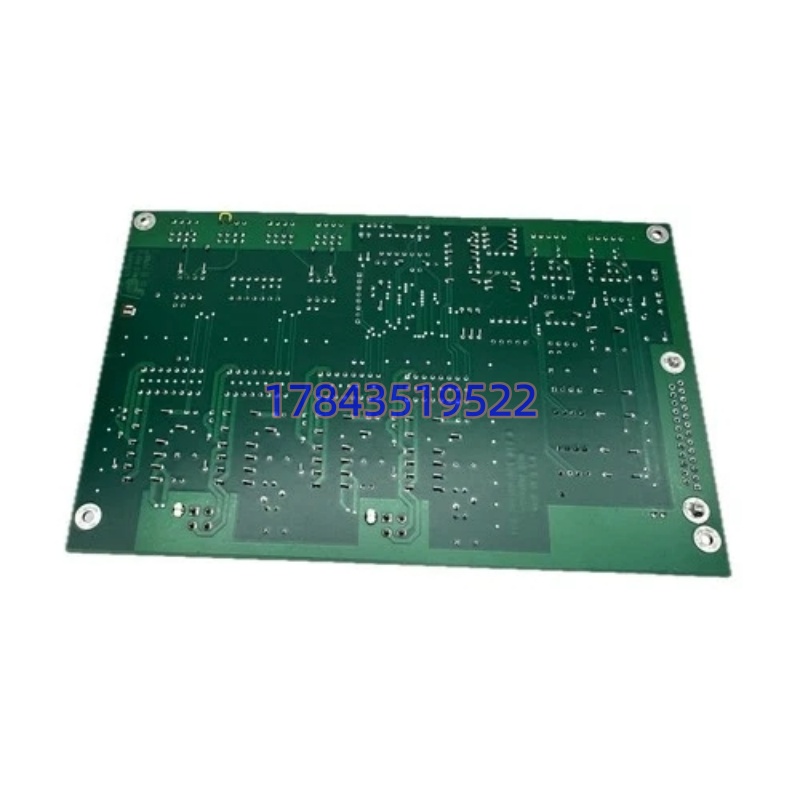

LAM 810-801237-021 是泛林半导体刻蚀设备专用步进电机驱动接口板，作为整机 VME 控制系统与晶圆机械手之间的运动信号转换单元。板卡接收来自 VIOP 控制器的 RS422 运动指令，经过脉冲调理，通过 H 桥驱动电路输出双极性波形，驱动四相步进电机，完成晶圆传输、腔门、机械手的微米级定位控制。 板卡集成电流监测回路，实时侦测电机堵转，搭配旋转变压器实现闭环位置校正，保障晶圆取放的位置精度，防止碎片。同基础型号 810-801237 下，不同后缀（-010/-021/-022）代表硬件修订版本，元器件、固件配置存在差异，不可直接互换。 该板卡属于半导体机台专属定制板，无法用于普通工业步进电机控制系统。机台常年运行，板卡电解电容老化、接口针脚氧化、等离子浪涌击穿功率器件是典型故障。原厂老机台停产后，备件交期漫长，多用于存量晶圆厂机台抢修替换。
应用场景与行业案例
晶圆厂泛林刻蚀机经常出现机械手定位偏移、取片失败、报电机堵转故障，很多时候不是机械手本体损坏，而是这块步进驱动接口板失效。原厂备件等待数月，瓶颈机台停机损失巨大，该板卡用于此类运动控制回路备件替换。
典型应用场景：
- 半导体晶圆制造 – LAM Kiyo C/2300 刻蚀机，晶圆传输机械手步进驱动控制，实现晶圆进出工艺腔体精准定位。
- 半导体设备维保 – 设备服务商常备抢修备件，快速恢复客户刻蚀机产能。
- 科研实验室设备 – 高校、研究所二手泛林刻蚀设备维护与翻新。
案例：国内晶圆厂刻蚀机械手定位故障抢修 去年，国内一家 12 英寸晶圆厂的 LAM Kiyo 刻蚀机频繁报警，机械手取放晶圆位置偏移，偶发碎片报警。现场工程师排查确认 810-801237-021 板卡老化，驱动输出异常。泛林原厂备件交期长达 3 个月，该机台属于产线瓶颈，停机损失很高。 客户采购我们经过全套上电、带载测试的同款拆机板卡，提前核对板卡 REV 硬件版本。备件上机，对接 RS422 通讯与电机反馈回路，机械手回零、取片、送片动作定位精度恢复，机台当天恢复正常跑片。
