描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | LAM 810-800081-022 |
| 板卡类型 | VME 主控 CPU 板 |
| 适配机台 | LAM P2MB 等离子刻蚀机 |
| 总线标准 | VME64 |
| 处理器主频 | 26MHz |
| 通讯接口 | RJ45 以太网、RS232 串口 |
| 供电 | VME 背板总线供电 +5V / ±12V |
| 存储 | 板载非易失闪存，保存刻蚀工艺配方、机台标定参数 |
| 工作环境 | 洁净室 10℃ ~ +40℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%~85%，无凝露、无腐蚀性气体 |
| 安装方式 | VME 机箱插槽直插安装 |
| 防护等级 | IP20（安装在洁净控制柜内） |
| 重量 | 约 1.26kg |
产品深度介绍

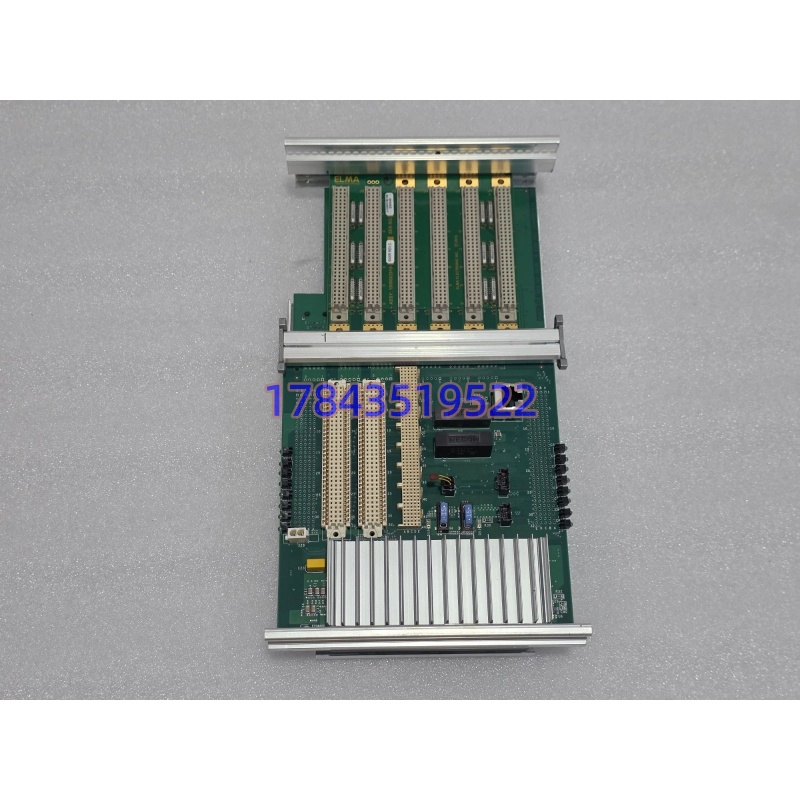

LAM 810-800081-022 是泛林 P2MB 等离子刻蚀机的 VME 主控 CPU 板，属于整套工艺设备的核心控制单元。板卡负责整机工艺程序执行，管理刻蚀腔体射频电源、工艺气体流量、真空压力、晶圆传输时序，同时通过 VME 背板与机台 I/O 板、模拟采集板、时序板交互数据。
板卡自带以太网与 RS232 双接口，实现和上位机终端通讯，上传机台报警、工艺曲线、事件日志；板载闪存可以持久存储多套刻蚀配方、机台标定参数，断电不会丢失。集成硬件看门狗，程序跑飞时自动触发硬件复位，保护腔体与晶圆安全。 该板为老款 8 寸刻蚀设备专用件，硬件架构老旧，新项目不推荐使用，多用于国内存量晶圆厂老产线维保替换。
应用场景与行业案例
半导体刻蚀机主控板一旦故障，整机无法加载工艺配方，腔体所有动作锁死，产线直接停机。晶圆制造产线停机成本极高，泛林原厂该型号备件交期漫长，抢修只能依靠存量备件。
典型应用场景:
- 半导体晶圆制造 – LAM P2MB 等离子刻蚀机 整机工艺控制，管理等离子刻蚀全套工艺时序，控制腔体气体、射频、真空系统。
- 存量 8 寸晶圆产线维保改造 老 P2MB 刻蚀机老化维修，替换损坏主控 CPU 板，恢复机台工艺运行能力。
- 半导体设备实验室、设备拆解验证平台 搭建 LAM P2MB VME 测试平台，用于板卡故障复现、维修验证。
案例：国内 8 寸晶圆厂刻蚀机抢修 去年下半年，国内一家 8 寸晶圆厂 P2MB 刻蚀机，810-800081-022 主控板启动报错，无法加载刻蚀配方，机台进入停机锁定状态。 联系泛林原厂，该板卡属于淘汰机型备件，原厂供货周期长达 12 周，直接影响当月产能。采购找到我们，备件在 VME 测试机架完成上电自检、配方读写、VME 总线通讯、以太网通讯全项测试，测试波形与视频交付现场工程师核验。 备件在周末停机窗口完成 VME 板卡更换，导入原有工艺配方，空载多次腔体动作测试后上机试片，刻蚀工艺稳定，机台恢复量产。该晶圆厂后续采购同款板卡作为产线常备应急备件。
