描述
产品深度介绍

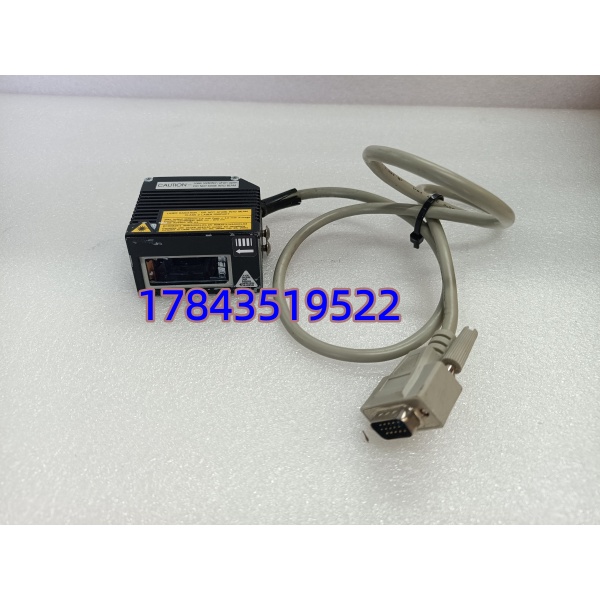

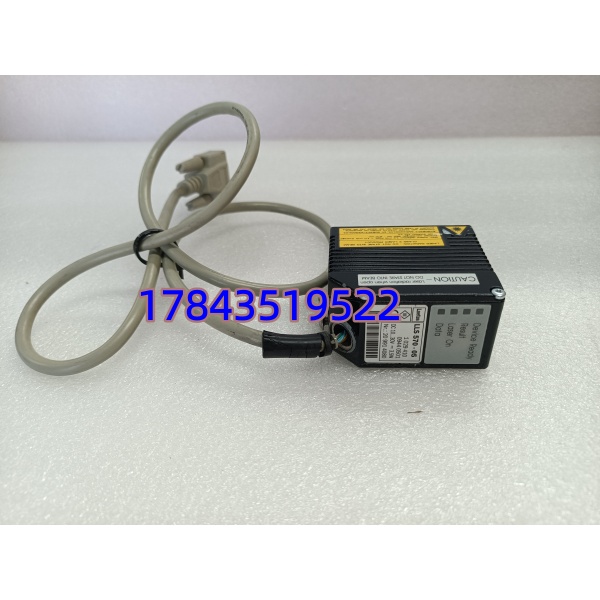

LAETUS LLS570-05 是德国莱图斯专为高速生产线追溯与标识检测设计的紧凑型激光扫描器，属于 LAETUS LLS570 系列核心型号。它能稳定读取一维条码、二维码、PharmaCode 医药专用码及打印字符，适配高速传送带（最高 6m/s），在标签褶皱、污损、部分遮挡场景下仍可可靠解码，是医药、食品行业防窜货、追溯、赋码校验的核心设备。
- 核心价值：体积小易安装、IP67 防尘防水、适应高低温 / 潮湿 / 粉尘工业环境；高速解码 + 高抗干扰，降低产线误剔率。
- 典型行业：医药（疫苗 / 药盒追溯）、食品饮料（瓶盖 / 瓶身码读取）、日化、烟草、电子。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | LLS570-05 |
| 品牌 / 产地 | LAETUS（德国） |
| 扫描光源 | 红色激光（650nm） |
| 扫描方式 | 线性扫描 |
| 读取码制 | 一维码（Code39/128、EAN、UPC）、二维码、PharmaCode、字符 OCR |
| 扫描距离 | 110mm（标准） |
| 扫描速度 | 最高 1200Hz（适配线速≤6m/s） |
| 分辨率 | 0.1mm |
| 供电电压 | 24VDC（±10%） |
| 功耗 | ＜5W |
| 接口 | RS-232、USB（可选） |
| 防护等级 | IP67（防尘防水） |
| 工作温度 | 0°C ~ +55°C（宽温版 – 40°C~+70°C） |
| 尺寸 | 约 110×60×30mm |
| 重量 | 约 200g |
| 材质 | 铝合金外壳，抗振动 |
安装与接线指南
1. 安装前检查
- 核对型号：LLS570-05，外观无破损、激光窗口洁净。
- 环境确认：安装位置无强振动、无强光直射；温度 / 湿度符合规格。
- 工具准备：M4 螺丝、十字螺丝刀、防静电手环。
2. 机械安装
- 安装位置：距条码110mm（最佳距离），扫描线与条码垂直。
- 固定方式：4 个 M4 螺丝固定，扭矩 0.8–1.0N・m；避免挤压外壳。
- 线缆管理：预留 10–15cm 松弛度，避免拉扯；远离动力线（EMI 干扰）。
3. 电气接线（24VDC）
- 电源：棕色线接 24V+，蓝色线接 0V，接地端可靠接地。
- 信号：RS-232/USB 接控制器 / 电脑，波特率默认 9600bps。
- 屏蔽：线缆屏蔽层单端接地（控制柜侧），减少干扰。
4. 上电与调试
- 上电：PWR 灯常亮，激光线正常射出；无报错告警。
- 读取测试：对准标准条码，触发读取，指示灯变绿（成功）/ 红（失败）。
- 参数配置：通过 LAETUS 软件设置码制、读取距离、接口参数；启用污损码增强解码。
- 产线测试：全速运行，连续读取 1000 次，无漏读 / 误读。
质量检测流程
- 外观与激光检测：外壳无划痕、窗口洁净；激光线均匀、无散光。
- 码制读取测试：全码制（一维 / 二维 / PharmaCode）读取，成功率 100%。
- 距离与速度测试：110mm 标准距离、6m/s 线速，读取稳定。
- 电气与环境测试：24VDC±10% 供电正常；IP67 防水防尘测试通过；高低温循环无故障。
- 老化测试：连续运行 72 小时，无死机、无性能衰减。
技术避坑指南
- 扫描距离偏差（最常见）
- 问题：距离＜80mm 或＞150mm，读取失败 / 误读。
- 避坑：严格固定在110mm；产线振动需加装缓冲支架。
- 强光 / 反光干扰
- 问题：阳光 / 强灯光直射，激光被淹没，无法解码。
- 避坑：加装遮光罩；扫描面避免高反光材质（或调整角度）。
- 线缆接线错误
- 问题：正负极接反、屏蔽双端接地，模块烧毁 / 信号乱码。
- 避坑：棕色 = 24V+、蓝色 = 0V；屏蔽仅控制柜侧接地。
- 未启用污损解码
- 问题：标签褶皱 / 脏污时读取失败，产线误剔。
- 避坑：软件开启破损码增强模式，适配 80% 污损条码。
