描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整板卡型号 | CXP-544A，适配 KOMS-A2 整机控制系统 |
| 核心处理器 | 32 位 ARM Cortex-A9，主频 1 GHz |
| 板载内存 / 存储 | 512 MB DDR3 运行内存，2 GB eMMC 固化存储 |
| 额定供电 | 24 V DC 工业直流 |
| 整机功耗 | 约 32 W |
| 对外通讯接口 | RJ45 以太网、RS485 串行总线、设备内部并行背板接口 |
| 板载 IO 扩展 | 16 路数字输入、8 路模拟量采集通道 |
| 工作环境温度 | -20 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境湿度 | 5% ~ 95%，无凝露 |
| 整机尺寸 | 310 mm × 210 mm × 35 mm |
| 单块净重 | 0.82 kg |
| 防护等级 | IP20，仅限设备控制柜密闭安装 |
| 适配设备 | KOKUSAI 老式 CVD、PVD 薄膜沉积、等离子刻蚀半导体设备 |
| 硬件指示 | 运行状态灯、通讯故障灯、工艺告警 LED 指示灯 |
产品深度介绍

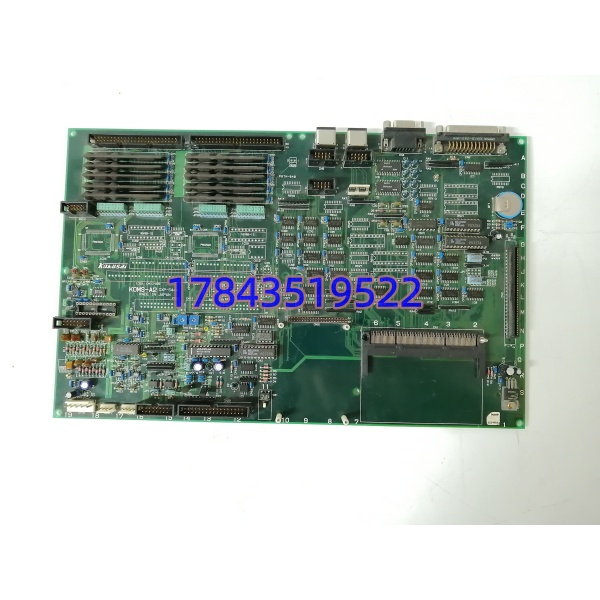

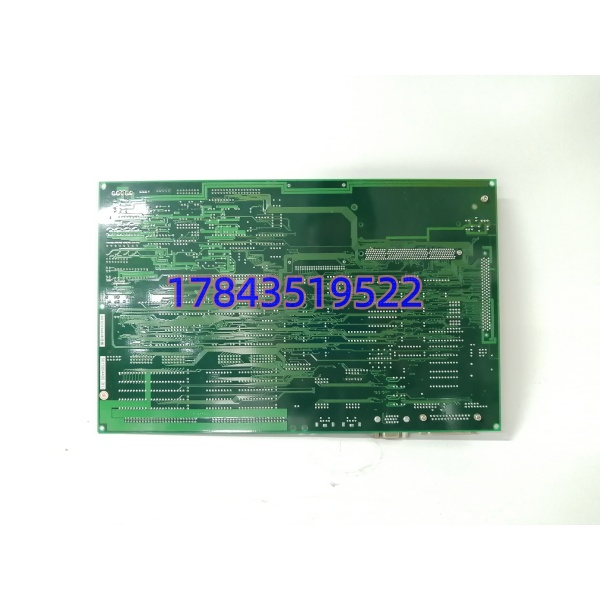

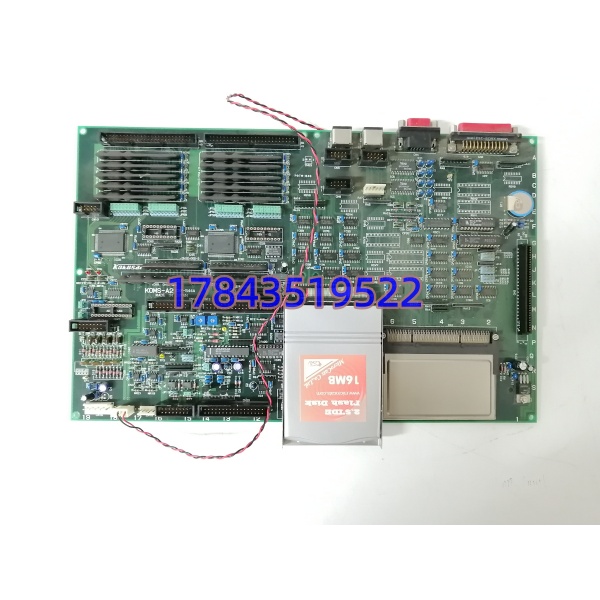

KOKUSAI CXP-544A 是日本国际电气专为 KOMS-A2 半导体真空设备打造的主控 CPU 板，作为整套薄膜沉积、刻蚀设备的运算核心，负责真空腔体压力、温度、射频电源、气体流量全套工艺时序闭环控制，同步完成上位机人机交互、现场传感器信号采集与执行器输出调度。
板卡集成独立信号隔离电路，可耐受半导体车间射频电磁干扰，内置大容量存储可完整保存上百套半导体标准工艺程序；搭载双通讯通道，以太网对接产线 MES 系统，RS485 联动真空计、质量流量控制器等外设。该型号仅配套 KOMS-A2 老一代设备，新款设备已更换新一代主控板，原厂无全新期货渠道，市面流通库存均为原厂剩余备件，是半导体工厂老旧设备抢修、年度备件储备刚需件。
应用场景与行业案例
工程痛点国内大量 2010-2018 年投产的晶圆封装、面板厂仍在使用 KOKUSAI 老式镀膜、刻蚀设备，配套 CXP-544A 主控板老化失效后，日本原厂调货周期长达 2-4 个月。主控故障会直接导致整条腔体停机，半导体晶圆批次报废，单批次损失可达数十万。现货备件可快速替换，大幅压缩停机检修窗口。
典型应用场景
- 半导体晶圆薄膜沉积设备CVD、PVD 镀膜机 KOMS-A2 系统主控，管控腔体真空、加热、工艺气体时序。
- 面板显示等离子刻蚀设备LCD/OLED 面板刻蚀腔体逻辑控制，射频电源、冷却系统联动调节。
- 光伏电池片镀膜生产线硅片减反膜沉积设备，全程流量、温度闭环工艺控制。
- 微电子封装真空设备芯片封装溅射台，腔体压力与溅射功率同步调节。
- 光学镀膜精密加工设备光学镜片多层膜沉积，高精度时序与流量控制。
真实工程案例去年华东某晶圆厂夜班突发故障，一台 PVD 镀膜机 CXP-544A 主控 ERR 灯持续告警，设备无法加载工艺程序，腔体停机。联系日本原厂，告知该板卡停产，补货周期 3 个月，产线每日产能损失超 60 万。设备采购紧急调取现货 CXP-544A，完成 26 小时满载工艺仿真测试后当日发出，3 天送达厂区。检修人员更换前完整备份旧板工艺程序、记录背板跳线，新板上机导入程序后一次通讯正常，整套调试仅 1.5 小时，腔体恢复量产。后续该厂一次性采购 3 块同型号板卡作为长期备用备件。
