描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号标识 | CXP-544A KOMS-A2 |
| 核心处理器 | 32 位 ARM Cortex-A9，主频 1 GHz |
| 运行内存 | 512 MB DDR3 |
| 本地存储 | 2 GB eMMC 固化存储，存放设备工艺程序 |
| 通讯接口 | 2 路 RJ45 以太网、多路 RS485/RS422 差分总线、多组排线 I/O 端子、DB9 调试串口 |
| 供电输入 | DC 24 V，整机峰值功耗 18 W，工作电流 0.75 A |
| 机械安装 | 标准机柜 VME 插槽式固定，配套原装金属散热屏蔽罩 |
| 整机尺寸 | 144 mm × 82 mm × 40 mm（不含外接排线） |
| 板卡净重 | 300 g |
| 工作环境温度 | -20 ℃ ~ +60 ℃，适配半导体洁净车间恒温工况 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境耐受 | 低粉尘洁净室适配，抗轻微振动、电磁干扰抑制电路 |
| 防护等级 | IP20（机柜内密闭安装，屏蔽罩提升 EMC 性能） |
| 配套软件 | KOMS 设备专用组态软件，工艺配方下载、故障日志存储 |
| 内置诊断 | 内核自检、总线断线告警、内存 / 存储故障代码上报、温升保护 |
产品深度介绍

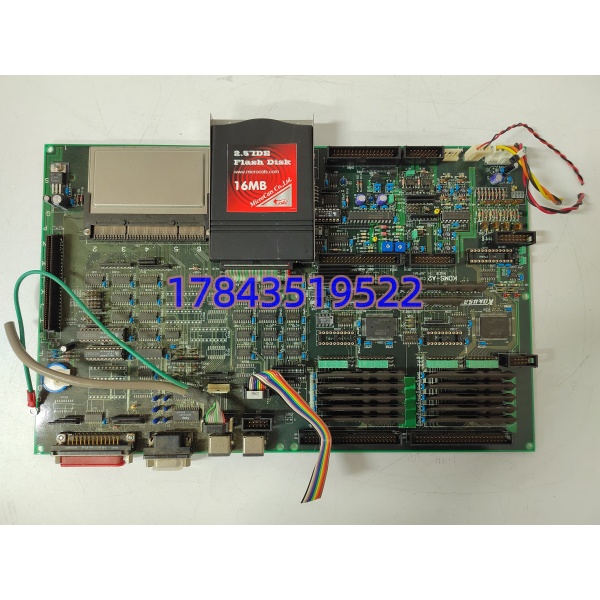

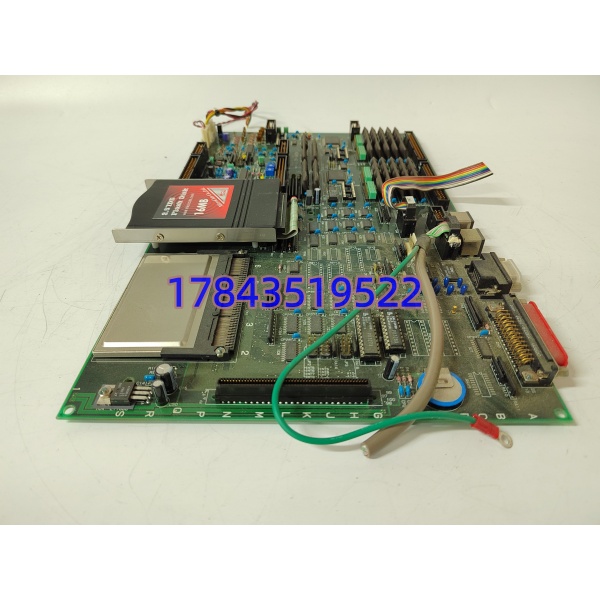

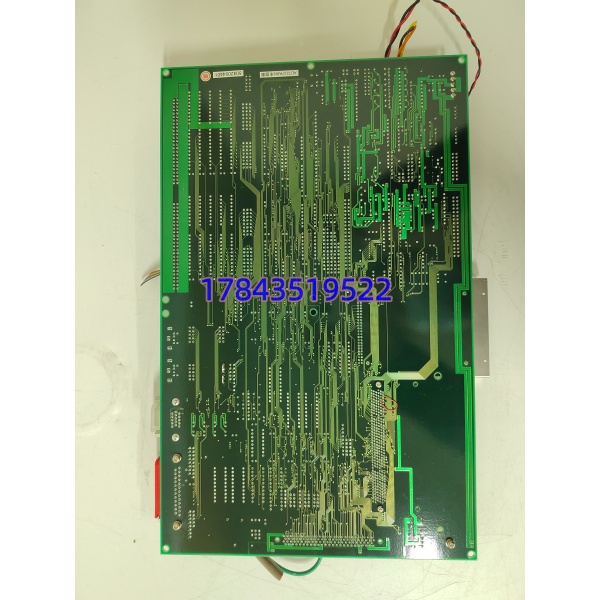

KOKUSAI CXP-544A KOMS-A2 是日本国际电气专为半导体晶圆工艺设备开发的主控 CPU 板，作为薄膜沉积、高温扩散炉、刻蚀设备的控制中枢，承担整套设备的工艺步骤时序运算、温压闭环调节、机械手联动、上位机数据交互全部逻辑工作。
板卡搭载独立金属屏蔽散热结构，多路隔离通讯接口区分设备本地总线与车间上位网络，避免洁净车间变频器、射频电源带来的信号干扰。内置专属 KOMS 嵌入式系统，固化设备原厂工艺程序，不兼容通用 PLC 编程软件；全部排线端子做防呆定位，防止现场接反烧毁外设。该板卡属于设备定制化专用硬件，无通用替代兼容板，一旦损坏设备整机停机，是半导体产线关键应急备件。
应用场景与行业痛点
国内大量投产 10 年以上的成熟晶圆、光伏薄膜产线仍在使用 KOKUSAI 老旧工艺设备，原厂早已停止 CXP-544A KOMS-A2 量产。主控板故障后整台炉体、刻蚀机完全锁机，无法执行晶圆加工；原厂备件海外订货周期普遍超 2 个月，半导体产线停机单日损耗可达数十万，多数工厂不会长期备货同款板卡。
典型应用场景
- 半导体晶圆制造 – 扩散 / 氧化炉设备控制炉管升温曲线、气体流量配比、晶圆舟台机械手进出时序，存储数百套晶圆批次工艺配方。
- 薄膜沉积设备 – PVD/CVD 镀膜机调节射频功率、真空阀门、冷却水路联动，实时上传膜厚、腔压数据至车间 MES 系统。
- 光伏电池产线 – 管式 PECVD 设备管控硅片镀膜工艺时序，多路 RS485 联动真空计、质量流量控制器、加热模块。
- 高校 / 研究所实验室 – 半导体工艺实验炉小批量晶圆实验配方存储、分段温控逻辑控制，支持本地串口调试修改工艺参数。
真实工程案例江浙某晶圆封装厂 2025 年一条扩散炉产线 CXP-544A KOMS-A2 主控板报错，设备直接停机锁机，无法加载任何晶圆工艺程序。联系日本原厂调货告知交付周期 11 周，产线每日待加工晶圆积压超 3000 片。
我方现货板卡完成完整 KOMS 系统、总线、24 小时老化测试后当日发出，设备工程师更换并导入原有工艺程序，4 小时内设备恢复量产。企业后续一次性备货 2 块同款板卡放置产线备件柜，规避长期停机风险。
