描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | BALEXT-SMP，衍生版本 BALEXT-SMP1 |
| 通道配置 | 8 路硬件冗余独立信号通道，双通道互备容错 |
| 供电输入 | 机柜背板 24 VDC 供电，整机典型功耗 4.1 W |
| 接口类型 | 大尺寸背板总线连接器、多组彩色排线端子座 |
| 工作温度 | 10 ℃ ~ +50 ℃（洁净室标准温控环境） |
| 存储温湿度 | -20 ℃ ~ +70 ℃，5%~90% RH，无凝露 |
| 环境适配 | 百级 / 千级半导体洁净厂房，低粉尘、无腐蚀性气体 |
| 硬件诊断 | 板载多路状态指示灯，单通道故障单独告警 |
| 整机尺寸 | 410 mm × 260 mm × 32 mm 大尺寸工控 PCB 板 |
| 兼容设备 | KOKUSAI 立式扩散炉、刻蚀机、薄膜沉积晶圆设备 |
| 冗余机制 | 单通道线路断路、端子松动不影响其余 7 路正常运行 |
| 防护等级 | IP20，仅允许机柜内部密闭安装 |
产品深度介绍

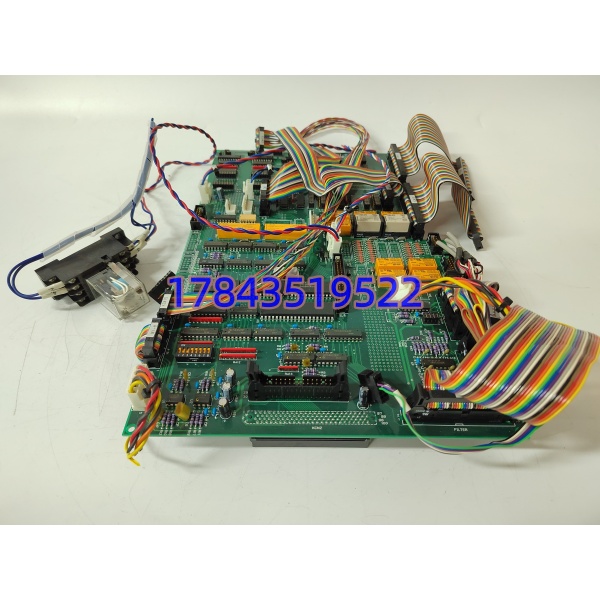

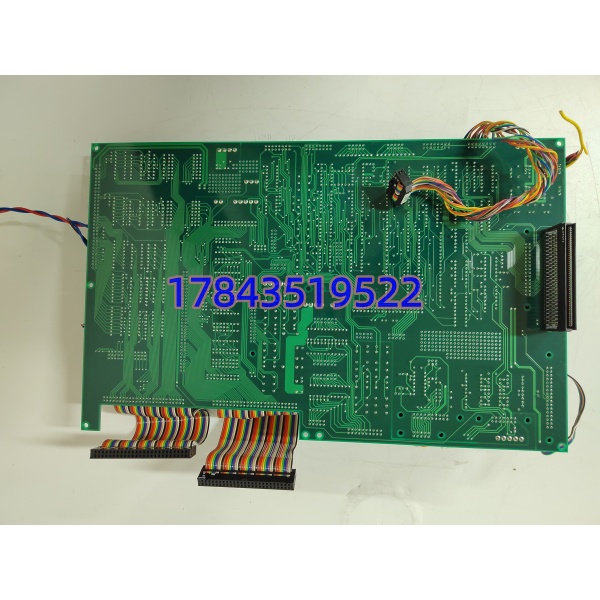

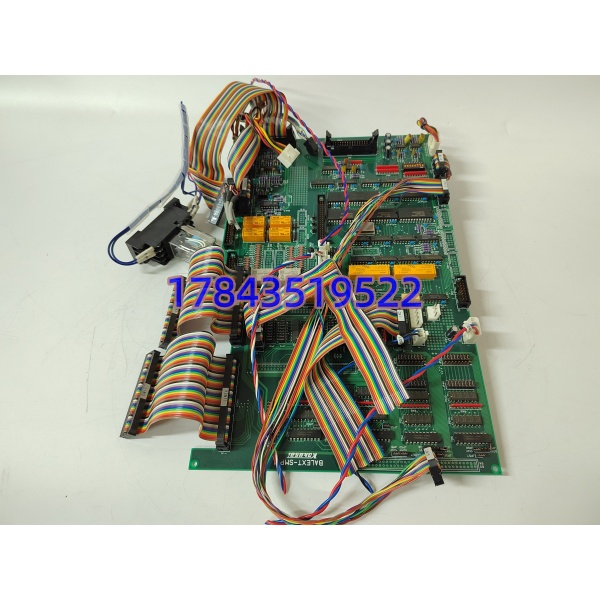

KOKUSAI BALEXT-SMP 是日本国际电气专为半导体晶圆制程设备开发的 8 通道冗余信号扩展基板，配套立式炉、刻蚀、薄膜沉积设备主控系统使用。板卡采用双通道冗余电路设计，每一路传感器信号均做硬件备份，洁净产线长期连续运行时，单路线路老化、端子接触不良不会中断工艺信号采集。
基板通过背部大总线连接器对接设备主控机架，前端多组排线直连炉温、压力、气体流量、门体限位等现场传感器，分担主控板 I/O 负载，减少主控插槽占用。所有通道配备独立状态指示灯，故障点位直观可见，缩短洁净室停机排查时长；原厂电路适配半导体洁净车间稳定供电工况，无信号漂移、采集延迟问题，是存量 KOKUSAI 晶圆设备技改、故障基板替换专用备件。
应用场景与行业案例
现场工程痛点老旧 KOKUSAI 晶圆立式炉原配扩展基板运行超 7 年后，出现单通道信号丢失、采集数值跳变；半导体产线 24 小时不间断生产，基板故障会直接导致炉温、工艺气体参数监控失效，必须停机排查，单条产线每停机 1 小时晶圆报废损耗成本高。原厂海外订货周期 6~9 周，现货 BALEXT-SMP 可匹配月度短停机窗口更换。
典型应用场景
- 半导体晶圆制造 – KOKUSAI 立式扩散炉采集炉膛多点热电偶温度、炉内压力、工艺气体流量计信号，8 通道冗余保障高温制程参数不间断监控。
- 芯片刻蚀设备 – 干法刻蚀腔体自控系统腔体真空度、射频功率、腔门联锁限位信号分流扩展，单通道故障不中断刻蚀工艺。
- 薄膜沉积 PVD/CVD 设备靶材功率、冷却水流量、腔体压力多路信号采集，冗余设计规避单点硬件故障停线。
- 光伏硅片扩散生产线国产改造配套进口 KOKUSAI 炉体，扩容 I/O 点位，低成本替换老化原厂基板。
- 微电子封装洁净设备恒温腔体、氮气保护管路传感器信号扩展，满足精密封装工艺连续监测需求。
真实现场案例江苏某 12 寸晶圆厂 2025 年秋季巡检，一台 KOKUSAI 立式扩散炉原配 BALEXT-SMP 基板出现 2 路温度通道持续跳变，炉温曲线无法稳定采集，随时存在工艺报废风险。原厂备件交货周期 2 个月，产线无法长期带病运行。
设备工程师调取现货 BALEXT-SMP，3 天送达洁净车间。利用夜间 4 小时工艺停机窗口完成更换：提前拍照记录所有排线端子排序、背板插槽卡扣位置，新基板复刻全部接线。上电后 8 路通道指示灯全部正常，炉温、压力信号采集稳定无跳变。投运至今 8 个月，无通道告警、无信号漂移，产线未再因基板故障非计划停机。
