描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 电源电压 | AC 100–240V，50/60Hz；最大 5W |
| 输入信号 | 热电偶（K/J/R/S/T）、PT100/PT1000、DC 0–10V、4–20mA |
| 控制方式 | PID 控制、ON/OFF 控制 |
| 输出类型 | 继电器（250VAC/5A）、SSR 驱动、模拟量（4–20mA） |
| 显示方式 | 4 位 7 段 LED，红色，字高 12mm |
| 精度 | ±0.1% FS ±1 digit |
| 通讯接口 | RS485（Modbus RTU），可选 |
| 工作环境 | 0–55°C，湿度 25–85% RH（无凝露） |
| 防护等级 | 前面板 IP66，壳体 IP20 |
| 尺寸（宽 × 高 × 深） | 48×48×78mm，面板安装 |
产品深度介绍

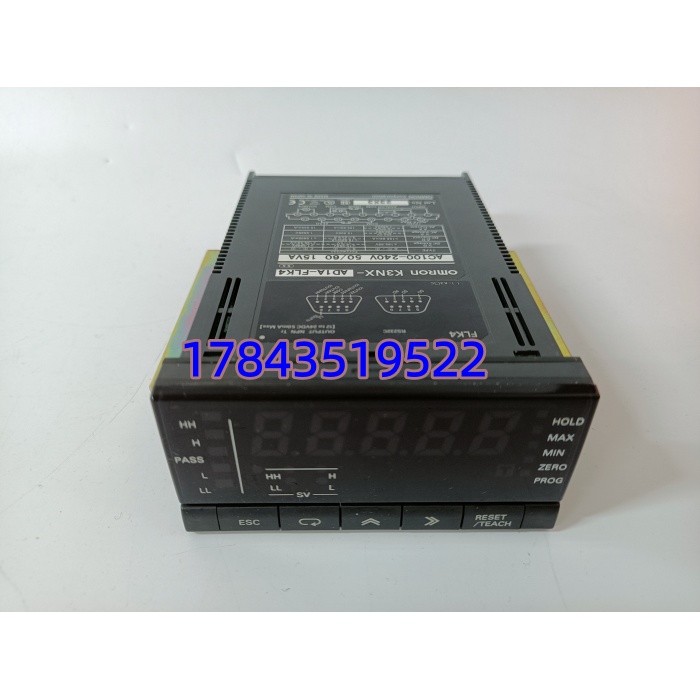

欧姆龙 K3NX-AD1A-FLK4 是工业面板式高精度温控 / 过程控制器，用于温度、压力、流量等模拟量的精确闭环控制。
支持热电偶、热电阻、电压 / 电流等多种输入，适配绝大多数工业传感器；内置 PID 自整定算法，控制精度达 ±0.1%；具备继电器、SSR、模拟量三种输出，可直接驱动接触器或执行器；带 RS485 通讯，支持组网远程监控；IP66 前面板防尘防水，适配车间恶劣环境。
应用场景与行业案例
工程痛点
现场需高精度温度控制 + 本地显示 + 远程通讯；普通温控表精度差、无通讯，难以对接 SCADA；环境粉尘 / 水汽重，仪表易损坏。
典型应用场景
- 塑料机械 – 挤出机料筒温控多段 PID 控温，±0.1% 精度，保障塑化均匀；IP66 防油污，适配机台震动环境。
- 热处理行业 – 小型退火炉 / 烘箱热电偶输入，PID 自整定，升温快、超调小；继电器输出直接驱动加热接触器。
- 食品包装 – 热封 / 杀菌温度控制4–20mA 输入接温度变送器，稳定控温保障食品安全；RS485 对接上位机记录数据。
- 化工设备 – 反应釜 / 水浴锅控温PT100 热电阻输入，抗干扰强；双报警输出，超温 / 低温自动切断加热。
真实案例
某食品厂改造杀菌线，原用普通温控表，温度波动 ±1.5℃，导致批次不合格率高。更换 K3NX-AD1A-FLK4 后，PID 自整定将波动控制在 ±0.2℃；RS485 接入车间 MES，温度数据实时上传、可追溯；IP66 面板耐受清洗水汽，运行 18 个月无故障，产品合格率提升至 99.8%。
核心卖点与差异化
- 高精度 + 自整定：±0.1% FS 精度，PID 自整定，减少人工调试，控温更稳。
- 多输入输出兼容：热电偶 / 热电阻 / 模拟量全覆盖，继电器 / SSR / 模拟量输出可选，适配多场景。
- IP66 高防护：前面板防尘防水，适配粉尘、水汽、油污恶劣工况，寿命更长。
- RS485 通讯：Modbus RTU 组网，远程监控 + 数据采集，对接 SCADA/MES 无压力。
- 紧凑面板设计：48×48mm 标准开孔，替换旧表无需改面板，安装便捷。
