描述
关键技术规格
- 处理器：Intel Atom 1.6GHz 或 ARM Cortex-A9 32 位
- 内存：1GB SDRAM；4GB Flash（可扩展）
- 供电：24VAC ±15%（20–30VAC/DC），50/60Hz
- 功耗：最大 50VA
- 网口：1×RJ45，10/100/1000Mbps，BACnet/IP
- 串口：2×RS-232；2× 隔离 RS-485（BACnet MS/TP/N2）
- USB：2×USB 2.0
- 协议：BACnet/IP、MS/TP、N2、LonWorks（可选）
- 工作温度：0℃至 + 60℃；存储：-40℃至 + 85℃
- 尺寸：222×89×44mm；重量：0.8kg

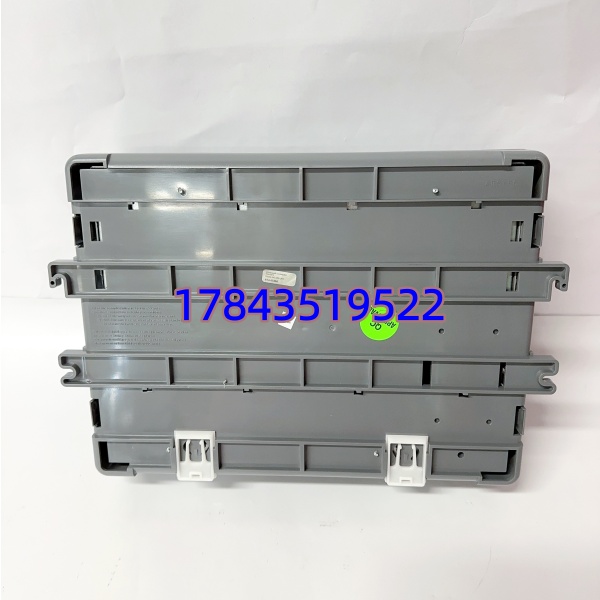

- 安装：DIN 导轨或面板安装；防护：IP20
产品深度介绍

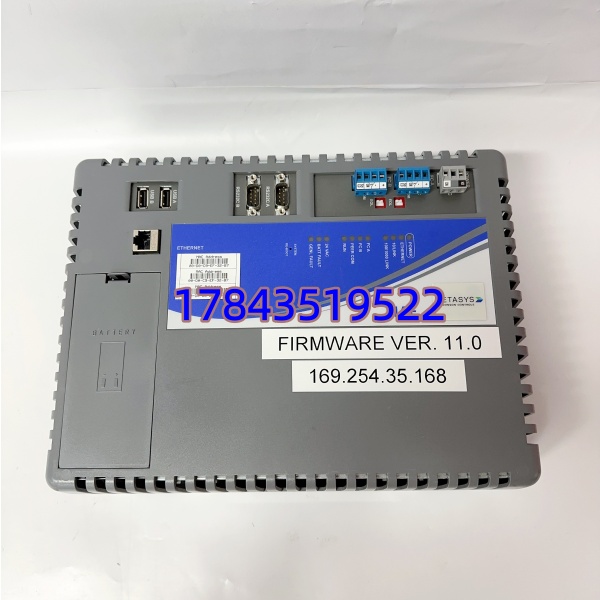

MS-NAE5510 是江森自控 Metasys 系统的核心网络自动化引擎，相当于楼宇自控的 “大脑”，负责整合 HVAC、照明、安防、消防等子系统，实现集中监控与联动控制。搭载工业级处理器与大容量存储，支持 BACnet/IP、N2 等多协议互通，既可管理江森自有设备，也能兼容第三方楼宇设备。
具备独立运算能力，断网仍可执行控制逻辑，保障关键设备稳定运行。内置 Web 服务器，支持远程配置与诊断；带实时时钟与数据备份电池，断电后数据不丢失。广泛用于商业综合体、医院、数据中心等大型建筑，是楼宇节能与智能管理的核心设备。
应用场景与行业案例
大型楼宇常面临多系统分散、能耗高、运维难的问题，MS-NAE5510 可统一管控所有子系统，实现节能与高效运维。
- 商业综合体：写字楼 + 商场 HVAC、照明、电梯集中监控，分时分区控温，年节能 15–20%
- 数据中心：24 小时监控机房温湿度、精密空调、UPS，保障设备恒温恒湿运行
- 医院 / 医疗设施：手术室、病房温湿度与洁净度控制，联动消防与安防系统
- 轨道交通：车站通风、空调、照明集成控制，适配复杂工况与宽温环境
- 老旧楼宇改造：替代老款控制器，保留原有传感器与执行器，降低改造成本
案例：某三甲医院楼宇改造原有系统老旧，各科室温湿度无法统一调控，能耗居高不下。更换 MS-NAE5510 后，整合手术室、病房、药房 HVAC 与照明系统，设定分时分区控制策略，非工作时段自动调低空调负荷。改造后年省电约 22 万度，运维人员减少 30%，系统稳定运行至今无故障。
核心卖点与差异化
- 多协议兼容：同时支持 BACnet/IP、N2、MS/TP，适配新旧设备与第三方系统
- 独立运行可靠：断网仍执行控制逻辑，避免单点故障影响整栋建筑
- 远程运维便捷：内置 Web 界面，随时随地监控配置，减少现场出差
- 工业级宽温：0℃至 + 60℃稳定运行，适配机房、地下车库等恶劣环境
- 无缝集成 Metasys：原生适配江森系统，组态简单，无需额外开发
质量透明化检测流程
- 入库验收：核验原厂序列号、出厂标签，检查外壳无破损、板卡无维修痕迹，核对合格证与电池配件。
- 上机功能测试：接入 Metasys 测试系统，通电自检，测试网口、串口通讯，连续 24 小时带载运行，记录稳定性数据。
- 电气参数测试：检测 24VAC 供电稳定性，500V 摇表测绝缘电阻＞10MΩ，测试 RS-485 隔离性能。
- 固件与配置验证：读取固件版本，备份配置参数，测试 BACnet/N2 协议互通性。
- 最终质检包装：质检员签字，防静电袋密封，气泡膜 + 纸箱加固，贴 QC 合格标签，可提供测试视频备查。
