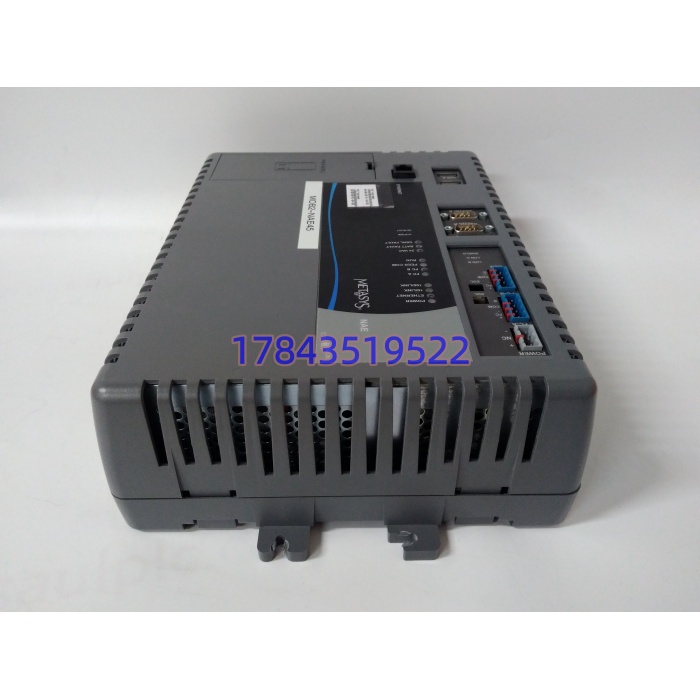

Johnson Controls MS-NAE5510-1 | 楼宇自控核心控制器 - 图片 3

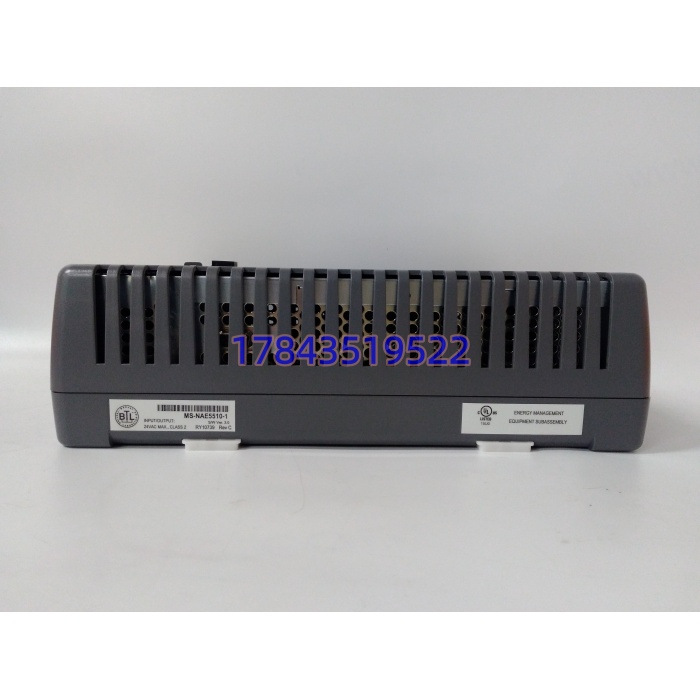

Johnson Controls MS-NAE5510-1 | 楼宇自控核心控制器 - 图片 4

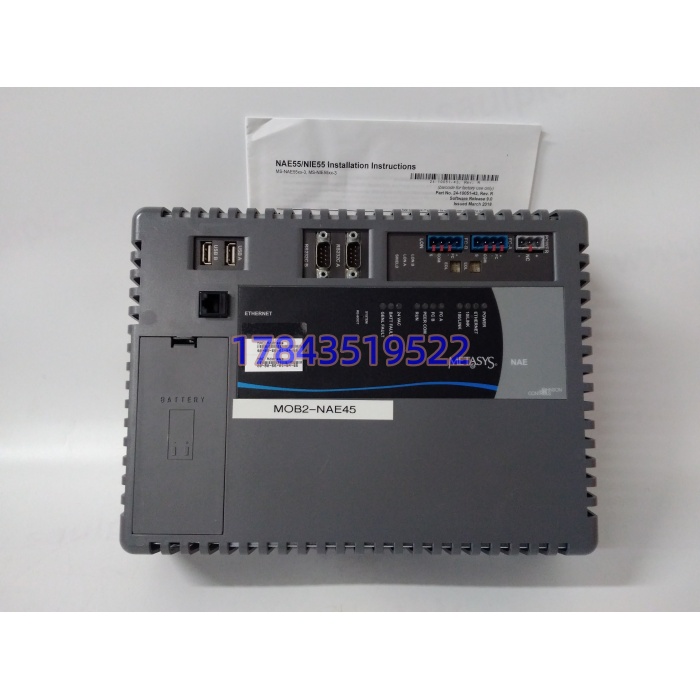

Johnson Controls MS-NAE5510-1 | 楼宇自控核心控制器

原价为：¥7,656.00。当前价格为：¥5,676.00。

  • 型号：MS-NAE5510-1
  • 品牌：Johnson Controls（江森自控）
  • 系列：Metasys NAE55 楼宇自控平台
  • 核心功能：执行本地控制策略、趋势存储、报警管理，打通上层以太网与下层 N2/BACnet MS/TP 现场总线
  • 产品类型：网络自动化引擎（NAE）
  • 关键规格：1 路千兆以太网；2 路隔离 RS485；支持 N2 Bus / BACnet MS/TP；配套数据保护电池
我要购买
分类：

描述

产品详情

・型号：MS-NAE5510-1・品牌：Johnson Controls（江森自控）・系列：Metasys NAE55

规格参数

参数项目 参数说明
设备全称 MS-NAE5510-1 Network Automation Engine
处理器 Intel Atom 1.6GHz
存储 4GB 闪存；1GB SDRAM
以太网接口 RJ45，10/100/1000M 自适应，BACnet/IP
RS485 通道 2 路光电隔离，可选 N2 总线、BACnet MS/TP 模式
串行接口 2×RS232-C；2×USB 串口
供电 24VAC，典型功耗 15W，最大 25W
后备电池 内置 MS-BAT1010-0，断电保护配置与历史数据
安装方式 35mm DIN 导轨安装或壁挂固定
防护等级 IP20，室内控制柜使用
工作温度 0℃ ~ +50℃
存储温度 -40℃ ~ +85℃
支持固件版本 Metasys Release 9~12（以原厂兼容清单为准）
外壳材质 ABS+PC，内置金属屏蔽层

产品介绍

MS-NAE5510-1 是 Metasys 楼宇自控系统的核心监控引擎，作为系统分层架构中间枢纽，向下管理末端 DDC 控制器，向上对接操作站、第三方集成平台。设备独立运行控制逻辑，服务器离线时依旧维持现场 HVAC 调控、报警推送与数据缓存。

坦白讲，很多改造项目容易混淆 NAE5510-1、NAE5511、NIE55 型号。MS-NAE5510-1 不带 LonWorks 接口，两路 RS485 可自由搭配 N2 总线与 BACnet MS/TP 混用；硬件外形相近，但固件驱动、总线端子定义不能直接互换。长期运行故障多发点集中在后备电池失效、网口接触不良。



应用场景与行业案例

现场常见隐患：引擎电池老化断电丢失配置；网口芯片老化导致整段总线设备批量失联，运维人员容易误判交换机或者现场 DDC 故障。

  • 商业综合体 Metasys 系统，集中管理空调机组、冷却塔、新风柜 DDC。
  • 医院楼宇自控改造，存量 N2 总线系统备件替换，保留原有布线不大量改线。
  • 数据中心配套暖通监控，独立执行温湿度联锁，保障机房制冷稳定。
  • 工厂洁净车间 BAS 系统，Modbus RTU 对接冷水机组，统一纳入 Metasys 平台。

真实案例：某三甲医院楼宇系统，夜班频繁出现空调点位全部失联，重启 NAE 后临时恢复。排查确认 MS-NAE5510-1 网口收发电路老化。利用周末窗口期更换同型号备件，导入完整数据库与控制策略，总线点位持续稳定在线。现场工程师总结：NAE 属于单点核心设备，建议预留备件；定期 3~5 年更换后备电池，防止停电丢程序。
