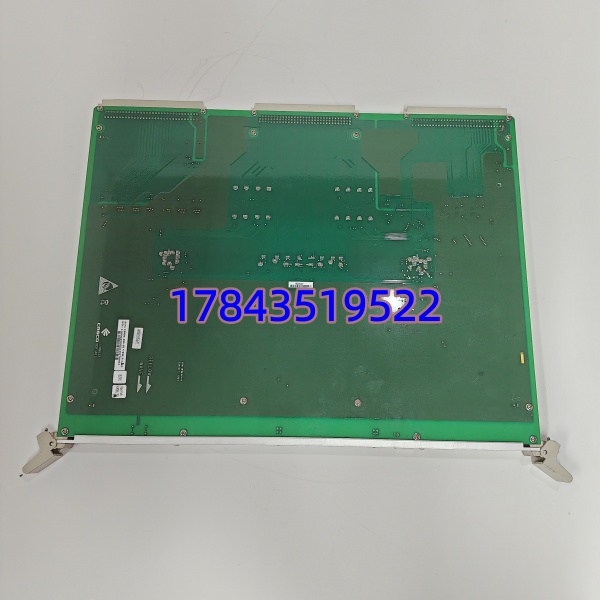

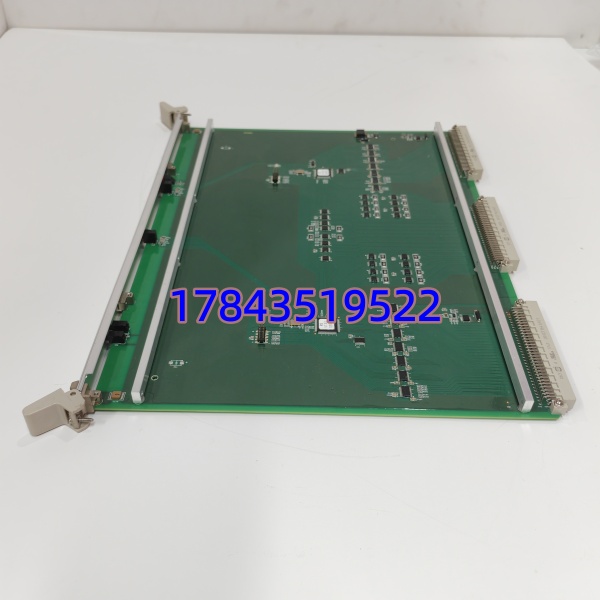

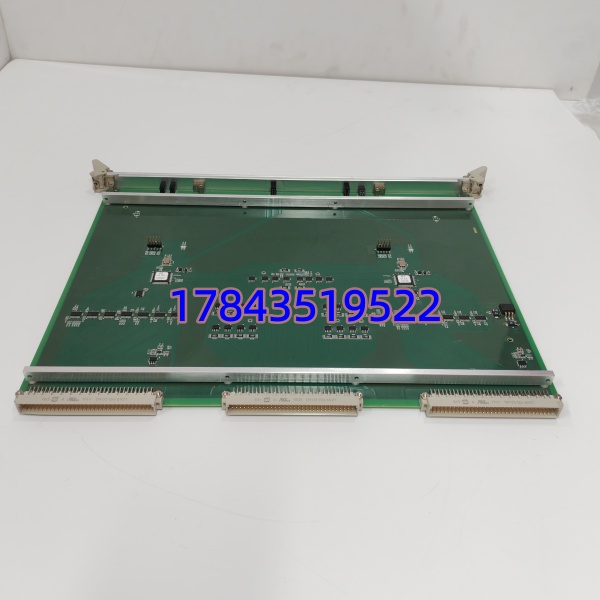

IOBUS2 12004-103-01 V1.20 | 工业总线通讯板卡

描述

关键技术规格

IOBUS2 12004-103-01VERV1.20

产品深度介绍

IOBUS2 12004-103-01 搭载 V1.20 版本固件，是工控成套设备里负责 IO 总线数据互通的核心板卡。该板卡主要承接主控下发指令，同时收集现场各类输入输出点位运行数据，完成双向数据传输。

V1.20 固件经过实地项目长期调试优化，运行稳定性更强，能够适配多数老旧成套自动化设备总线架构，信号转发延迟低，长时间连续运行不易出现通讯断连、数据错乱等问题，适配各类现场恶劣生产工况。

应用场景与行业案例

工程痛点

成套老旧工控设备运行多年后，总线通讯板卡极易出现老化失灵，直接造成全站 IO 点位失联，设备全线停机停产。这类专用总线板卡原厂订货周期漫长，停产机型几乎无渠道补货，临时采购困难极大。

典型应用场景

1. 重工机械成套自控系统作为整机 IO 数据中转核心，联动机身各类传感器与执行元件，保障设备动作逻辑顺畅执行。
2. 水泥建材生产线控制系统用于生产线分布式 IO 站点组网，统一汇总现场生产数据，完成集中调度管控。
3. 水处理成套自控设备搭建现场 IO 总线网络，采集水质参数、阀门状态、水泵运行信号，实现自动化启停管控。
4. 冶金辅助设备电控系统适配高温车间工控机柜，稳定完成远距离 IO 点位数据传输，适配复杂生产环境。

真实案例

前年中旬，南方一家建材厂区整条生产线突发全线 IO 失联故障，检修确定是内部 IOBUS2 通讯板卡损坏，型号正是 12004-103-01，设备内置固件要求严格匹配 V1.20 版本。

原厂报备采购周期长达两个月，生产线停滞每天都会产生高额损耗。我方现货配齐同版本原装板卡，三天内送达现场，技术人员协助核对板卡拨码参数，直接上机替换后总线通讯立刻恢复，整条生产线顺利恢复正常投产。

IOBUS2 12004-103-01VERV1.20

核心卖点与差异化

• 固件精准匹配：原厂标配 V1.20 稳定版本，无需降级升级，上机直接兼容原有系统程序
• 总线传输稳定：优化 IOBUS 总线转发逻辑，远距离传输不易受现场电气干扰
• 低功耗长效运行：低负载运行设计，长时间机柜密闭环境使用不易过热死机
• 现货快速交付：稀缺工控专用板卡常备库存，大幅缩短设备停机维修时长
• 全项出厂检测：通电实测总线通讯、点位联动、数据收发全部达标，发货前核验无误
• 通用适配性强：适配绝大多数搭载 IOBUS2 总线架构的成套自动化设备

IOBUS2 12004-103-01VERV1.20

质量透明化 SOP 检测流程

1. 入库验收检测核对完整型号编号与 V1.20 固件版本，查验板卡电路无脱焊、无烧蚀痕迹，接口端子完好无氧化，配齐配套纸质资料。
2. 上机功能测试搭建 IOBUS 专用测试机柜，接通 24V 直流电源完成通电自检，测试总线组网连通性，模拟多组 IO 点位数据收发，连续 24 小时空载运行监测运行状态，出具完整测试单据。
3. 电气参数测试使用专业仪表检测板卡供电回路导通性，500V 摇表完成绝缘测试，绝缘数值高于 10MΩ，完成基础耐压测试杜绝漏电隐患。
4. 固件配置核验读取板卡内置固件确认锁定 V1.20 正式版本，留存板卡原始拨码实拍照片，方便客户现场对照调试使用。
5. 最终质检打包专人复核所有检测项目无误后贴上合格标识，使用专业防静电袋密封封装，外层加厚泡沫纸箱防护，杜绝运输磕碰损坏，可随时提供测试实拍素材。

技术避坑指南

1. 固件版本不符报错不少现场维修人员随意更换同型号不同固件版本板卡，上机后直接出现总线报错、站点掉线。此前见过多次更换高版本板卡后，主控系统无法识别总线设备，耗费大量时间重新改写程序。务必严格选用 V1.20 版本。
2. 拨码地址设置出错这款板卡依靠侧边拨码设定总线通讯地址，地址重复会直接造成整个总线网络数据混乱。更换前一定要拍照留存旧板拨码位置，新板严格对照复刻设置，这是最容易忽略的基础操作。
3. 外接线路负载超标后端挂载 IO 点位数量过多，超出板卡自带总线驱动负载上限，会出现数据卡顿、间歇性断连。搭配使用时控制点位挂载数量，预留合理负载余量。
4. 静电损坏板卡元件工控机柜内部环境干燥，拆装板卡必须佩戴防静电手环，直接徒手插拔极易击穿板卡内部精密通讯芯片，造成板卡直接报废，现场维修务必做好静电防护。
