产品详情
・型号：HE700GEN200・品牌：Horner APG（OEM 供给 GE Fanuc）
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件全称 | Dual‑Channel Genius VME Interface Module HE700GEN200 |
| 总线通道 | 双通道 Genius I/O 总线（双物理总线） |
| 背板接口 | VME 总线，A24/D16 |
| 配置方式 | 板载 DIP 拨码开关，设置站地址、通道模式 |

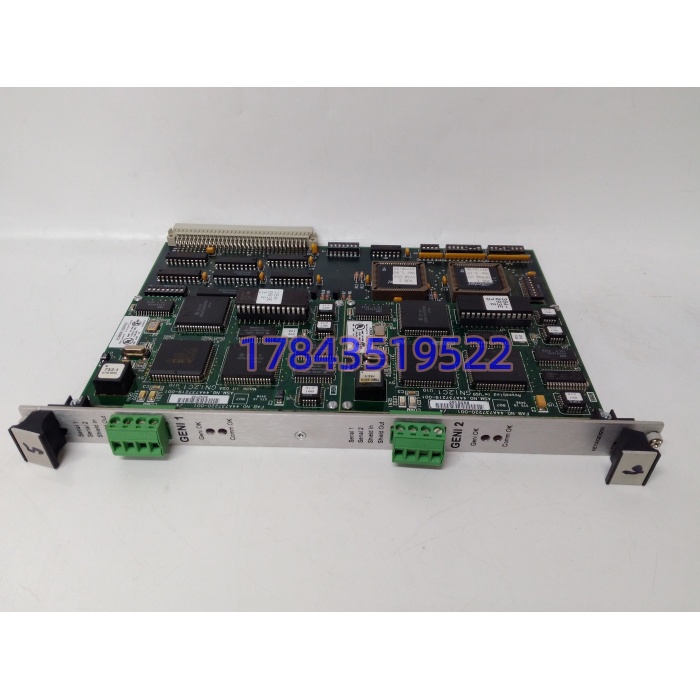

| 外部接线 | 前面板可拆卸螺丝端子，Genius 总线屏蔽线缆接入 |
| 功耗 | 典型＜1W，由 VME 背板供电，无需外部电源 |
| 适配系统 | GE Fanuc VME‑70、90‑70 VME 机架；对接 Genius 远程 I/O（IC660 系列） |

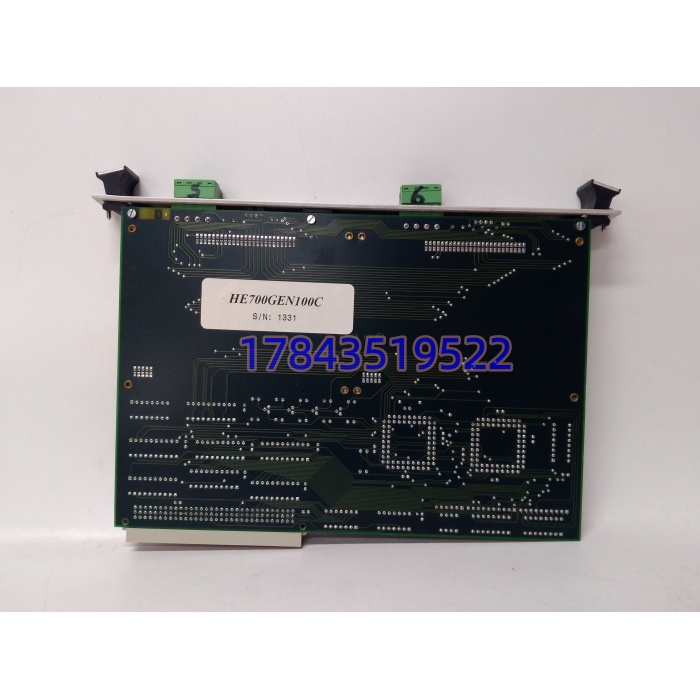

| 同系列对比 | HE700GEN100：单通道 Genius，硬件不兼容，不能直接替换本卡 |
| 工作温度 | 0℃‑+60℃机柜内部 |
| 储存温度 | -40℃~+85℃ |
| 包装重量 | 约 0.34kg |
| 故障高发器件 | VME 背板连接器、总线收发芯片、板上 DIP 拨码接触不良、电解电容老化 |
| 硬件状态 | 原厂已停产；市场流通 NOS 库存件、拆机备件，上机前核对拨码配置 |
产品介绍

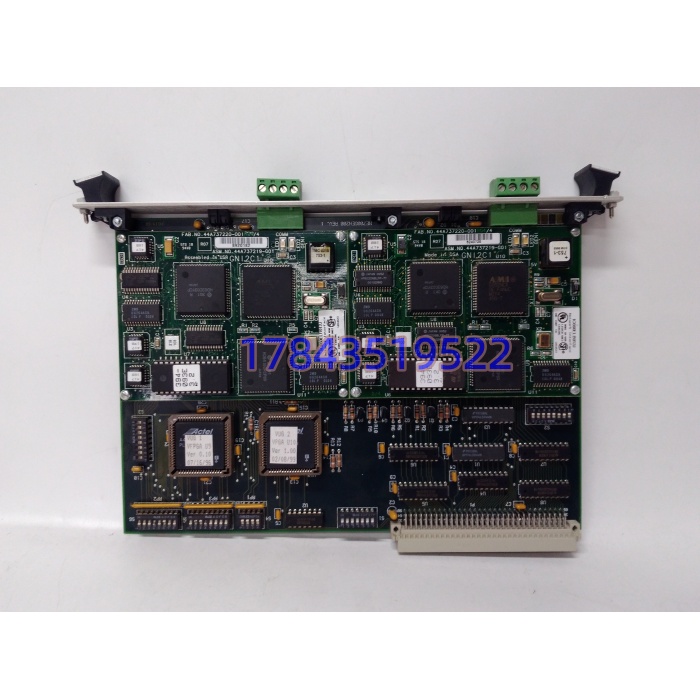

HE700GEN200 是 Horner 为 GE Fanuc 开发的 VME‑Genius 网关板，把 VME 主控侧协议转换为 Genius 现场总线协议，驱动远程 IC660 系列 Genius 分布式 I/O 站；双通道支持两路独立 Genius 总线，可扩展更大规模远程 I/O 站点数量。
我在现场遇到不少踩坑。模块本身不存储 PLC 逻辑程序，站号、通道模式依靠板上 DIP 拨码，更换备件后必须重新核对拨码，否则通讯不上。HE700GEN100 是单通道版本，插槽兼容但通道数量不同，不能直接拿来替代 HE700GEN200。Genius 总线对屏蔽线缆、终端电阻要求严格，很多现场通讯故障不是板卡损坏，而是终端电阻缺失、线缆接地不良。只能用于 VME 架构主机，不能直接用于普通 90‑30 机架。
应用场景与行业案例
痛点切入：老 GE 90‑70 VME 系统，HE700GEN200 一旦硬件损坏，全部 Genius 远程 I/O 站通讯中断，现场所有分布式测点全部失联。硬件已停产，原厂无新品；无冗余 Genius 网络时，整套系统 I/O 瘫痪，等待合格备件周期长。
典型场景‑ 电厂老 GE PLC 控制系统：VME 主机对接 Genius 远程 I/O 站。‑ 化工老装置 DCS/PLC 改造前存量系统：Genius 分布式 I/O 通讯网关。‑ 油气站场老自动化系统：Genius 远程 I/O 数据采集。‑ 老设备运维替换：总线收发芯片损坏、背板接触不良，采购备件恢复 Genius 网络。
真实案例某电厂老 90‑70 VME 控制系统，HE700GEN200 总线通道损坏，一路 Genius 总线所有远程 I/O 失联；更换拆机备件后忘记核对 DIP 拨码，上电完全无通讯，重新设置拨码并核对 Genius 总线终端电阻后系统恢复。工程师事后感慨：该备件更换不光插卡，板上拨码、总线终端电阻必须同步检查。
