描述
产品详情
・型号：LYD105A・品牌：HITACHI 日立・系列：LX 系列 PLC
规格参数

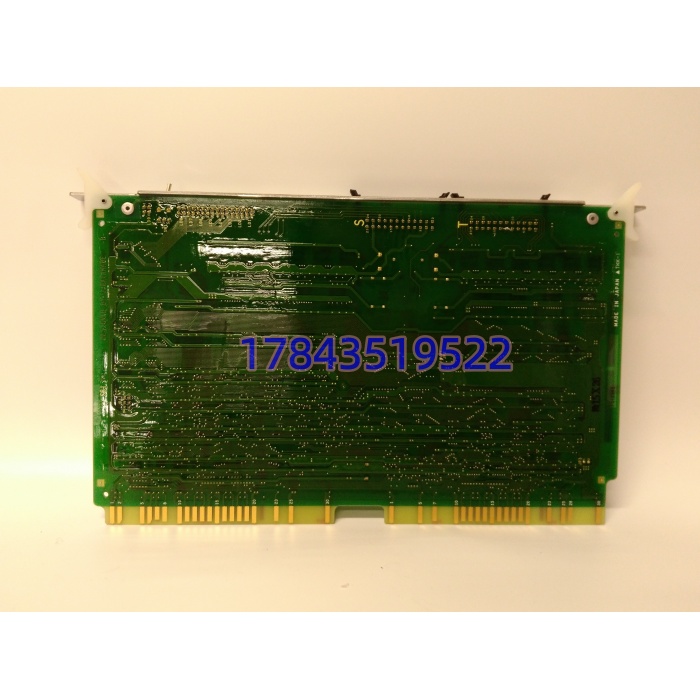

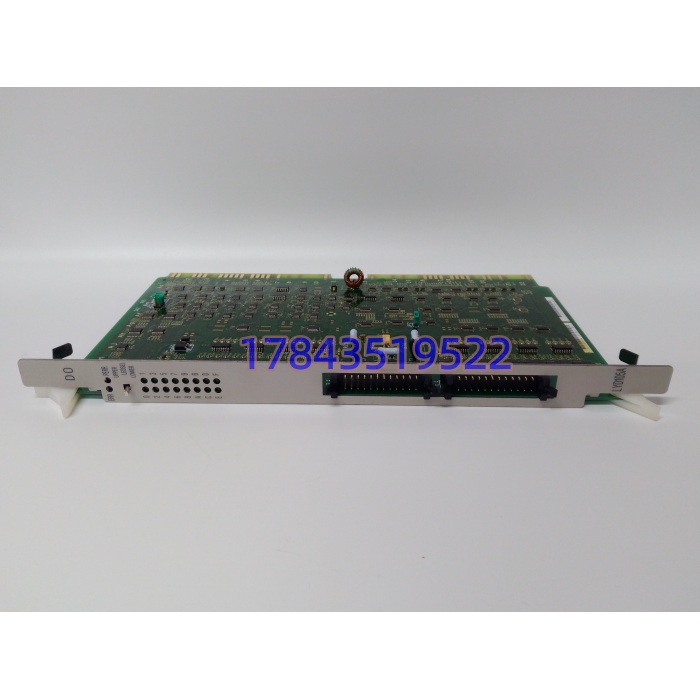

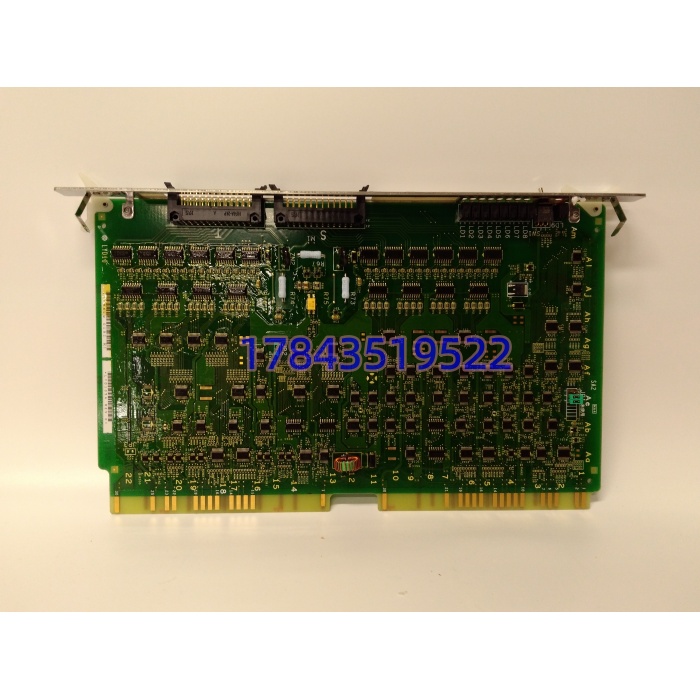

- 硬件形态：机箱插拔板卡，金属前面板，板后金手指对接机架背板，外置 DB 型现场接线接口
- 输出类型：源型输出，DC24V
- 单通道最大输出电流：0.5A
- 模块总输出电流：4A
- 开关响应时间：≤0.3ms
- 状态指示：每通道对应面板 LED 指示灯
- 通讯方式：LX 系列专有背板总线
- 供电：由机架背板供电
- 工作温度：‑20℃ ~ +70℃，控制柜内使用
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20
- 重量：约 0.7kg，以实物为准
- 原产地：日本
- 生命周期：原厂已经停产，不再生产全新件；市面流通拆机、经过测试的备件
- 选型提示：硬件修订版本需要匹配整套 LX 系列 CPU 固件，不可混用 LYD 系列其他型号。
产品介绍
LYD105A 是日立 LX 系列 PLC 配套的数字量输出板卡，接收 CPU 下发逻辑指令，向外输出 24V 开关信号，驱动电磁阀、中间继电器等现场执行器件，完成设备启停、联锁动作输出。
坦白讲，国内不少老电厂、化工装置还保留这套 LX 控制系统。整套替换为新 PLC，需要重新整理 IO 清单、改接线、改写联锁逻辑，检修窗口很难拿到。我在现场遇到这块板常见故障：现场负载短路烧毁输出通道、金手指氧化接触不良；不同硬件修订混用，会出现部分通道无输出。
应用场景与行业案例
痛点切入：该板卡负责联锁输出，通道烧毁会造成对应设备拒动或者误动作，工艺只能降级运行，需要尽快消缺。现场侧短路冲击、机柜高温、金手指积灰氧化，是主要损坏诱因。
典型场景
- 火电行业：电厂辅机 LX 控制系统，电磁阀、继电器回路驱动输出。
- 石化行业：化工厂老日立 PLC 系统，联锁阀门、现场设备开关控制。
- 制造业：老生产线日立 LX 机架，流水线设备逻辑输出控制。
真实案例：我在现场碰到某化工厂，LYD105A 两路输出通道击穿，对应的联锁电磁阀无法得电，相关设备失去自动联锁动作，只能切就地手动操作。现场没有同硬件修订备件，调货 6 天才拿到经过整机测试的板卡。停机窗口完成板卡更换，逐点校验全部输出通道，模拟联锁动作测试，系统自动控制恢复。事后维护班组把该型号加入 MRO 备件清单，年度检修擦拭机架金手指，检查现场回路短路隐患。
