描述
产品详情
・型号：IOB‑80・品牌：HEIDENHAIN（海德汉）・系列：数控系统 I/O 扩展系列
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 安装形式 | VME 标准机架插槽安装 |
| 供电 | DC 9‑36V，典型功耗约 1.5W |
| 信号类型 | 数字量输入、数字量输出，部分版本支持编码器信号接入 |
| 板载隔离 | 通道光电隔离，隔离耐压需核对原厂手册 |
| 通讯接口 | RS‑232、RS‑422、CAN，部分版本支持 Profibus‑DP |
| 工作温度 | ‑40℃～+85℃，控制柜无凝露环境 |
| 存储温度 | ‑40℃～+85℃ |
| 外形尺寸 | 53mm×125mm×260mm |
| 净重 | 约 0.7kg |
| 防护等级 | IP00，仅允许柜内使用 |
| 生命周期 | 老款数控板卡，原厂已经停产；无全新现货，市场流通拆机备件 |
| 兼容边界 | 仅适配对应海德汉老一代数控主机；不能直接用于第三方 PLC/DCS 机架，固件版本需要和主机匹配。 |
产品介绍

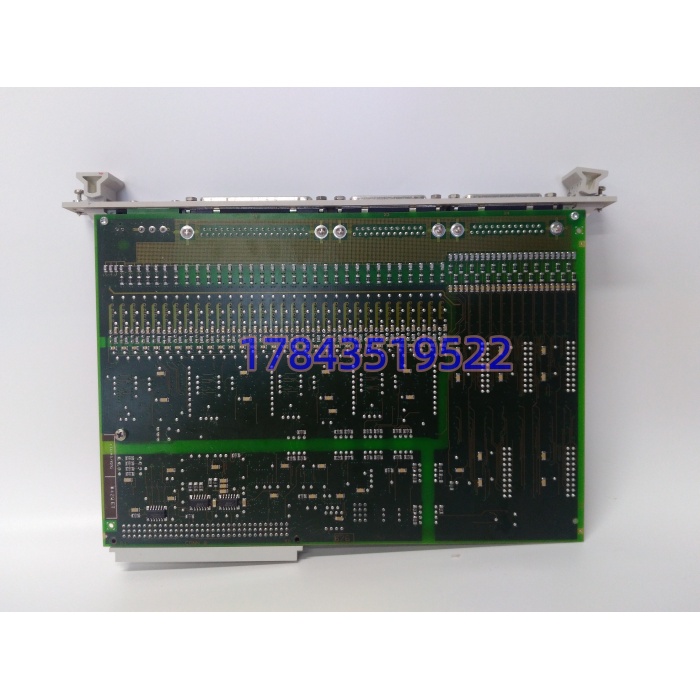

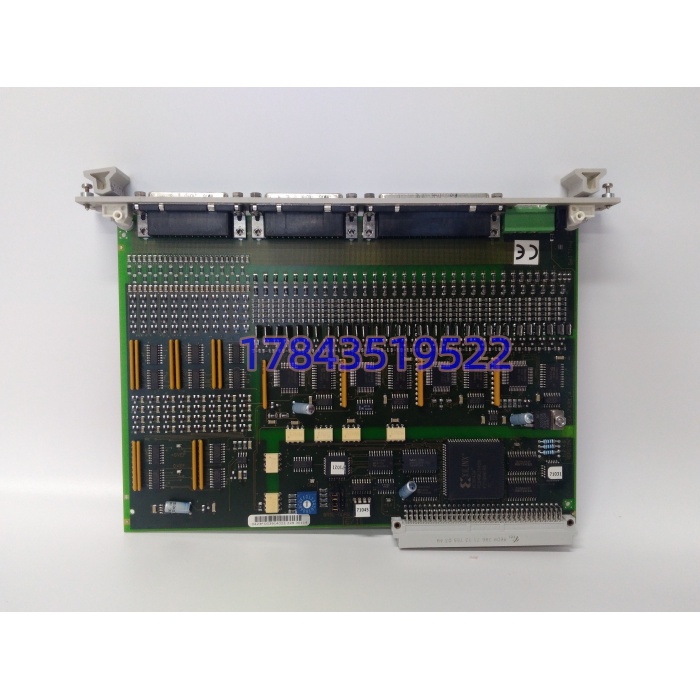

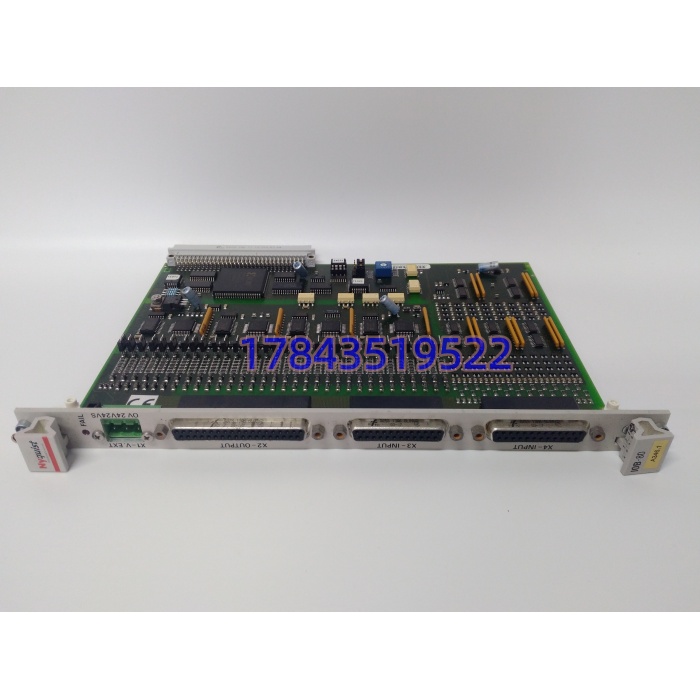

IOB‑80 是海德汉老一代数控系统配套的机架 I/O 板，插在 VME 机架插槽上，用来对接机床外围开关、接近开关、电磁阀，把现场信号送入数控主机，同时输出控制信号驱动现场执行器件。板卡自带信号调理和光电隔离，降低现场干扰对数控主机的冲击。
坦白讲，它不是通用 I/O 模块，不能随便插到别的品牌 VME 系统使用。很多采购只看物理插槽可以插进去，忽略固件与主机版本匹配，上机之后出现部分通道无响应。存量设备维修只能找拆机备件，原厂没有直接替换的同型号新品。
应用场景与行业案例
这块板一旦故障，机床外围 IO 全部失效，面板按钮、限位开关、电磁阀全部失去控制，机床直接停机，无法执行加工动作。现场电磁干扰大，板卡输入回路容易被浪涌打坏。
- 机床整机厂存量改造：海德汉老系统加工中心，用于机床外围逻辑信号采集控制，整机硬件架构固定，没有多余空间改第三方 IO。
- 重型数控镗铣床维保：老款海德汉数控主机，所有安全限位、冷却、润滑逻辑走 IOB‑80 通道，改动 IO 方案需要重新做逻辑程序。
- 设备大修项目：备件优先做整机模拟测试，避免到现场才发现固件版本不匹配，拉长停机时长。
我在现场遇到过一个案例。一台进口老镗床 IOB‑80 通道损坏，机床报外围 IO 故障停机。采购拿到一块外观一模一样的拆机板，直接插入机架，上电识别到板卡，但是有一半输入输出通道没有反应。反复排查接线没有问题，核对才发现拆机板固件版本和主机系统版本不一致。找到固件版本匹配的备件更换之后，全部 IO 通道恢复，机床恢复加工。事后台账备注：采购该备件，除型号之外，必须核对板卡固件版本。
