描述
产品深度介绍

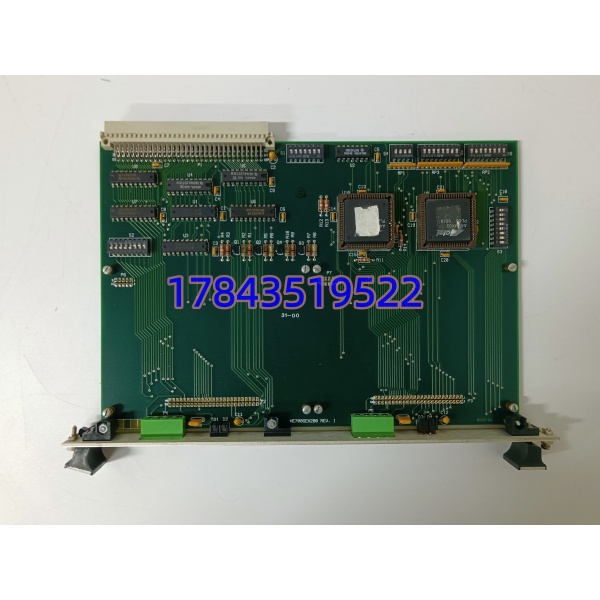

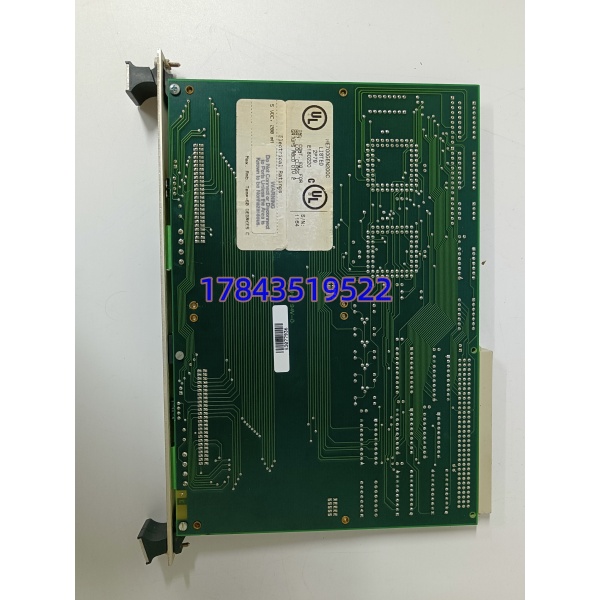

Horner HE700GEN200C 是 uGENI 系列双通道 VME 转 Genius 总线接口卡，专为 GE Fanuc 老旧 VME 架构控制系统开发。模块搭载两路独立 GNI2C1 通讯子板，可同时挂载两条独立 Genius 远程 I/O 总线，分担现场测点数据传输压力，避免单总线测点过多引发扫描周期拉长。
板卡通过 VME 背板与上位主控完成高速数据交互，前端端子直连 Genius 远程站，无需额外中转网关。依靠板载 DIP 拨码完成总线地址、120Ω 终端电阻、波特率配置，上电自动识别总线下挂全部 I/O 模块，不用额外软件组态底层总线参数。适配存量 GE VME DCS/PLC 技改扩容、故障通讯卡替换场景，相比单通道 HE700GEN100 可减少一半机架插槽占用。
应用场景与行业案例
现场工程痛点早年 GE VME 控制系统配套单通道 Genius 通讯卡，装置扩容新增大量远程 I/O 站点后，单总线负载超限，出现 IO 数据刷新延迟、信号闪断、控制器扫描超时告警。整套更换 VME 主控成本高、停机周期长，加装 HE700GEN200C 双通道模块拆分总线负载，低成本解决通讯拥堵问题。原厂订货周期普遍 4~6 周，现货备件可匹配短期检修窗口。
典型应用场景
- 火力发电 – 汽机、锅炉老旧 VME DCS 系统锅炉炉膛测点、辅机远程 I/O 分站拆分两条 Genius 总线，消除单总线高负载造成的信号滞后，保障 MFT、ETS 保护信号实时传输。
- 石油炼化 – 常减压、催化装置 GE VME 存量自控系统分馏塔、加热炉大量温度压力远程模块分流挂载，避免工艺调节回路因数据延迟出现波动。
- 造纸化纤 – 连续生产线传动控制系统卷绕、烘干工段分布式 I/O 分站分通道挂载，稳定张力、速度闭环控制数据交互。
- 水处理大型污水厂 – 多分区远程加药、曝气自控厂区南北两区 I/O 分站独立总线隔离，单分区检修不干扰另一侧整套自控运行。
- 冶金轧钢 – 加热炉、轧线老款 VME PLC高温现场远程限位、温度采集模块双通道分流，提升总线抗干扰容错能力。
真实现场案例河南某自备电厂 2025 年机组技改，新增 30 余点炉膛温度远程 I/O，原有 HE700GEN100 单通道卡持续报总线过载，调节回路刷新延迟超 500ms，存在保护动作滞后风险。原厂双通道模块订货周期 32 天，机组无法长期带病运行。
运维工程师采购现货 HE700GEN200C，3 天送达现场。利用夜间 2 小时停机窗口完成更换：提前记录旧卡拨码地址，拆分原有 I/O 分站至两路 GEN 总线，新卡复刻终端电阻与波特率设置。上电后总线无告警，IO 刷新延迟降至 80ms 以内，投运至今半年无通讯闪断、扫描超时故障，技改投入仅为主控更换方案 1/10。
替换备件技术避坑指南
1. 单双通道模块不可直接互换问题：HE700GEN100（单通道）与 HE700GEN200C 硬件引脚定义不同，直接替换会出现 VME 背板识别失败、总线端口失效。避坑操作：替换前核对旧板完整型号，双通道项目仅采购 HE700GEN200C；机架插槽机械尺寸通用，但底层总线驱动不兼容，禁止混装替换。现场实例：某化工车间误用单通道模块替换，上电后整条 Genius 总线离线，停机检修 3 小时。
2. DIP 拨码配置复刻遗漏问题：总线地址、终端电阻、波特率拨码未与旧卡保持一致，出现总线冲突、通讯握手失败。避坑操作：拆机前完整拍摄拨码开关每一档位置，新卡上机前逐位对齐；总线首尾站点必须开启 120Ω 终端电阻，中间分站关闭。
3. VME 金手指静电损伤问题：干燥季节机柜无防静电措施，插拔模块击穿总线收发芯片，单通道或双通道永久失效。避坑操作：全程佩戴防静电手环，在防静电垫完成拆装；插拔前触摸机柜金属柜体释放静电，禁止直接触碰 VME 背板金手指。现场实例：电厂运维人员无防护插拔，一路 GEN 通道芯片击穿，模块仅单路可用。
4. 总线分站未做分流规划问题：直接照搬旧单通道全部 I/O 分站挂载至单路 GEN 通道，依旧存在总线高负载告警，失去双通道扩容作用。避坑操作：更换前统计所有远程站点数量，平均拆分至 GEN1、GEN2 两路，测点均衡分配，单通道挂载数量不超过 24 台分站。
5. VME 插槽卡位反向插装问题：6U VME 卡件有导向卡槽，反向、倾斜插入会折弯背板总线针脚，造成整套机架通讯瘫痪。避坑操作：对齐上下导向槽平稳推入，确认两侧卡扣完全卡紧、面板贴合机架再上电，禁止暴力按压板卡。
总结核对型号双通道属性、复刻拨码参数、均衡分流总线站点、规范防静电插拔，落实以上要点，可规避绝大多数替换调试故障，大幅缩短现场停机检修时长。
