描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 输入通道 | 6 路完全独立热电阻采集通道 |
| 兼容传感器 | Pt100、Pt1000、Ni120、Cu10、线性电阻信号Horner Aut… |
| 测温量程 | Pt100：-200℃ ~ 850℃；Ni/Cu 系列：-100℃ ~ 260℃ |
| 模数转换 | 16 位积分型 ADC，分辨率 0.1℃Horner Aut… |
| 测量精度 | 典型 ±0.5℃，满量程误差 ±0.1% FS |
| 电气隔离 | 所有通道与 PLC 背板 1500VAC 光电隔离，消除地环路干扰 |
| 背板耗电 | 750mA @ 5VDC，整机功耗约 3.75W |
| 接线兼容 | 2 线、3 线、4 线制热电阻通用，软件切换模式 |
| 硬件诊断 | 单通道断线、短路实时自检，面板故障灯上报 PLC |
| 扫描速率 | 每秒刷新 50 个通道，六路同步采集无延迟 |
| 工作环境 | 0℃ ~ 60℃，湿度 5%~95% 无冷凝 |
| 防护设计 | 稳压二极管浪涌保护，抵御现场线缆瞬时高压 |
| 配套软件 | VersaPro、Logicmaster 90-30 组态软件 |
产品深度介绍

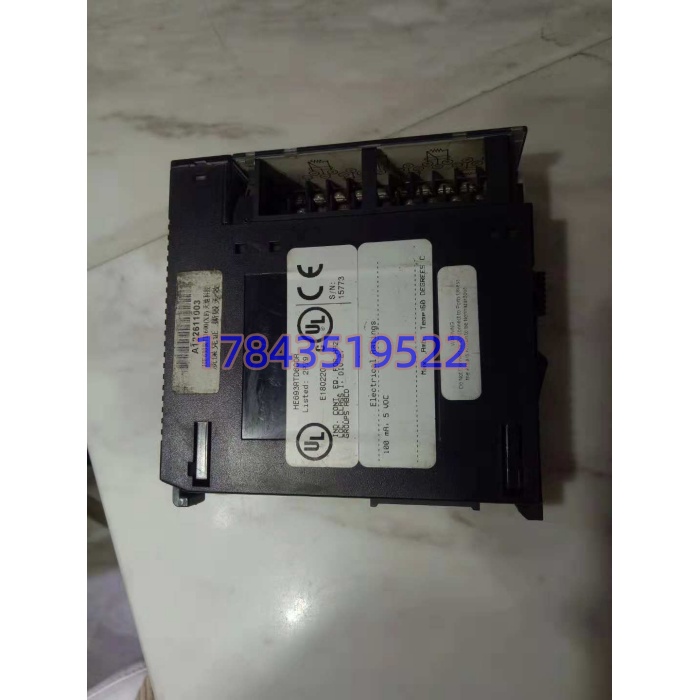

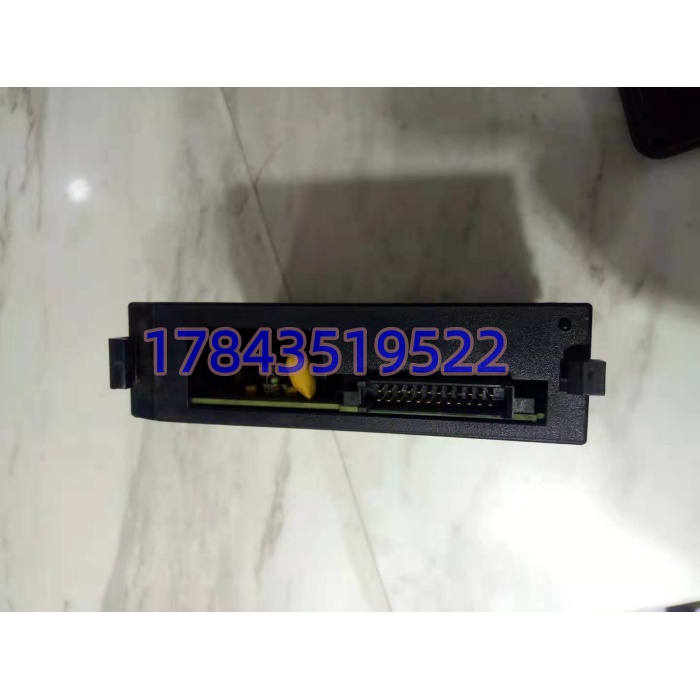

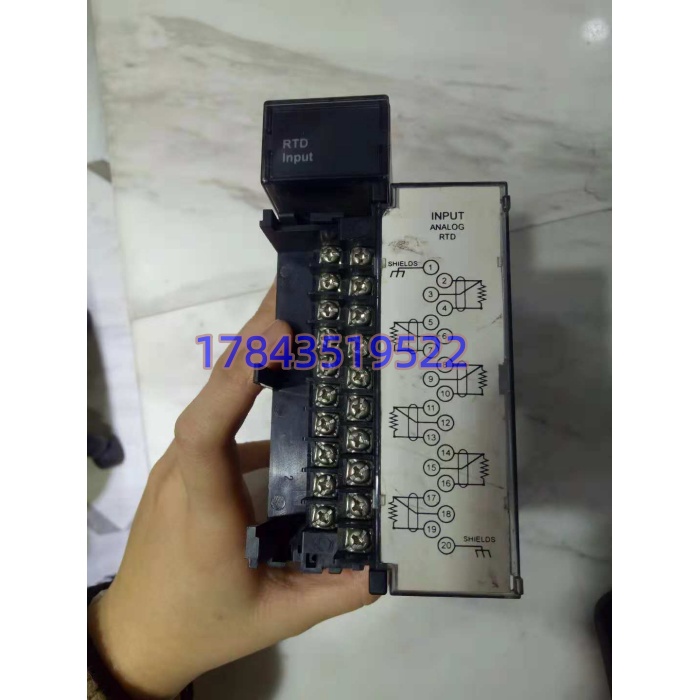

HE693RTD600 是 Horner 专为 GE Fanuc 90-30 PLC 开发的高密度测温扩展卡，无需外置信号变送器，直接接入现场各类铂、镍、铜热电阻，大幅简化现场布线成本Horner Aut…。模块内置独立信号调理与多级数字滤波电路，变频器、大功率电机密集的强电磁车间，温度读数无随机漂移；1500VAC 隔离电路隔绝现场高压浪涌，避免干扰击穿 PLC 背板主控。软件内自由切换传感器型号与接线制式，无需改动硬件跳线；自带断线检测逻辑，传感器线路开路、短路可实时触发程序报警，提前规避工艺超温失控风险。单卡六路通道可同时覆盖一套小型反应单元、多台电机轴承测温，相比单双通道模块大幅节省机架槽位，是老旧 90-30 系统改造、备件替换主流选型。
应用场景与行业案例
工程痛点
在运 GE90-30 老旧 PLC 原配测温模块老化漂移，温度读数失真，工艺联锁频繁误动作；原厂备件交付周期超 2 个月，生产线只能人工值守测温；外置变送器方案布线繁琐、故障率高；普通模拟量模块无专用 RTD 换算逻辑，需程序额外做电阻换算，调试工作量大。
典型应用场景
- 石油化工 – 反应釜、精馏塔多点温度监测单模块六路 Pt100 同步采集介质、釜壁、换热管线温度，隔离电路避免不同工艺回路互相干扰。
- 火力热电 – 锅炉管壁、润滑油站轴承测温实时监测风机、水泵轴承温度，通道断线报警联动辅机停机保护，防止轴承抱死。
- 冶金热处理 – 加热炉、轧线温控宽量程覆盖低温预热至高温冶炼区间，抗车间强电磁干扰，长时间连续运行数值稳定。
- 制药精细化工 – 发酵罐、灭菌生产线0.1℃高精度采集，完整温度曲线记录满足 GMP 审计追溯要求。
- 水处理 – 生化池、换热器水温监控户外潮湿控制柜稳定运行，多通道同步采集减少机架占用数量。
现场真实案例
去年四季度，山东某化肥厂 90-30 系统原配测温模块内部调理电路老化，六路发酵罐温度全部跳变，生产线被迫降负荷人工值守。联系原厂反馈欧洲调货 60 天，每日减产损耗超 30 万。客户调取现货 HE693RTD600 拆机检测件，完成标准电阻源多点校准、24 小时满载老化、断线故障模拟全套测试后加急发出，3 天送达现场。维修人员更换前完整记录旧模块软件通道配置，新模块上电导入参数，半小时恢复全部测温信号，全线恢复自动控制。后续该厂常备 2 块同款模块作为应急备件。
